Macchina di rifornimento del fango per litio cilindrico Ion Battery
1.1. Nome dell'attrezzatura: macchina a iniezione lineare
1.2. Modello dell'attrezzatura: jxy-z0508-p288
1.3. Applicazione dell'attrezzatura: processo liquido dell'iniezione per la batteria cilindrica
1.4. Metodo liquido dell'iniezione: un'iniezione liquida di cinque volte, un'elettricità statica di otto volte
1.5. Precisione della pompa ad iniezione liquida: giro di ±0.025g/
1.6. Capacità dell'attrezzatura: 30,000/10h (2500mah), la capacità reale è determinato tramite la capacità ed il processo della batteria.
1.7. Dimensione dell'attrezzatura: 11763mmX 120mm x 1753mm (altezza di larghezza X di lunghezza X)
1.8. Tasso di qualificazione dell'attrezzatura: 99%
1.9. Grado di utilizzazione dell'attrezzatura: 98%.

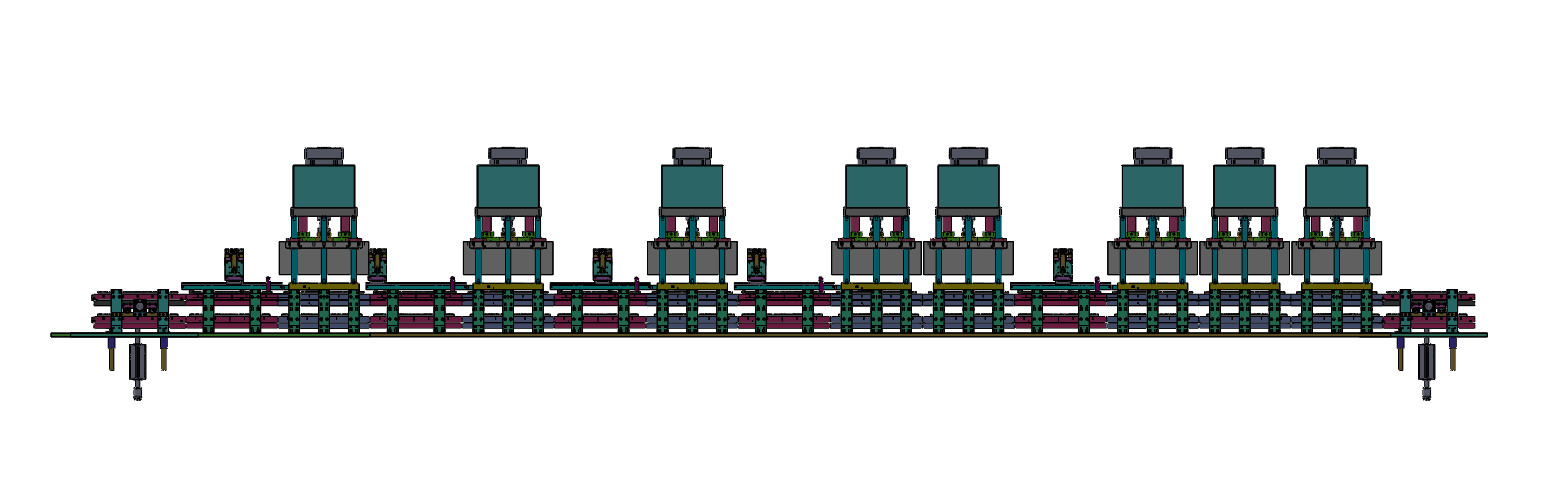

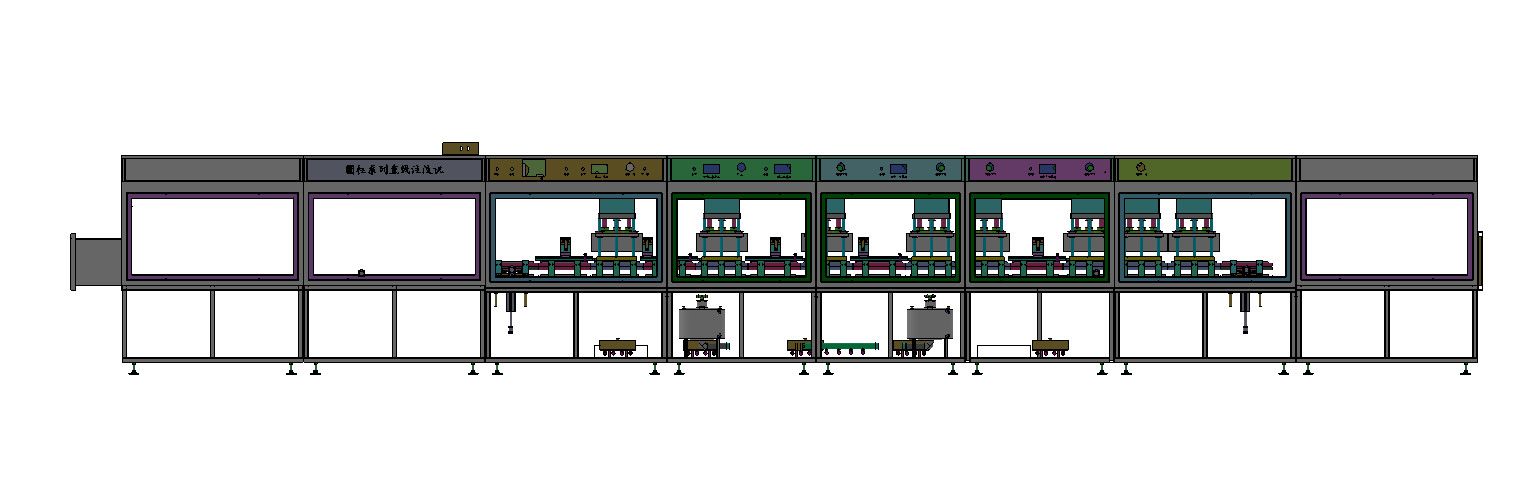

2. Rappresentazione schematica dell'unità e del flusso liquidi dell'iniezione:
3. Metta manualmente la batteria nel vassoio della batteria (modello 18 richiede 4-6 persone di funzionare). Dopo la collocazione del liquido nella posizione dell'iniezione, l'attrezzatura completerà automaticamente l'iniezione ed il vuoto liquidi ed entra nel processo seguente, in modo da fare circolare l'iniezione liquida per 4.times ed il vuoto per 8 volte.
5. Resistenza della pressione della camera di vuoto: il vuoto può raggiungere -90kpa e la pressione può raggiungere 0.4-0.5mpa. Il vuoto e la pressione sono fissati secondo il processo del campo.
6. Descrizione trattata del lavoro:
6,1 cuociono la batteria e la prendono fuori dal forno. Metta manualmente la batteria nel vassoio liquido dell'iniezione con 288 batterie per vassoio.
Metta il vassoio della batteria nell'iniettore per posizionare, (posizionante il blocchetto di limite dell'iniettore)
la stampa 6,2 il combinatore e la batteria installata saranno iniettate nella stazione designata tramite il dispositivo di trasferimento. A completamento, la batteria sarà trasferita alla stazione seguente, il vuoto sarà pompato e un ciclo statico sarà messo. Dopo completamento, la batteria sarà iniettata nella stazione seguente.
6,3 dopo il completamento di intera iniezione, eliminare manualmente la batteria nel vassoio, il vassoio è spinto di nuovo alla stazione materiale superiore dal cilindro di ritorno, la batteria entra nella procedura seguente;
6,4 il pannello dell'operazione assumono la forma di touch screen, che è conveniente e semplice da funzionare e lo stato dell'attrezzatura è visualizzato in tempo reale.
6.5Note: il tempo di vuoto ed il tempo stante possono essere fissati secondo la situazione;
7. Configurazione di attrezzatura:
| NO. | Configurazione: | unità | Il numero di | nota |
| 1 | Carro armato del supporto di vuoto | Metta di | 8 | |
| 2 | Meccanismo automatico dell'iniezione | Metta di | 5 | Para accurati |
| 3 | Pompa ad iniezione elettrica (pompa della quattro-testa) | Metta di | 5 | Tipo di alta precisione |
| 4 | Vuoto del pulsometro o della conduttura (sopra -90kpa) | Taiwan | 1 | Il partito a dovrebbe portare avanti il loro propri |
| 5 | Il vassoio | a | 40 | |
| 6 | La macchina | Metta di | 1 | |
| 7 | Batteria che posiziona meccanismo | Metta di | 1 | |
| 8 | Scatola per guanti | Taiwan | 1 | |
| 9 | Riempimento automatico e serbatoio | Metta di | 2 | |
| 10 | Sistema di controllo | Metta di | 1 | |
| 11 | Ripari la porta | a | 2 | |
| 12 | Mandrino d'alimentazione | a | 4 | |
| 13 | Soppressione del pollone | a | 2 |
8. Ambiente, installazione e ricerca degli errori in loco
8.1. Temperatura ambiente: sarà determinato dall'ambiente della fabbrica del partito a;
umidità relativa 8,2: l'aria asciutta sarà fornita dal partito a;
alimentazione elettrica 8,3: 220V monofase, 50HZ, gamma di fluttuazione di tensione 3KW: +10% ~ -- 10%;
aria compressa 8,4: dopo l'essiccamento, stabilizzazione di pressione e di filtrazione: la pressione dello sbocco è maggior di 5.0kg/cm2;
una fonte di 8,5 vuoti: pulsometro 10 l/s, sopra -90kpa, o vuoto della conduttura (sopra -90kpa);
azoto 8,6: ≥ 0.4mpa, 30L/min
gas asciutto 8,7: ≤400Pa (la portata è circa 15m, punto di rugiada è sotto -40℃, più basso il migliore)
(fornito dal cliente)
Impegno
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che tutte le componenti di attrezzatura saranno nello stato completamente nuovo, nessuno ha usato le componenti.
2. Impegno confidenziale.
La nostra società promette che senza il permesso scritto, tutte le informazioni tecniche e le informazioni di affari del cliente non saranno perdita ad alcuni terzi.
3. Impegno di servizio di assistenza al cliente
La nostra società fornisce una garanzia di anno per cominciare a partire dalla data del test di accettazione del sito, il costo di mantenimento è esentato durante il periodo di garanzia, le parti d'uso dell'attrezzatura e le parti nocive con uso o forza improprio di majeure si esclude dalla garanzia. Se l'attrezzatura si presentasse la riparazione di bisogno e di disfuntion dal venditore dopo scaduto della garanzia, il costo negoziato da entrambi i lati.
