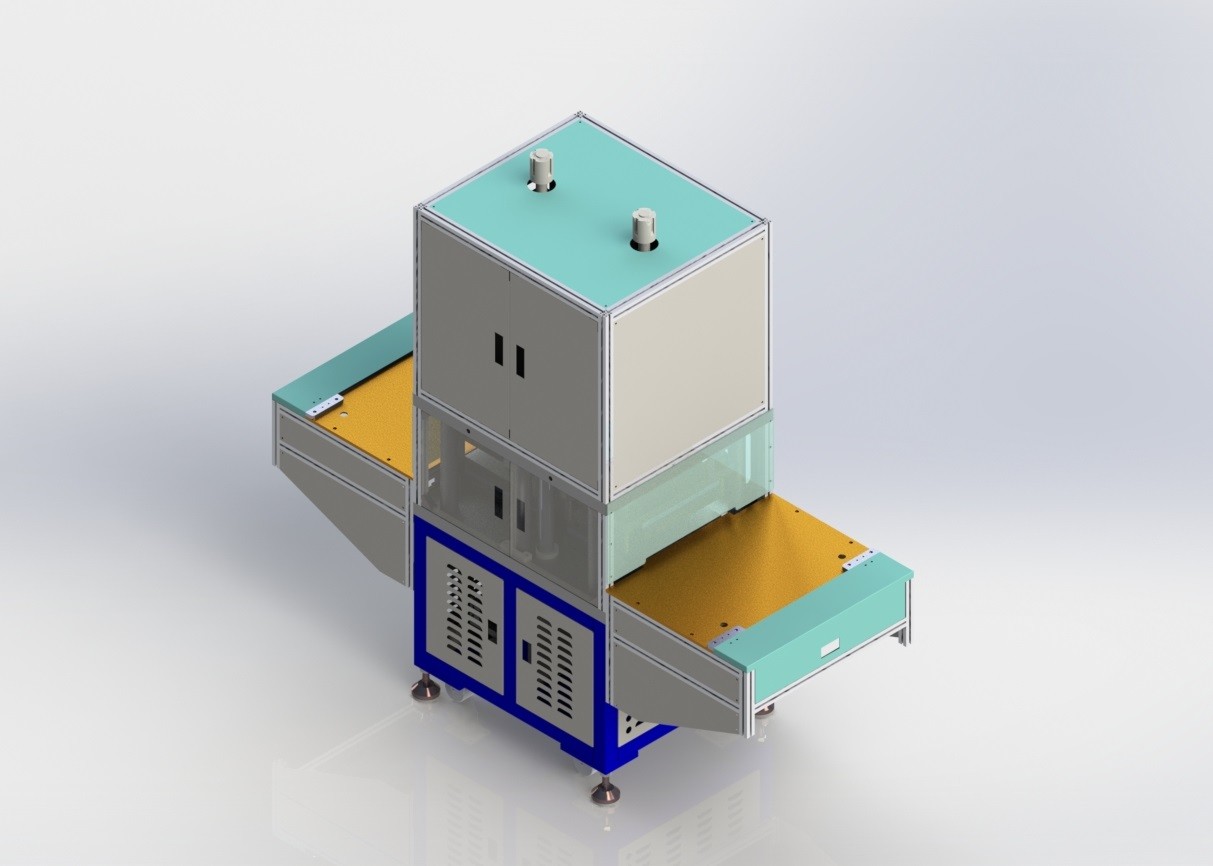

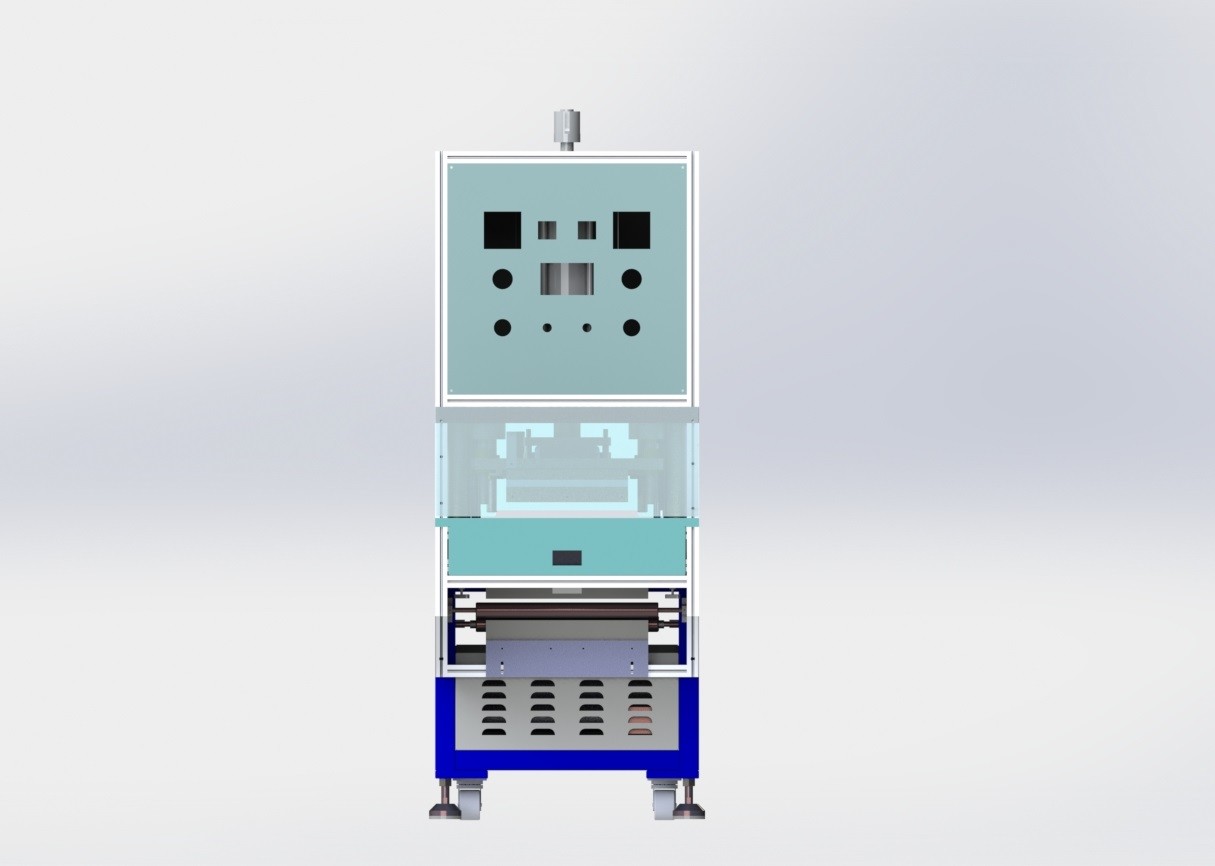

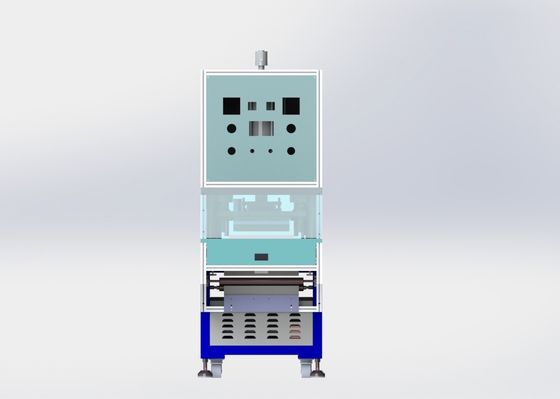

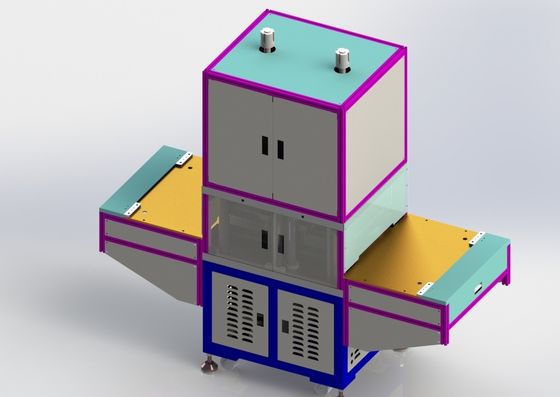

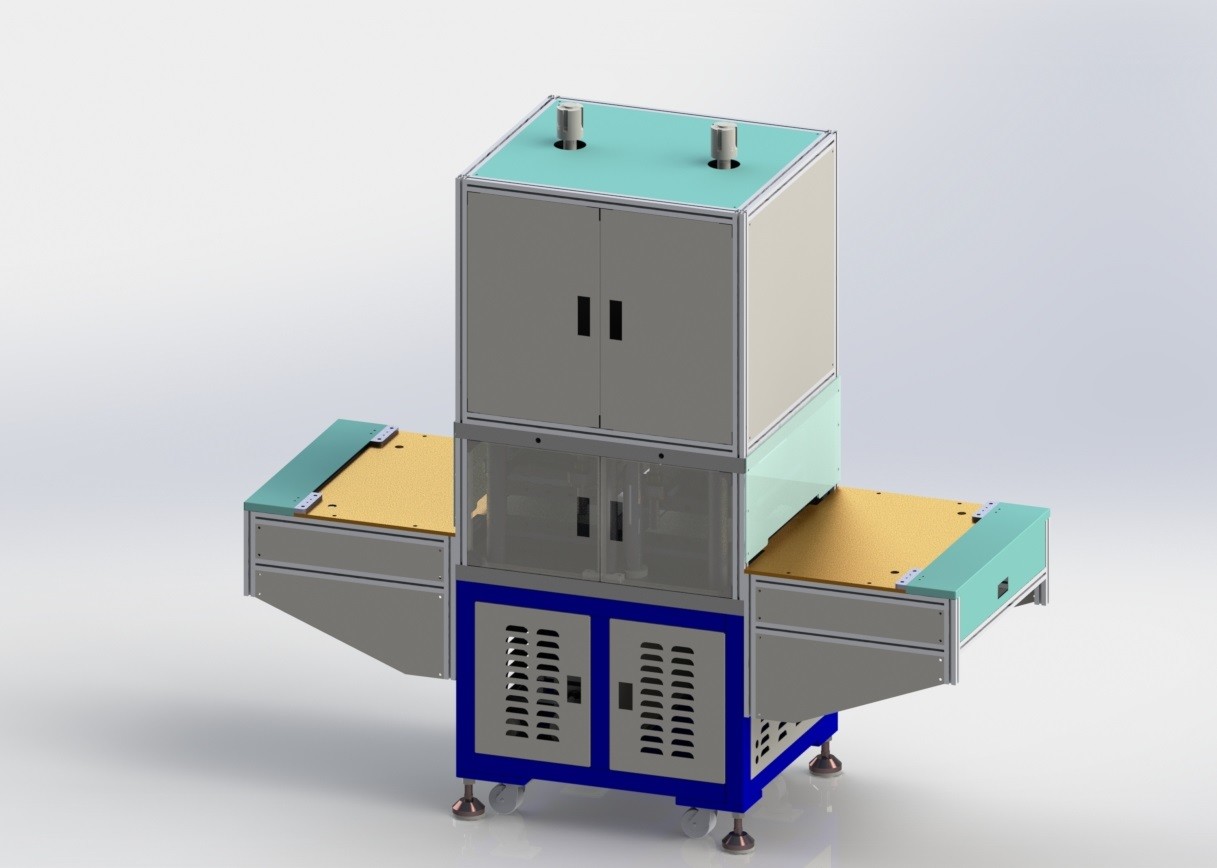

Attrezzatura fredda calda della stampa delle cellule di 8 PPM Li Ion Battery Manufacturing Equipment Battery
1, il profilo
Il dispositivo pricipalmente è utilizzato per flaten la cellula del laminato quadro o la cellula quadrata dopo la laminazione. La pressione e la temperatura possono essere regolato secondo i bisogni.
Caratteristiche
--- la batteria in ogni stazione è premuta pianamente dal cilindro gassoso-liquido del ripetitore e la pressione può essere regolato. Adotti il tipo del nastro trasportatore per guidare la batteria per muoversi.
-- alta efficienza: doppia stazione, una pressa a caldo della stazione, una stampa fredda di due stazioni. Pressa a caldo e freddo press.8 PCS/min (l'efficienza specifica è determinata secondo il tempo di pressatura fredda e di pressatura a caldo)
-- costi di gestione bassi
L'attrezzatura ha alto livello di automazione e di operazione manuale semplice.
Pressione piana: ≤ 2000KG
2. Area premente piana: 350x480mm
3. Parallelismo della placca a pressione: ≤ 0.1mm
4. La pressione ed il tempo piani possono essere regolato;
5, pressioni calde e fredde sono forniti dei sensori di pressione e dell'esposizione di pressione
per adattarsi alle specifiche
dimensione adattabile della batteria del objectsThe 3,1
| Modello | Con (millimetri) | Lunghezza (millimetri) | Spessore (millimetri) |
| 37AH | 100-150 | 90-215 | 5-20 |
| 68AH | 100-150 | 90-215 | 5-20 |
| 78AH | 100-150 | 90-215 | 5-20 |
| 80AH | 100-150 | 90-215 | 5-20 |
3,2 parametri tecnici dell'attrezzatura
|
Specifiche Oggetto |
ZCA07-202 | |
|
Parametri tecnici |
efficienza (PPM) | 8 (secondo la pressatura a caldo, il tempo di pressatura fredda) |
| Gamma regolabile di larghezza del dispositivo | Regolabile o sostituzione, riferimento da adattarsi al modello della batteria | |
| Pressione di lavoro (T) | 2 | |
| accuratezza del controllo della temperatura | +/-1℃ | |
| Sistema dell'aria compressa | 0.4-0.6MPa | |
| Il potere totale (chilowatt) | 15 | |
| Potere di funzionamento normale (chilowatt) | 13 | |
4, specifiche meccaniche
un sistema di 4,1 scaffali il dispositivo ha una struttura di saldatura quadrata ed il substrato è un piatto d'acciaio con uno spessore di 25-30mm. La superficie è placcata.
sistema d'alimentazione automatico 4,2 gli azionamenti di motore facente un passo il nastro trasportatore per muovere la batteria dalla stazione d'alimentazione verso la pressa a caldo, dalla stazione della pressa a caldo verso la stazione fredda della stampa, dalla stazione fredda della stampa verso la stazione scaricante.
la pressapellicola superiore e più bassa dello systemThe di pressatura a caldo 4,3 è riscaldata tramite il condotto termico, il regolatore di temperatura controlla la temperatura, il tempo di pressatura a caldo è fissato dal touch screen e la pressione del cilindro gassoso-liquido di pressione può essere regolato. Area 350*480mm di pressatura a caldo.
lo systemAfter freddo di pressione 4,4 la pressatura a caldo è completato, la cellula è mossa verso la stazione di pressatura fredda, il modello più basso è raffreddato dall'acqua di circolazione, il tempo di pressatura fredda è fissato dal touch screen, la pressione del cilindro gassoso-liquido del ripetitore può essere regolato e l'area di pressatura fredda è 350*480.
operazione del touch screen del sistema operativo 4,5. C'è potere sopra, arresto di emergenza, manuale, bottone automatico.
la macchina del panelThe di 4,6 controlli è fornita del bordo elettrico indipendente, commutatore di perdita, l'alimentazione elettrica della stabilità di CC e le altri componenti di circuito principale, SpA di controllo, relè, dispositivo di controllo di controllo motorio, ecc. Ed il collegamento esterno, facendo uso dei connettori e del terminale table.PLC adotta il omron. Il soffitto del cavo elettrico parzialmente è perforato. I cavi e le prese d'aria fra l'altra attrezzatura sono fissati e convogliati sotto.
4. correzione systemAutomatic di rettifica 7 del contrappeso del nastro trasportatore dell'ANIMALE DOMESTICO.
5. Il medium di energia fornisce prego il seguente medium di energia
5,1, alimentazione elettrica
1) cambiamento istantaneo del counterphase di tensione AC220V± 10%
2, frequenza 50hz + 1hz
5,2, aria
1) pressione 0.5mpa 5kgf/cm2
5,3, capacità 1001/min
Condizioni ambientali che il dispositivo può azionare senza barriera nelle seguenti condizioni ambientali.
1) temperatura dinamica di temperatura: temperatura 5-35℃Storage: 0-40℃
l'umidità 30-80% ma non dovrebbe inumidire.
3) la pulizia ambientale non sarà più bassa di 100.000; Nessun gas corrosivo, liquido, gas esplosivo sul sito
Impegno
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che tutte le componenti di attrezzatura saranno nello stato completamente nuovo, nessuno ha usato le componenti.
2. Impegno confidenziale.
La nostra società promette che senza il permesso scritto, tutte le informazioni tecniche e le informazioni di affari del cliente non saranno perdita ad alcuni terzi.
3. Impegno di servizio di assistenza al cliente
La nostra società fornisce una garanzia di anno per cominciare a partire dalla data del test di accettazione del sito, il costo di mantenimento è esentato durante il periodo di garanzia, le parti d'uso dell'attrezzatura e le parti nocive con uso o forza improprio di majeure si esclude dalla garanzia. Se l'attrezzatura si presentasse la riparazione di bisogno e di disfunzione dal venditore dopo scaduto della garanzia, il costo negoziato da entrambi i lati.
