Li Ion Battery Core Winding Machine cilindrico Li Ion Battery Manufacturing Line automatico pieno

Li Ion Battery Core Winding Machine cilindrico, Li Ion Battery Manufacturing Line automatico pieno

Descrizione di funzione del dispositivo del I.

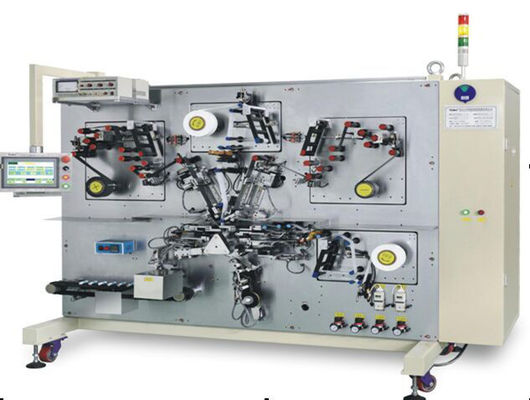

Questa macchina pricipalmente è utilizzata per l'avvolgimento della cellula di Accumulatore litio-ione cilindrica. Il processo di lavoro è come segue: i pezzi ed il diaframma positivi e negativi dell'elettrodo attivamente sono svolti, rispettivamente tramite il controllo di tensione, il dispositivo di rimozione di polvere ed il dispositivo di correzione di deviazione (con la funzione di rettifica della deviazione prima della bobina), il diaframma ha la funzione di eliminazione dell'elettricità statica, la parte d'avvolgimento è introdotta e ferita secondo i requisiti di processo ed il nastro di termine è incollato. I prodotti finiti soppressione automaticamente dopo la scrematura, con la funzione del foro caldo, con rilevazione di cortocircuito e l'eliminazione del prodotto difettoso, i buoni prodotti è consegnata alla tavola della raccolta, realizzante il processo d'avvolgimento automatico.

1. Piatti positivi e negativi

(1) tolleranza di ampio taglio

: all'interno di 0.1mm

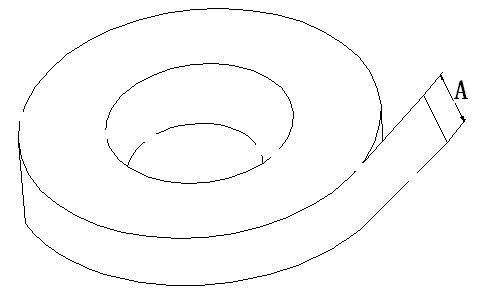

deviazione della direzione di larghezza del rivestimento

Spessore: all'interno di 2%

forma d'onda, piegante e deformante

Nessuna forma d'onda (difetti superficiali dell'estremità del dito), deformante (dopo avere tagliato il ricciolo del pezzo di palo della parte),

Errore di piegamento tortuoso: l'errore di piegamento tortuoso della lunghezza dell'elemento del palo è meno di 0.3mm/1m.

(4) la cinghia del collegamento sarà fatta del nastro rosso o verde con i colori ovvi per provare e la singola bobina sarà scaricata al posto d'avvolgimento.

(5) segno finale:

Il segnale che il materiale utilizzato poichè il rotolo originale è esaurito e la parte non rivestita del terminale sarà più di 1m.

2, il diaframma

(1) tolleranza di larghezza di taglio: all'interno di ±0.05mm

(2) forma d'onda, piegante, giudizio visivo di forma del bordo dei prodotti difettosi eccetto.

(3) segno finale: segni il finale, per fare il segnale esaurito, può essere segnato in verde o in nero.

3. Specificazione del centro

specifiche

Dimensione (millimetri)

Diametro D

16 ~ 32

Altezza H.

40 ~ 65

Diametro d del poro

Il phi è 3,5

Orecchio stesso esposto

25 o più di meno

Numero stesso dell'orecchio

4 o più di meno

4. Accuratezza d'avvolgimento (materiali soddisfare le richieste di 2,1 e di 2,2)

1) ± 0.3mm di errore di allineamento di conclusione del diaframma;

2) l'errore di allineamento del fronte dell'estremità dello strato del palo è ±0.3mm;

3) l'errore di altezza delle cellule è meno di 0.6mm.

Iv. capacità di produzione (a parte i fattori dell'non attrezzatura)

Quando la lunghezza della lama è meno di 700mm, l'efficienza di produzione di 18650 non è di meno che 24-26pcs/min;

L'efficienza di produzione di 26650 non è di meno che 15-18pcs/min

L'efficienza di produzione di 32650 non è di meno che 10-11pcs/min

Tasso del passaggio del prodotto: tasso sposato ≥99% ≥97%

Caratteristiche dell'attrezzatura del V.

1. La posizione del cambiamento adotta il principio di servomotore e di divisore per guidare la piattaforma girevole, con velocità il posizionamento accurato e veloce di produzione;

2. L'ago d'avvolgimento adotta l'ago di trazione lato uno dell'ago avanzato di due-metà, che può migliorare la velocità di avvolgimento;

3. È molto conveniente cambiare gli aghi. Gli aghi di rotolamento possono essere cambiati in cinque minuti ed hanno prodotto normalmente.

4. Struttura delle rotaie di scorrimento di uso per avvolgere tutte le parti e per misura bene lo spazio;

5, possono essere adatti a 16 - 32 la dimensione, larghezza applicabile fra 45-70mm, deve appena cambiare la clip materiale e cambiare i parametri può essere più conveniente.

1, la macchina sta facendo scorrere, rifornimento di carburante e l'operazione più convenienti e sicuri;

2, piatto positivo e negativo, svolgimento automatico del diaframma e rettificare, tensione con controllo proporzionale della valvola, la tensione possono essere controllati nelle sezioni

8. La rilevazione di cortocircuito sarà provata dall'istituzione difficile di cortocircuito. La prova e lo scarico saranno completati in una volta.

9. La rettifica della deviazione è cambiata per adottare il metodo di rettifica integrale. Il metodo di controllo di rilevazione di bordo materiale è più ragionevole nella progettazione, più accurata nel giudizio e più veloce nella rettifica della deviazione

10. C'è un dispositivo di rimozione di polvere al pezzo di palo che svolge e che taglia l'estremità;

11. Fermi il nastro rotolando, non facile piegare;

12. Adotti i materiali ed il trasporto meccanici della cinghia per evitare la collisione delle cellule elettriche;

13. La scatola elettrica è sul lato destro dell'argano ed il collegamento fra il posto di soppressione e la procedura di lavoro seguente non è colpito;

14. Interfaccia amichevole, funzionamento facile e manutenzione semplice.

Vi. composizione nell'attrezzatura

1) meccanismo di bobina del diaframma (due insiemi):

La bobina del diaframma è riparata dall'asse meccanica di espansione, che è posizionata dal lato di riferimento del fronte dell'estremità interna del diaframma. Il servomotore è utilizzato per guidare direttamente ed i comandi di programma lo svolgimento automatico.

2) meccanismo di tensione del diaframma (due insiemi):

Adotti il rullo dell'oscillazione, azionamento basso del cilindro di attrito; Aggiunga l'eliminatore elettrostatico del diaframma.

I comandi proporzionali regolanti la pressione precisi della valvola che lavorano la tensione, la tensione possono essere controllati nelle sezioni, 0-500kpa;

3) meccanismo di correzione di svolgimento e di deviazione del pezzo di palo (due insiemi + due insiemi):

La bobina del materiale di strato del palo è riparata dall'asse meccanica di espansione e lo strato del palo è posizionato dal lato di riferimento dell'interno, che rende il rifornimento di carburante conveniente e rapido. Il servomotore è utilizzato per guidare direttamente ed i comandi di programma lo svolgimento automatico.

La bobina del materiale di strato del palo è collegata con il servomotore di rettifica tramite la vite della palla, secondo il segnale del sensore di rettifica preciso, la rettifica automatica globale, assicurando la posizione bassa del bordo dello strato del palo.

4) meccanismo di tensione dello strato del palo (due insiemi):

Adotti il rullo dell'oscillazione, azionamento basso del cilindro di attrito;

I comandi proporzionali regolanti la pressione precisi della valvola che lavorano la tensione, la tensione possono essere controllati nelle sezioni, 0-500kpa;

5) dispositivo della spazzola della polvere del pezzo di palo (due insiemi);

L'itinerario di viaggio del piatto di palo è fornito di dispositivo di pulizia della polvere su due lati per impedire la polvere il succhiamento nella batteria.

6) dispositivo del ritaglio del palo (due insiemi);

Il cilindro taglia il pezzo di palo e l'estremità del pezzo di palo è condotta nella parte d'avvolgimento dalla madrevite.

Cavo di Palo dentro e partita di srotolamento del palo, velocità stabile, posizione accurata, nessun palo di danno; Errore di pole position ±1mm

7) dispositivo di taglio del palo (due insiemi),

Il taglio di Palo adotta le forbici per assicurare l'estremità piana del palo;

Assicuri la sbavatura meno di 0.03mm; L'efficace durata della taglierina è ≥2 milione volte

8) dispositivo d'avvolgimento (un insieme):

L'ago d'avvolgimento adotta il metodo lato uno del disegno dell'ago avanzato di due-metà, che può migliorare la velocità di avvolgimento e risparmiare lo spazio cosmico dell'attrezzatura.

L'ago d'avvolgimento adotta la doppia struttura di sostegno laterale, la trasmissione è stabile, garantisce il rendimento d'avvolgimento; L'ago d'avvolgimento palpita ≤0.10mm nel caso di tensione

Il motore a vento è riparato relativamente ed il potere è trasferito all'ago d'avvolgimento attraverso il sistema dell'ingranaggio di rendere l'attrezzatura più stabile.

Aggiunga la funzione del foro di scalpore con l'ago

9) dispositivo dello spostamento (un insieme):

La posizione del cambiamento adotta il principio di servomotore e di divisore per guidare la piattaforma girevole.

La stazione ha la funzione di perdita di potere e l'autobloccante, che si accerta dell'impiego affidabile delle attrezzature.

Il diaframma è stato tagliato con una taglierina della montagna.

11) dispositivo adesivo (un insieme):

Adotti il metodo di rotolamento, adatti per attaccare un'ampia cinghia, la buona stabilità, non facile piegare la cinghia;

12) soppressione del dispositivo (un insieme):

Il modo di per mezzo della mano meccanica per tenere la cellula elettrica per tagliare il materiale, evita la cellula elettrica per urtare;

Raggiunga il pendolo del manipolatore, l'allungamento, l'artiglio ed altre azioni, il completamento della batteria automatica sulla linea del nastro trasportatore;

13) prodotto finito che trasporta dispositivo (un insieme):

Il meccanismo di misurazione Lapped è adottato per misurare il cortocircuito, che efficacemente riduce l'errata valutazione. Aggiunga lo scarico di cortocircuito dopo la prova

Il cortocircuito, l'orecchio mancante del palo, il pezzo di palo difettoso ed altri prodotti incompetenti sono rimossi al contenitore di residuo;

La casella qualificata è trasportata a di raccolta dalla cinghia;

14) sistema di controllo (un insieme);

Interfaccia cinese di operazione, interfaccia amichevole, operazione semplice;

Il sistema di allarme è perfetto ed ha la funzione di auto-diagnosi.

Ha la funzione di taglio il conteggio della taglierina della fetta del palo, il conteggio di produzione e dell'allarme per il superamento dei periodi prestabiliti.

Facilità sostenenti

1) Dimensione globale: 2400L*1500W*2100H (scivolamento compreso della barretta uomo macchina)

2) alimentazione elettrica: potere monofase di AC220V 50AHZ: 10KW

3) peso dell'attrezzatura: 3000kg

4) Fonte di aria richiesta: 5~7 KGF /cm, 100 l/min;

5) gas anti corrosivi, liquidi e gas esplosivi.

6) La parte di salto è separata dal tripletto di fonte di aria.

7) il rumore dell'attrezzatura deve soddisfare le richieste delle norme di progettazione e di igiene di impresa industriale tj36-79 ed il rumore non supererà 80dB (A) (gb3096-82 standard nazionale). Il rumore dell'attrezzatura è misurato ad una distanza di 1m dall'attrezzatura e non è maggior di 75dB durante l'operazione in ozio e di 85dB durante il taglio ed il carico.

Impegno di cooperazione

1. Nuova promessa dell'attrezzatura

La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.

2. Impegno di riservatezza

La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.

3. Impegno di servizio di assistenza al cliente

(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;

(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh

(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
