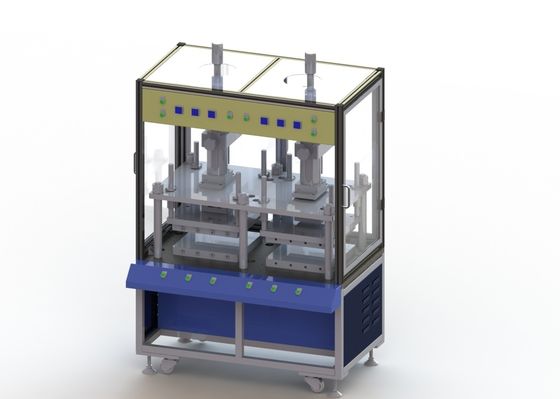

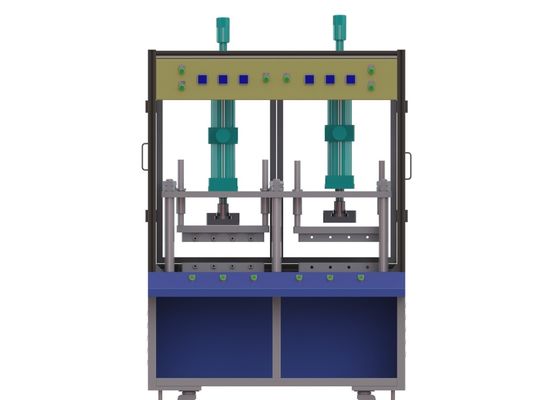

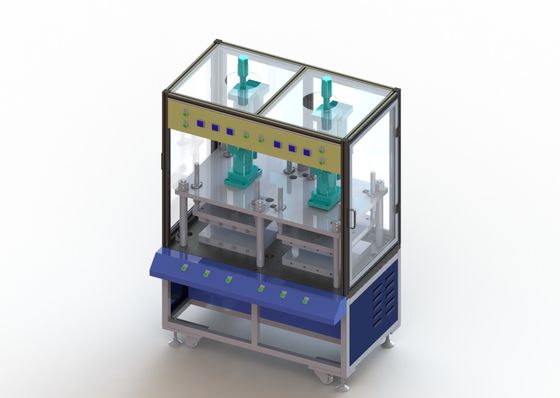

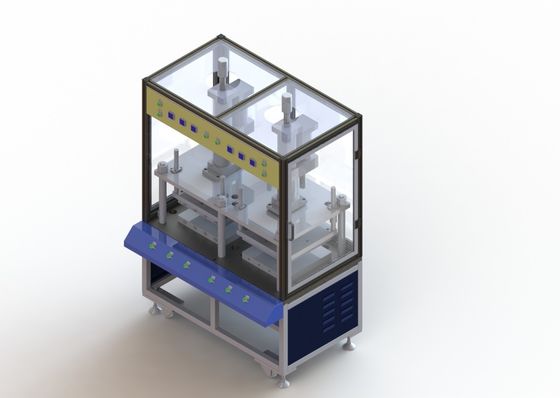

Macchine per la produzione di batterie agli ioni di litio della pressa a caldo Tipo a 4 stazioni in linea retta

Pressa a caldo per la batteria al litio del fosfato del ferro, Li Ion Battery Manufacturing Equipment

una panoramica di 2.1.1 funzioni

La macchina di pressatura a caldo adotta una linea retta tipo di 4 stazioni, pricipalmente compresi alimentazione manuale e lo scarico meccanico, pressatura a caldo automatica, prova del ciao-vaso ed altre funzioni. Il sensore sul posto individua il sollevamento su della batteria dopo che il prodotto esiste e la cellula della laminazione manualmente è afferrata e messa nella stazione di pressatura a caldo. La pressatura a caldo dura secondo il tempo stabilito e la prova del ciao-vaso è effettuata dopo che la pressatura a caldo è finita. Riferisca al piano della disposizione come segue:

introduzione 1,3 delle funzioni principali

1) la linea a un solo strato di logistica è usata per alimentarsi: la macchina di laminazione mette automaticamente una singola batteria in una maschera di logistica ed il manipolatore di trapianto caricantesi afferra la batteria e la mette in un meccanismo di pressatura a caldo;

2) meccanismo di pressatura a caldo: riscaldamento di pressione delle cellule elettriche;

A) pressatura a caldo: pressatura a caldo senza pallet;

B) parallelismo fra le placche a pressione superiori e più basse: ≤±0.05mm;

C) nel corso della pressatura a caldo, ha la funzione di adeguamento della temperatura. La temperatura di pressatura a caldo può essere regolato all'interno dell'immagine della temperatura normale a 130℃. La precisione di adeguamento è 1℃ e l'errore evidente della temperatura è ≤1℃.In il processo di produzione continuo, la temperatura calda di pressione è controllato all'interno di ±3℃;

3) prova del ciao-vaso: effettui la prova del ciao-vaso sotto pressione durante il processo di pressatura a caldo.

A) tensione di prova 0 ~ 1000V regolabile, 0 ~ 1000V regolabile, accuratezza 1V, gamma corrente 0 ~ 10mA, accuratezza corrente 1mA, tempo 0 ~ 999s di tensione di perdita della prova regolabile;

B) il valore corrente ed il valore di tensione possono essere alimentati di nuovo al sistema dello SpA allo stesso tempo per assicurare l'accuratezza di giudizio di cortocircuito. L'attrezzatura ha la funzione di distinzione della NG e dell'APPROVAZIONE;

C) dopo la prova di cortocircuito, il manipolatore di scarico metterà i prodotti incompetenti nell'area residua per il trattamento manuale ed i prodotti qualificati saranno messi nella linea seguente di logistica;

1,4, lista delle configurazioni di dispositivo primarie

2.1.5 attrezzatura parameters1 tecnico. Parametri dell'attrezzatura di base

1) potere totale: ≤50KW;

2) alimentazione elettrica: AC380 V±10% 50HZ, sistema a cinque vie trifase;

3) aria compressa: ≥ 0.5mpa, flusso ≥12m /h di pressione;

4) peso dell'attrezzatura: ≤ 2,0 tonnellate. Carico al suolo: 650kg/㎡;

5) dimensione globale: (lunghezza) 2000* (larghezza) 1400* (altezza) 2200; (per riferimento soltanto, specifico in natura);

6) colore di aspetto: secondo il bordo di colore del partito a;

7) efficienza dell'attrezzatura: 5PPM (efficienza di funzionamento automatico di attrezzatura, a parte altri fattori);

8) il tasso commovente di ≥ 99% dell'attrezzatura;

9) ≥ 98% del rendimento di prodotto;

3. Sistema di controllo elettrico
