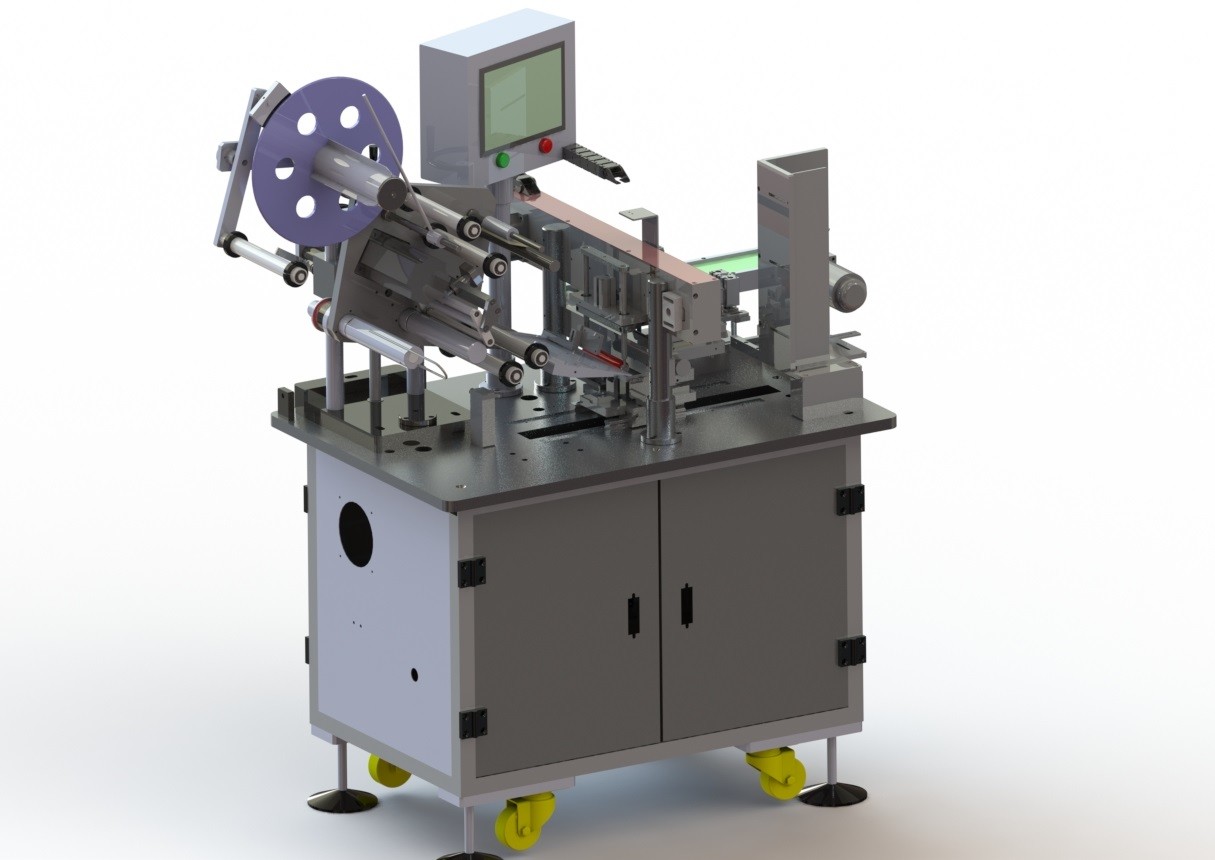

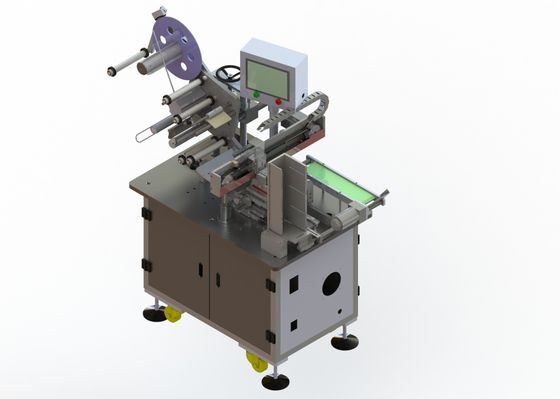

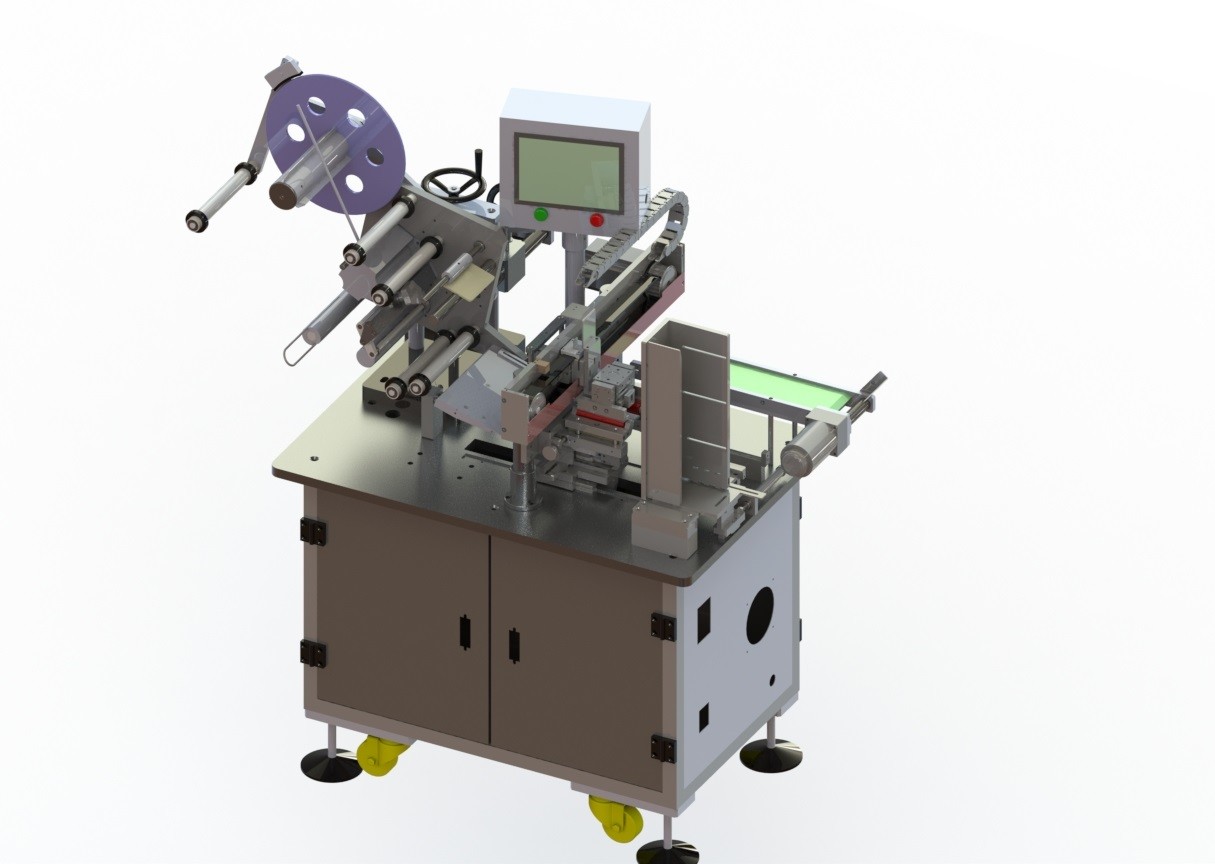

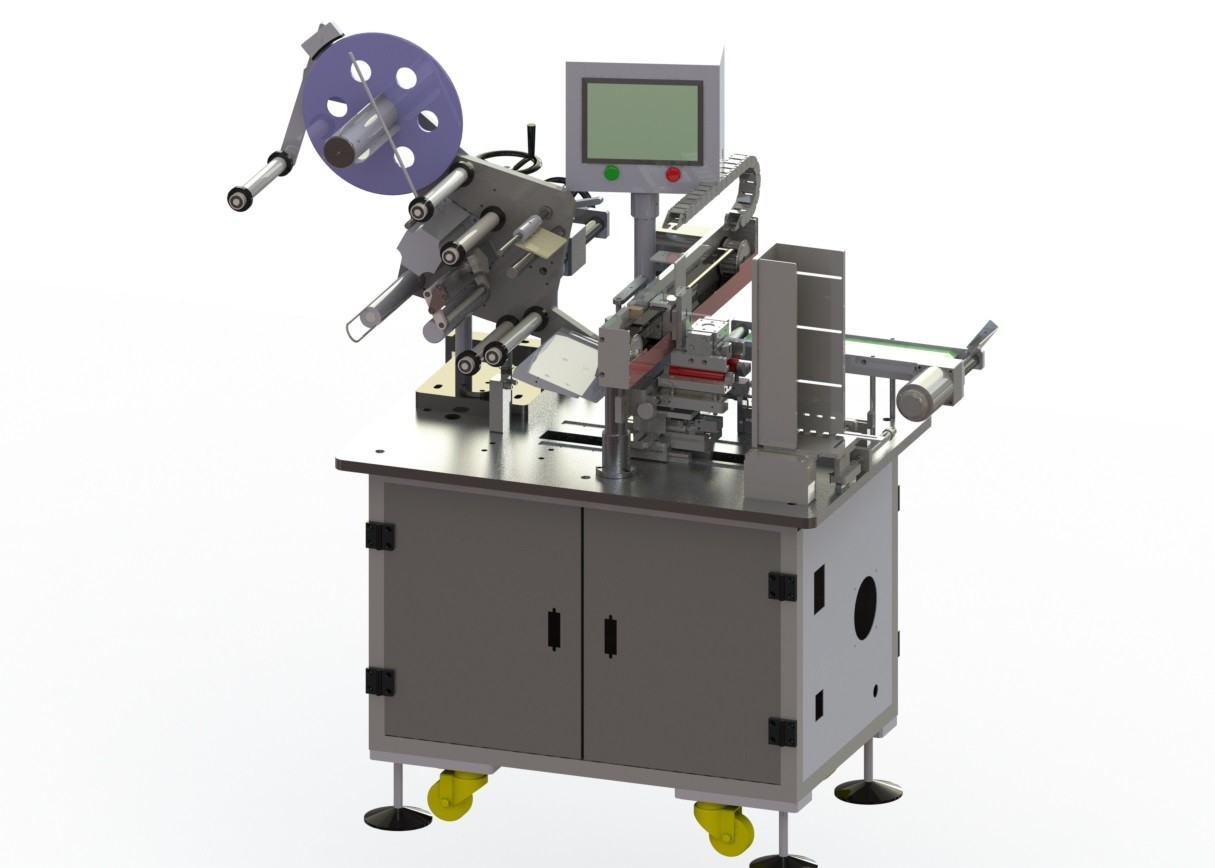

etichettatrice della cassa di batteria di Digital del telefono cellulare della catena di montaggio del pacchetto della batteria 2KW
1, il profilo
Questo dispositivo pricipalmente è utilizzato per le coperture della batteria del telefono cellulare che identificano, che possono efficacemente risolvere il problema della posizione d'etichettatura manuale inesatta e di basso rendimento.
Caratteristiche --- l'etichetta adotta la bobina che si alimenta, svolgentesi automatico, spogliante automatica dell'etichetta, ricevente automatica della carta di etichetta, posizionante manuale della batteria, aspirazione del manipolatore e rilascio della batteria, l'imballaggio automatico delle coperture intere della batteria, soppressione automatica.
-- alta efficienza: 10 PCS/min.
3, adattarsi alle specifiche
3,1 oggetti adattabili
La dimensione della batteria
| W (millimetro) | L (millimetro) | H (millimetro) |
| 35-55 | 40-70 | 2-10 |
3,2 parametri tecnici dell'attrezzatura
|
Specifiche Oggetto |
ZAB01C-00 | |
|
Parametri tecnici |
Efficienza (PPM) | 10 |
| Gamma regolabile di larghezza del dispositivo | ±5mm (regolabile o sostituibile) | |
| Sistema appiattito dell'aria | O.4-0.6MPa | |
| Il potere totale (chilowatt) | 2 | |
| Potere di funzionamento normale (chilowatt) | 1,7 | |
4, specifiche meccaniche
il dispositivo dello systemThe di 4,1 scaffali adotta la struttura di alluminio di profilo, il substrato adotta 20mm piatto d'acciaio spesso o piatto dell'alluminio e la superficie è elettrolitica.
l'etichetta automatica dello systemThe di svolgimento dell'etichetta 4,2 nel materiale del rotolo si svolge, piatto di attrito per mantenere la tensione, la dimensione massima del materiale 350mm del rotolo.
la testa di riavvolgimento della carta di isolamento dello systemThe della carta di etichetta 4,3 manualmente è conficcata la scanalatura, il servomotore guida la ruota motrice per tirare la carta di isolamento in avanti, il sensore individua l'etichetta e le fermate, mentre gli innesti a frizione l'asse di rafforzamento per stringere la carta di isolamento.
4,4 identificano l'etichetta di spogliatura dello systemThe nell'azionamento del motore del riavvolgimento, attraverso l'estrattore, l'etichetta saranno rimossi.
di batteria 4,5 di posizionamento il posto systemManually la batteria nel piatto di guida, fa avanzare la batteria a loro volta e spinge la batteria nella posizione di posizionamento.
il manipolatore d'etichettatura dello systemThe 4,6 sarà buona aspirazione posizionata della batteria, disposta sull'etichetta, i due lati dell'aumento d'etichettatura del meccanismo, l'etichetta sarà affigguto all'etichetta, la parte anteriore dell'aumento d'etichettatura del meccanismo, la parte anteriore dell'etichetta sarà attaccata alla batteria ed infine il meccanismo d'etichettatura dietro l'aumento, l'etichetta sarà buono.
il manipolatore dello systemThe di 4,7 manipolatori attaccherà il grande lato della batteria per prendere, allo stesso tempo a destra e a sinistra muovere l'etichetta da entrambi i lati del fondo. Disponga la batteria incollata sul nastro trasportatore.
operazione di funzionamento dello schermo dello systemTouch 4,8. C'è potere sopra, arresto di emergenza, manuale, bottone automatico.
la macchina del panelThe di 4,9 controlli è fornita del bordo elettrico indipendente, commutatore di perdita, l'alimentazione elettrica della stabilità di CC e le altri componenti di circuito principale, SpA di controllo, relè, dispositivo di controllo di controllo motorio, ecc. E collegamento esterno, facendo uso dei connettori e della tavola terminale. Il soffitto del cavo elettrico è parzialmente perforato. I cavi e le prese d'aria fra l'altra attrezzatura sono fissati e convogliati sotto.
5, mediumPlease di energia forniscono il seguente medium di energia
alimentazione elettrica 5,1
cambiamento istantaneo 5.1.1 del counterphase di tensione AC220V± 10%
5.1.2, frequenza 50 hertz + 1 hertz
aria 5,2
5.2.1 pressione 0.5mpa
5.2.2, una capacità di un min di 5 lper
6, dispositivo ambientale del conditionsThe possono funzionare senza barriera nelle seguenti condizioni ambientali.
le 6,1 temperature la temperatura dinamica sono la temperatura 5-35℃Storage: 0-40℃
6.2. Umidità 30-80% ma nessuna condensazione.
