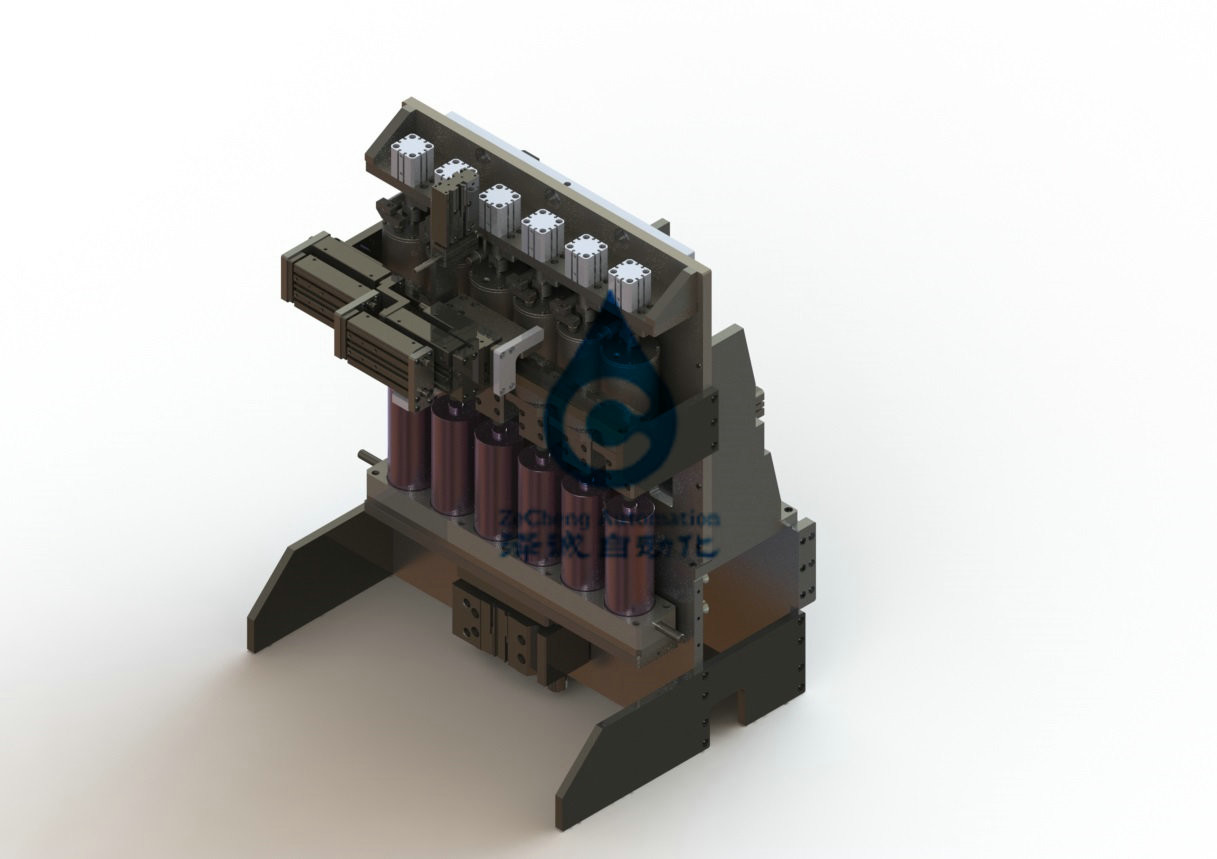

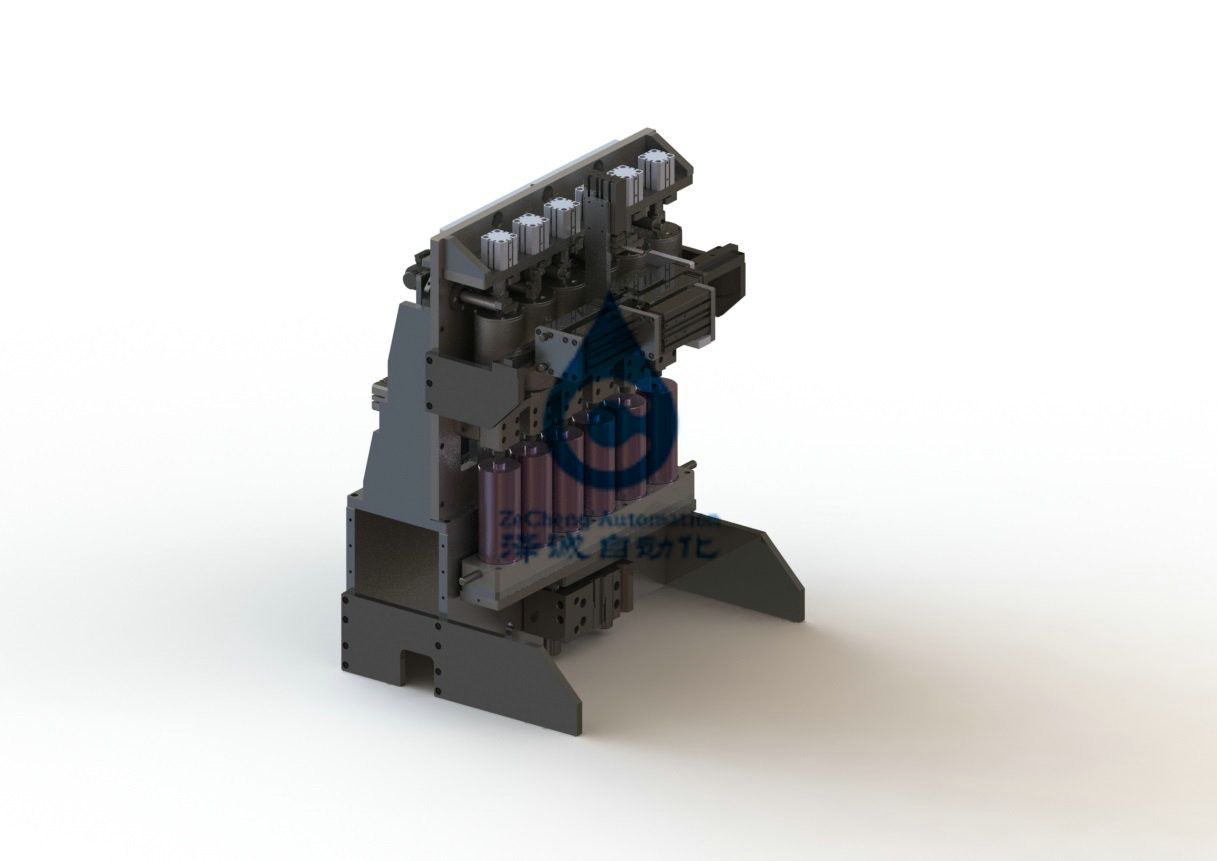

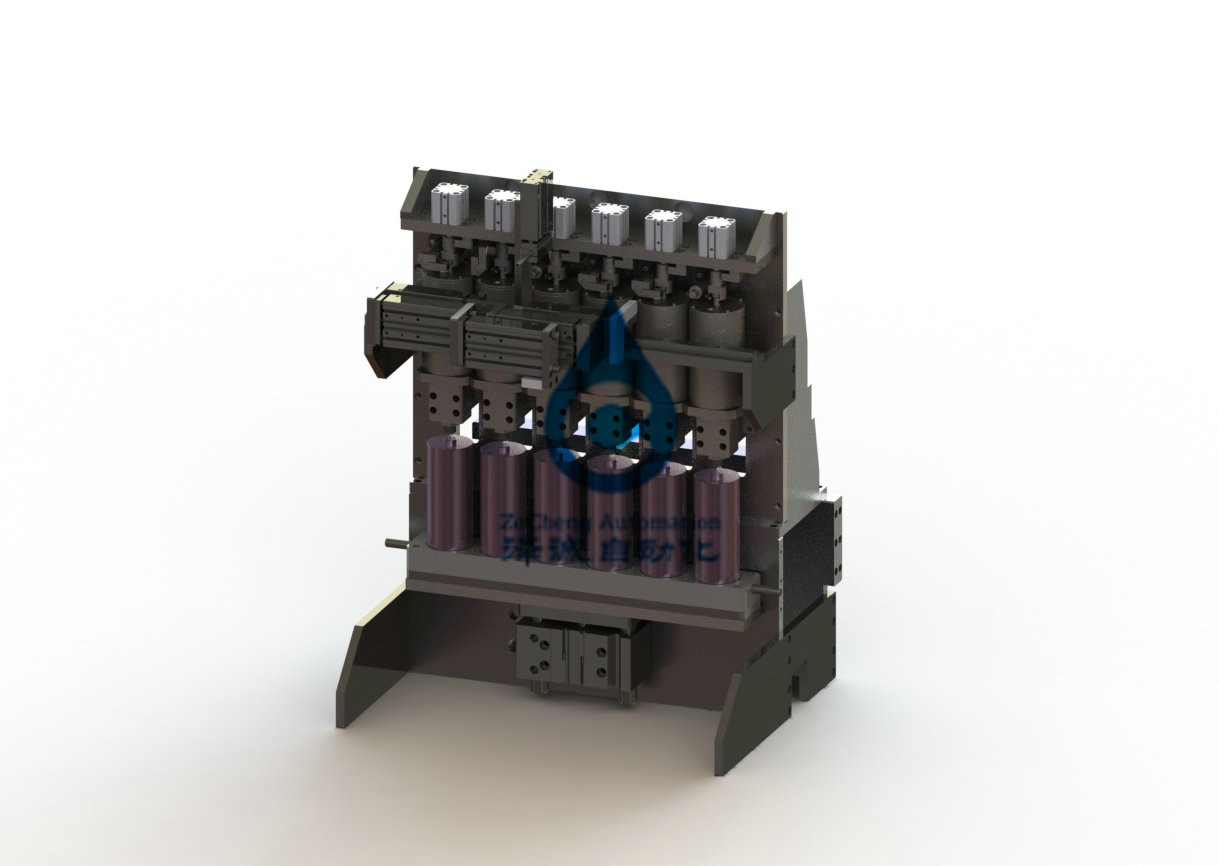

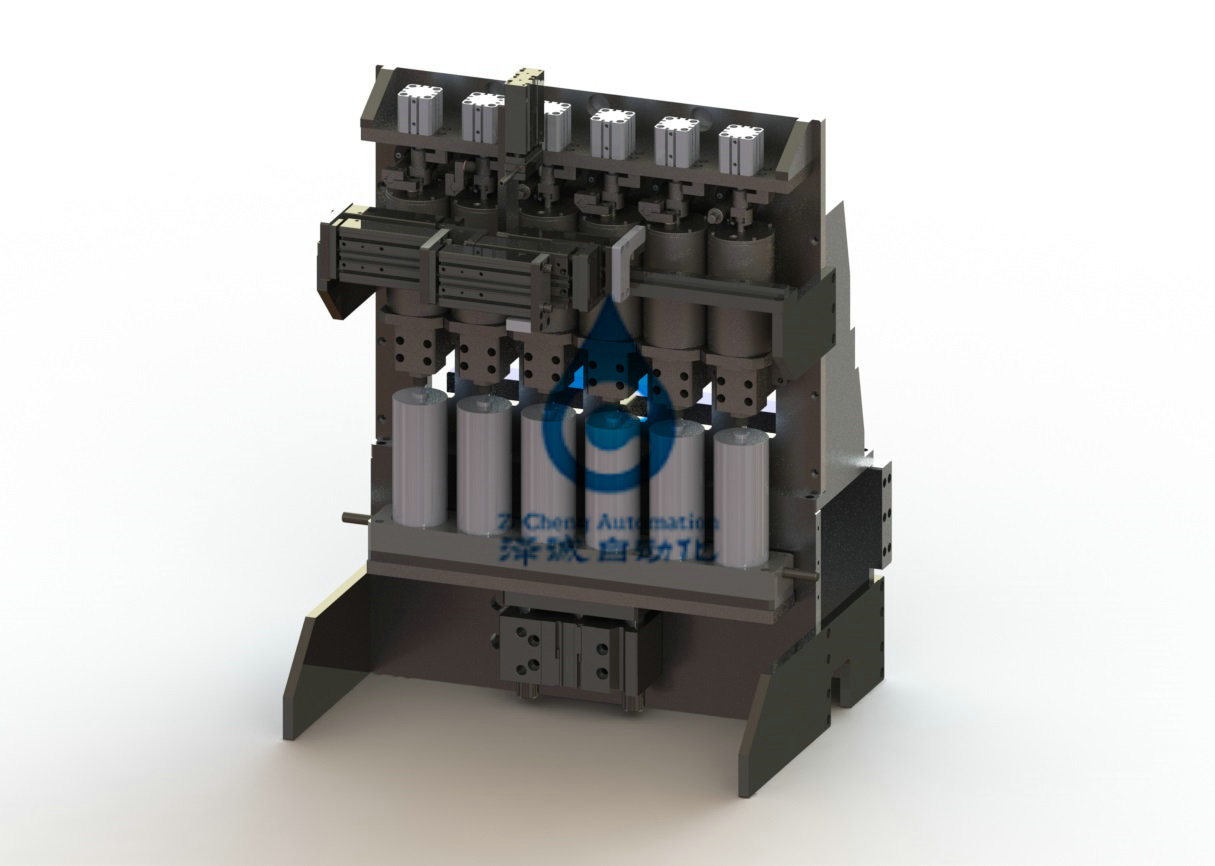

Linea di produzione della batteria al litio macchina di rifornimento liquida del condensatore eccellente

Linea di produzione della batteria al litio macchina di rifornimento liquida del condensatore eccellente

1. L'attrezzatura è utilizzata per l'iniezione dell'elettrolito del ultracapacitor del demander e della registrazione dei dati automatica.
diametro 2.1.1: 60mm; L = 40 millimetri - 170 millimetri

foro dell'iniezione di 2.1.2 liquidi: 3.3mm;

elettrolito 2.1.3: acetonitrile solvente più sale elettrolitico.

2,2. Dimensione di gomma della spina: 3.3mm, materiale EPDM.

2,3. Peso del prodotto prima dell'iniezione liquida: Max350g;

3. requisiti e parametri trattati

3,1. Il metodo dell'iniezione di vuoto è adottato ed il processo è come segue: l'estrazione di vuoto del grado di vuoto del → del condensatore raggiunge la condizione del → dell'iniezione dell'elettrolito 50Pa→

3,2. Il volume liquido 0-200g dell'iniezione può essere regolato.

3,3. Accuratezza liquida ±1g dell'iniezione

3,4. Efficienza di iniezione liquida: ≥1.5 PPM (norma di accettazione: 3000)

3,5. Volume liquido dell'iniezione CPK > 1,0

4. Requisiti di attrezzatura

4,1. Ha le funzioni del vuoto che pompano, iniezione quantitativa dell'elettrolito e l'iniezione rapida di pressione, fra cui la funzione rapida dell'iniezione di pressione può essere selezionata e la pressione può essere messa

4,2. Il diametro minimo del tubo di vuoto non sarà meno di 12mm ed il tubo principale non sarà meno di 25mm

4,3. Il tubo a vuoto è soltanto in contatto con il prodotto, non il divisorio dell'elettrolito.

4,4. Poiché l'elettrolito è facile da cristallizzare, dopo ogni iniezione, l'intero sistema ad iniezione sarà pulito con gas ad alta pressione automaticamente.

4,5. La prestazione globale di sigillamento dell'attrezzatura è buona ed il tasso di perdita è richiesto di essere ≤1×10-6 mbar*l/s. L'effetto di sigillamento è valutato dall'effetto liquido reale dell'iniezione.

4,6. L'attrezzatura sarà azionata nella scatola per guanti. L'altezza della scatola per guanti sarà conforme allo spazio reale.

4,7. Requisiti di operazione: alimentazione manuale dell'attrezzatura, allineamento del foro liquido dell'iniezione, vuoti automatici, iniezione liquida, alimentazione manuale dopo l'iniezione liquida.

alimentazione dell'attrezzatura 4.7.1 ed allineamento manuali del foro liquido dell'iniezione: il processo dell'operazione adotta la lavorazione con utensili che posiziona e l'aspetto del condensatore ed il foro dell'iniezione del liquido non possono essere danneggiati

iniezione automatica di vuoto 4.7.2:

la pompa dosatrice precisa di 4.7.2.1 è utilizzata per l'iniezione liquida del condensatore, l'importo liquido dell'iniezione è regolabile da 0 a 200g e la precisione liquida dell'iniezione è garantita per essere ±0.5g;

4.7.2.2 che il sistema ad iniezione liquido è fornito di un serbatoio di compensazione liquido di stoccaggio (fuori della scatola per guanti), il livello liquido dell'elettrolito è visibile e la pressione è tenuta costante. La capacità del serbatoio di compensazione liquido di stoccaggio sarà niente di meno che 2 litri.

4.7.2.3 il grado da raggiungere prima che l'iniezione liquida possa essere selezionata, -100-10kpa di vuoto è facoltativo.

4.7.2.4 nessun elettrolito sarà spruzzato o colato durante l'iniezione liquida.

tempo diritto regolabile 4.7.3: per ridurre il tempo dell'iniezione, il dispositivo conserva la funzione dell'iniezione rapida pressurizzata.

manuale 4.7.4 che soppressione dopo l'iniezione liquida: semplice e conveniente per il carico e scaricare

4.7.5 il dispositivo hanno le funzioni del codice di pesatura e leggente automatico del qr, che possono abbinare il volume liquido dell'iniezione, per raddoppiare la pesatura e possono essere prodotti ad EXCEL ed essere immagazzinati. Se la seconda pesatura non riesce a soddisfare le richieste, il dispositivo suonerà automaticamente ed allarme leggero ed automaticamente impedirà gli errori. Dopo pulizia manuale, la batteria seguente sarà pesata e segnata con rosso nell'uscita di EXCEL.

altri 4,8 requisiti prestazionali

4.8.1 tutte le parti standard pneumatiche dell'attrezzatura utilizzeranno il barometro ed il vacuometro del MPa e di KPa nel sistema metrico.

la progettazione ragionevole della struttura del dispositivo 4.8.2, l'operazione della stazione non si colpirà.

4.8.3 durante il processo liquido dell'iniezione dell'attrezzatura, l'elettrolito non sono permessi spruzzare fuori. I materiali utilizzati nell'attrezzatura devono essere resistenti alla corrosione all'elettrolito (nota: acetonitrile solvente). In particolare, l'area liquida dell'iniezione dovrebbe usare i materiali resistenti alla corrosione trasparenti.

4.8.4 l'aspetto dell'attrezzatura sono puliti, bei e facili da operare.

4.8.5 l'attrezzatura sono stabili, affidabili e facili da mantenere e riparare.

4.8.6 durante l'impiego delle attrezzature, difetti quali i graffi della superficie del condensatore non saranno causati.

4.8.7 la parte del tubo a vuoto sono forniti di dispositivo del filtrante dell'elettrolito, che è utilizzato per filtrare l'elettrolito e proteggere il pulsometro.

il connettore del tubo di vuoto 4.8.8 sarà abbinato con il pulsometro

4.8.9 riducono i componenti elettronici il più distante possibile nella scatola per guanti e si separa il controllo elettrico deve avere funzione antiesplosione ed anticorrosiva della protezione

la sostituzione 4.8.10 di attrezzatura parte per l'operazione facile in scatola per guanti

4.8.11 il dispositivo hanno un indicatore luminoso in tricromia nell'angolo in alto a sinistra, che può visualizzare lo stato di dispositivo

l'attrezzatura 4.8.12 sarà collegata con la scatola per guanti (requisiti specifici della conduttura, del circuito, dell'interfaccia, ecc.)

4.8.13 requisiti di configurazione dell'attrezzatura: il touch screen dell'attrezzatura sarà marca di tongtai del kunlun e lo SpA sarà OMRON, Mitsubishi o marca di panasonic. Componenti pneumatiche facendo uso di SMC.
5. condizioni di lavoro di attrezzatura

alimentazione elettrica 5,1: sistema a cinque vie trifase: AC220V monofase, gamma di fluttuazione di tensione: ± 10%;

5,2. Aria appiattita: 0.4-0.6mpa;

5,3 temperature ambienti: 20-35℃;

5,4. Umidità relativa: 30-55% ORA;

5,5 là non sono gas corrosivo, liquido o gas esplosivo sul sito.
6. introduzione di organizzazione

5. Impegno di cooperazione
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
