1, il profilo

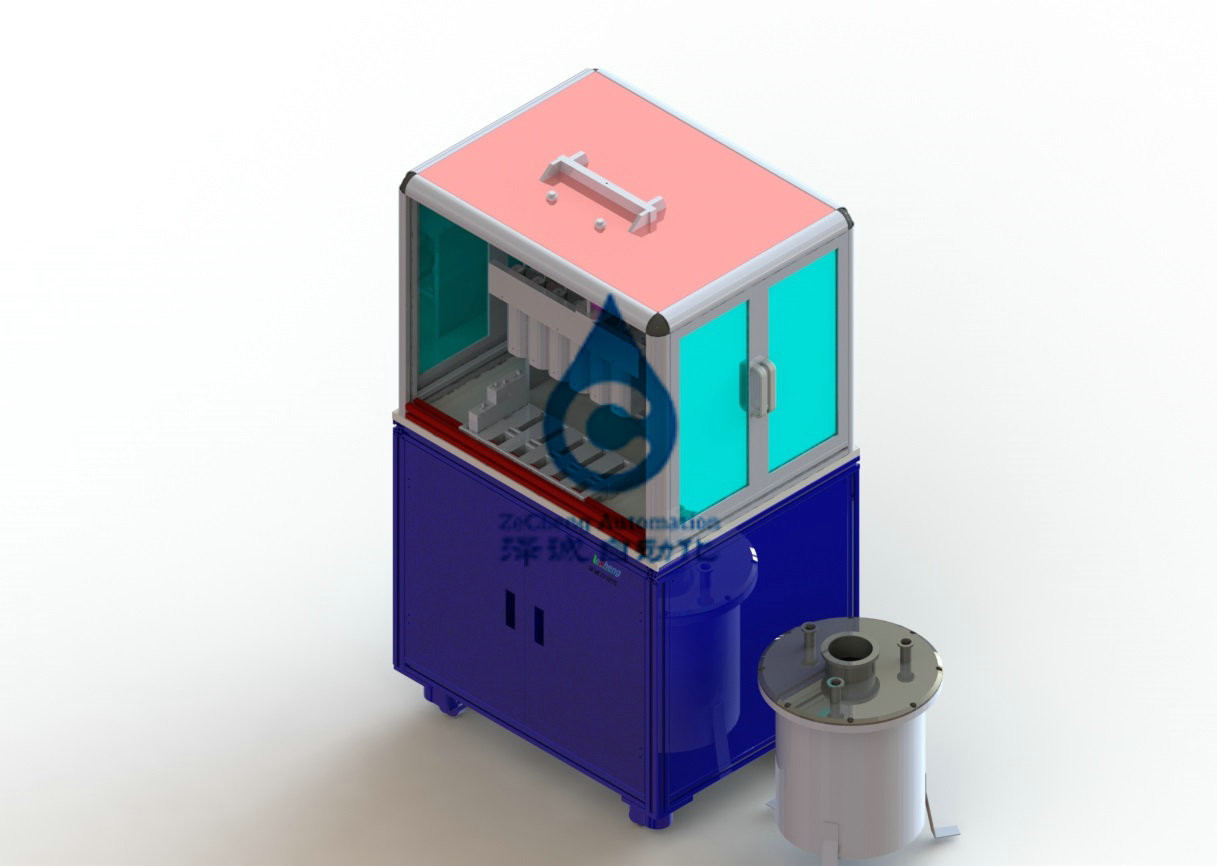

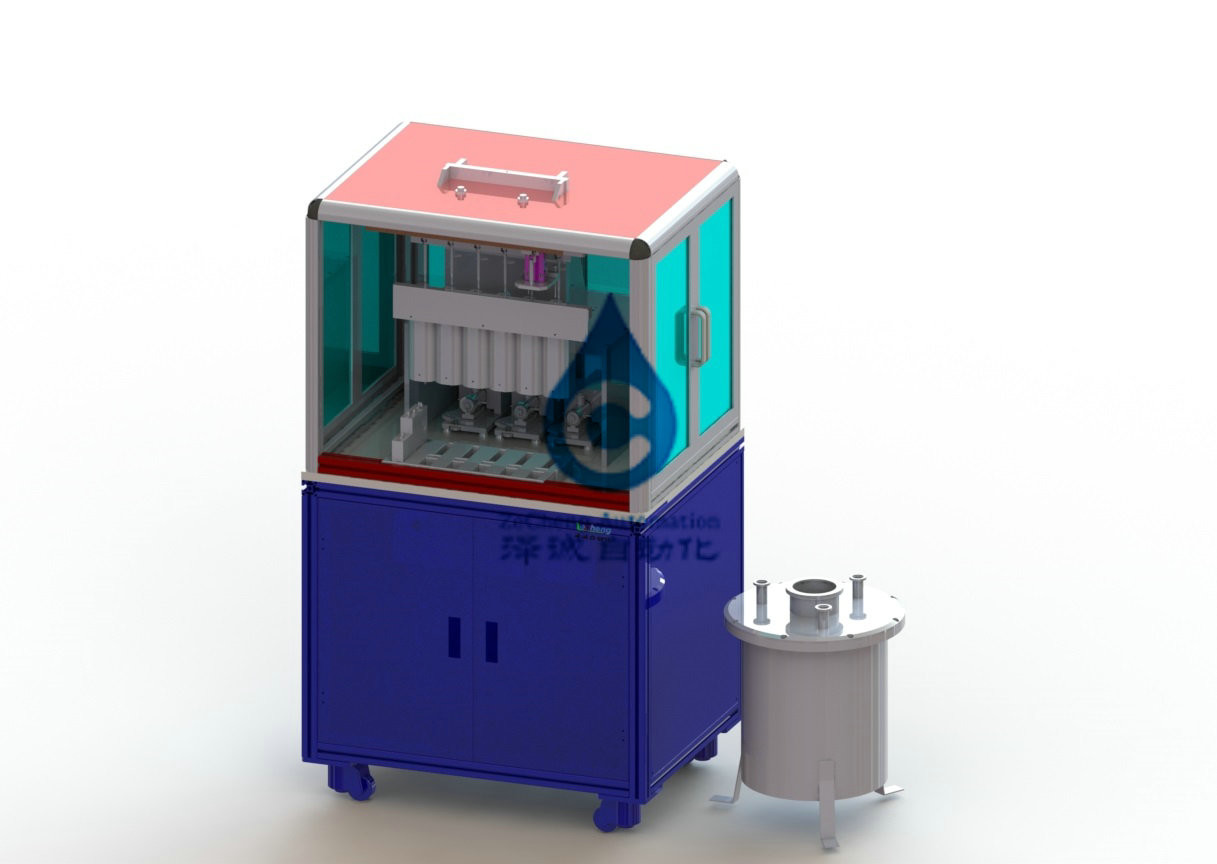

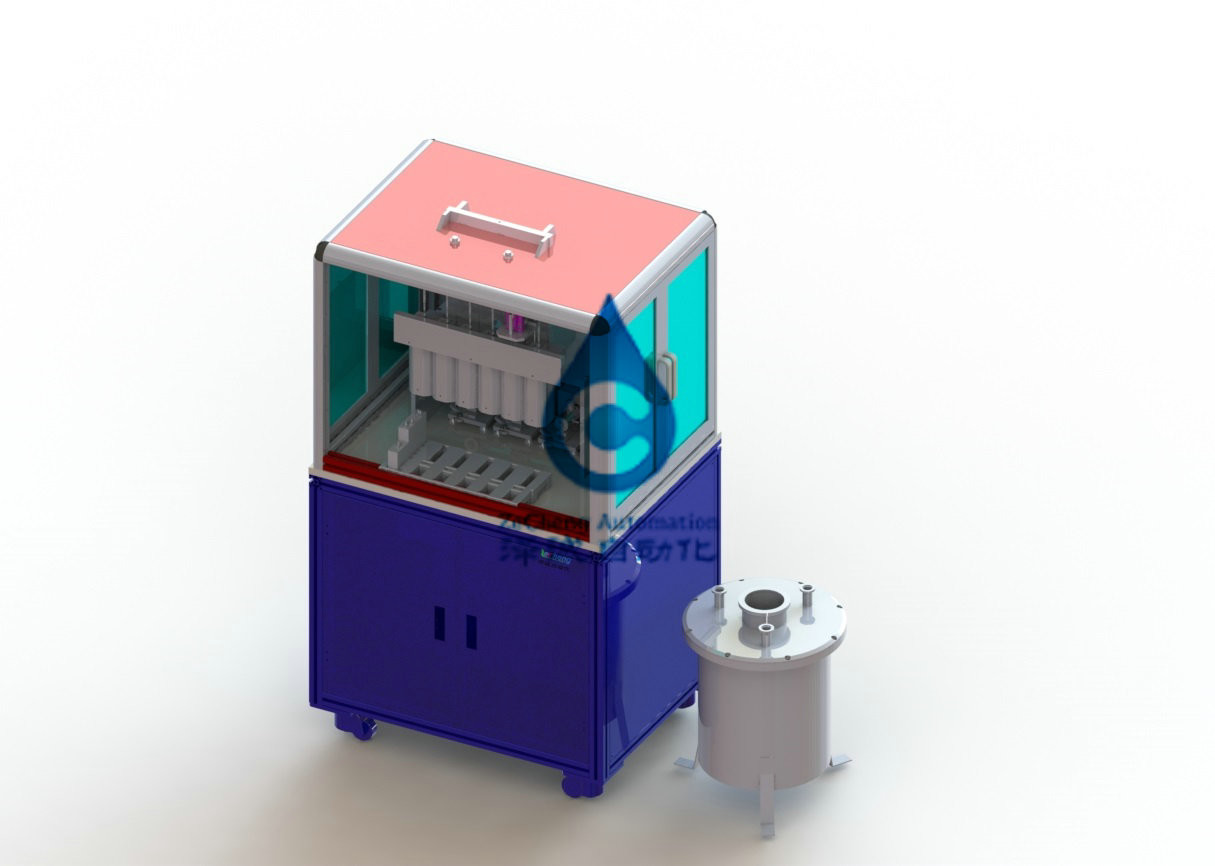

Il dispositivo è adatto ad iniezione liquida semiautomatica delle batterie. L'ago liquido dell'iniezione è messo manualmente nel foro di iniezione liquido sul carro armato del nascondiglio ed il liquido è iniettato nel modo di aspirazione, dell'estrazione automatica di vuoto e della pressione automatica.
2. Materie prime e componenti
1. Dimensione del prodotto:
| Il modello della batteria | W | L | H | H1 (colonna di A) | S (distanza fra la colonna del palo ed il foro di iniezione) |
| Unità: millimetro | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
| 36171110 | 171 | 110 | 36 | 0-20 | ≥4 |
3. Requisiti e parametri trattati
3.1. Il campione vacuumed in primo luogo e poi è iniettato con liquido, quindi iniettato una volta con liquido e poi il vuoto e la pressione alternatamente sono disposti dopo l'iniezione. La consistenza di assorbimento è buona, l'uniformità è buona, l'efficienza è alta, la precisione è alta e l'operazione è conveniente ed affidabile.
3.2. Processo liquido dell'iniezione: → liquido quantitativo liquido dell'iniezione della pompa ad iniezione di precisione del → dell'estrazione di vuoto della batteria nello stato di vuoto della batteria, nell'affluenza dell'elettrolito e nella pressione automatica del → di assorbimento, elettricità statica bassa dell'alternativa di vuoto;
3.3. Il volume liquido 0-200g dell'iniezione può essere regolato
3.4. Accuratezza ±0.5% di infusione
3.5. Efficienza di iniezione liquida: 2ppm (l'efficienza reale è risoluta secondo la quantità di liquido iniettata e del tempo di vuoto)
3,6 volumi liquidi dell'iniezione CPK > 1,3
4. Requisiti di attrezzatura
4.1. Ha le funzioni del vuoto che pompano, iniezione quantitativa dell'elettrolito e l'iniezione rapida pressurizzata, di cui la funzione dell'iniezione rapida pressurizzata può essere selezionata e la pressione può essere messa
4.2. Il diametro minimo del tubo di vuoto non sarà meno di 12mm ed il tubo principale non sarà meno di 25mm
4,3 il tubo a vuoto sono soltanto in contatto con il prodotto, non il divisorio dell'elettrolito.
4,4 requisiti di operazione: alimentazione manuale dell'attrezzatura, allineamento del foro liquido dell'iniezione, vuoto automatico che pompa, iniezione liquida, alimentazione manuale dopo l'iniezione liquida.
alimentazione manuale dell'attrezzatura 4.4.1 ed allineamento liquido del foro dell'iniezione: il processo dell'operazione adotta la lavorazione con utensili che posiziona, che non può danneggiare l'aspetto della batteria ed il foro dell'iniezione del liquido
iniezione automatica di vuoto 4.4.2:
la pompa dosatrice precisa 4.4.3 è utilizzata per l'iniezione del liquido della batteria. L'importo liquido dell'iniezione è regolabile da 0g a 200g e la precisione liquida dell'iniezione è garantita per essere ±0.5%.
4.4.4 il grado di vuoto da raggiungere prima che l'iniezione liquida possa essere selezionata, con 20~1000Pa facoltativo.
4.4.5 nessun elettrolito saranno spruzzati o colati durante l'iniezione liquida.
tempo diritto regolabile 4.4.6: per ridurre il tempo dell'iniezione, il dispositivo conserva la funzione dell'iniezione pressurizzata rapida.
manuale 4.4.7 che soppressione dopo l'iniezione liquida: semplice e conveniente per il carico e scaricare.
4, condizioni di lavoro dell'attrezzatura
alimentazione elettrica 4,1: AC220V monofase, gamma di fluttuazione di tensione: ± 10%;
4.2. Aria appiattita: 0.4-0.6mpa;
4.3. Temperatura ambiente: 20-35℃;
4.4. Umidità relativa: 30-55% ORA;
4,5 là non sono gas corrosivo, liquido o gas esplosivo sul sito.
