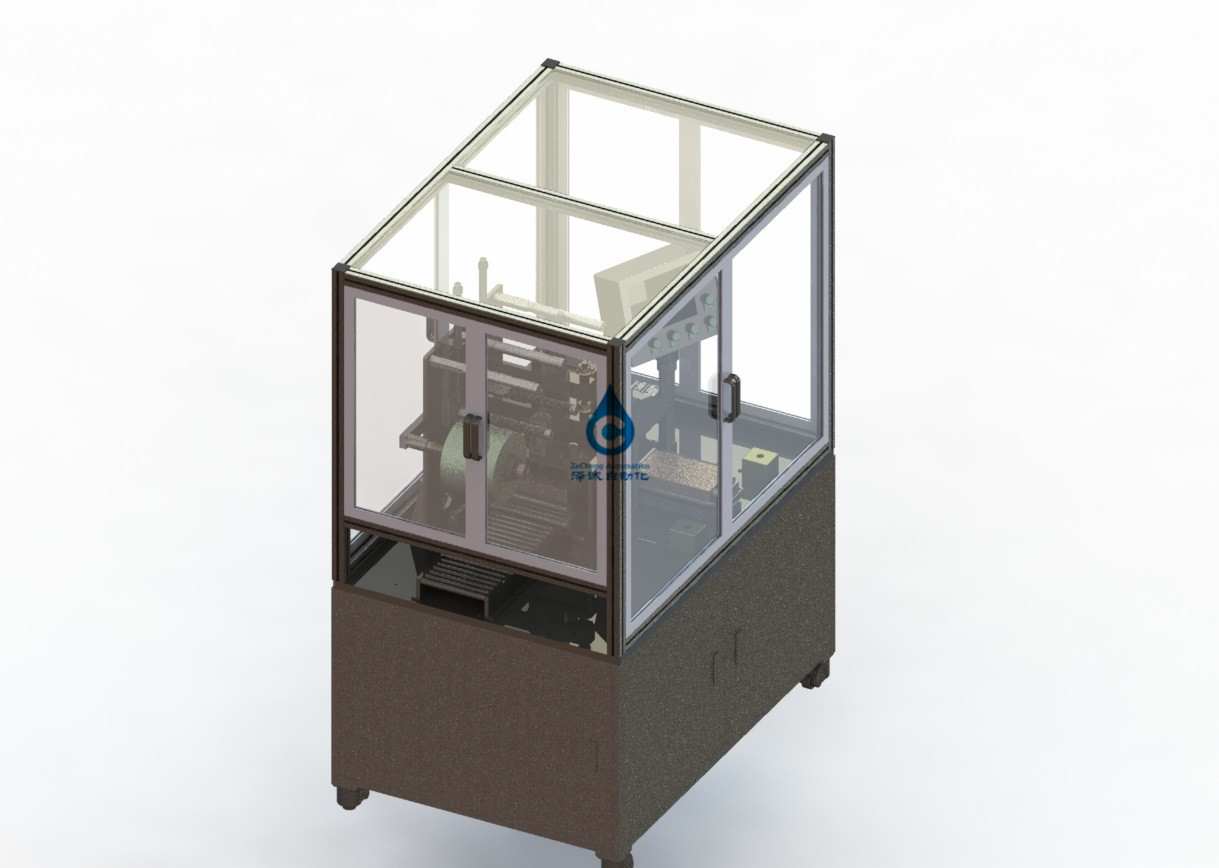

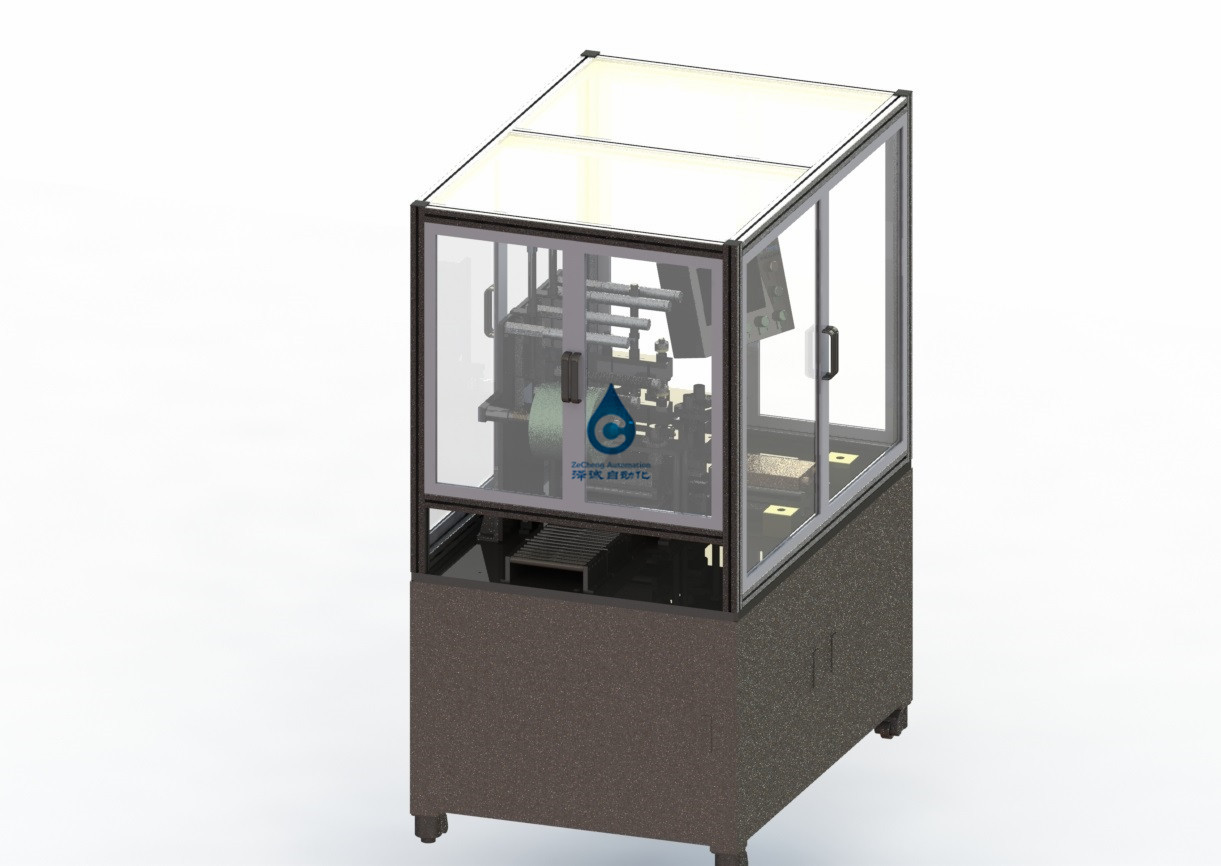

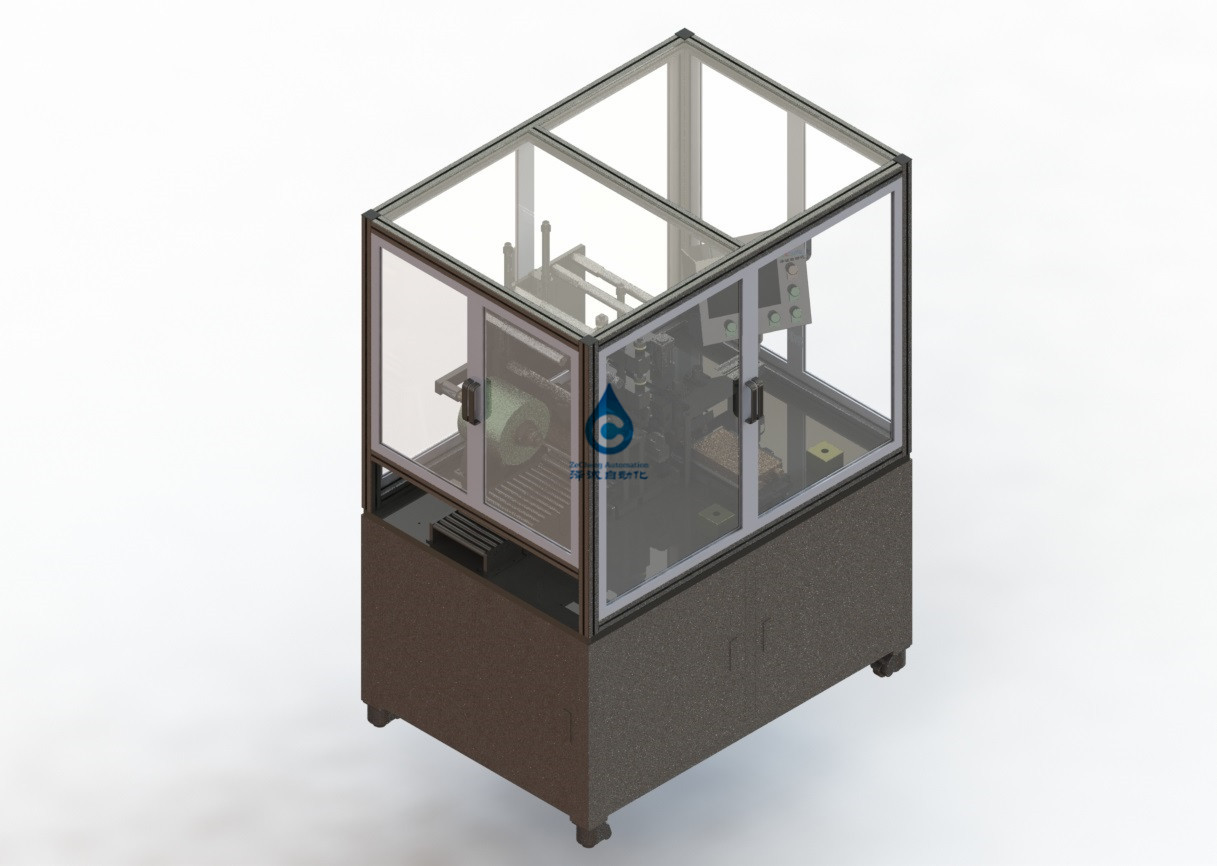

Macchina di emulsione blu di Ion Battery Assembly Line Automatic del litio 1800KG

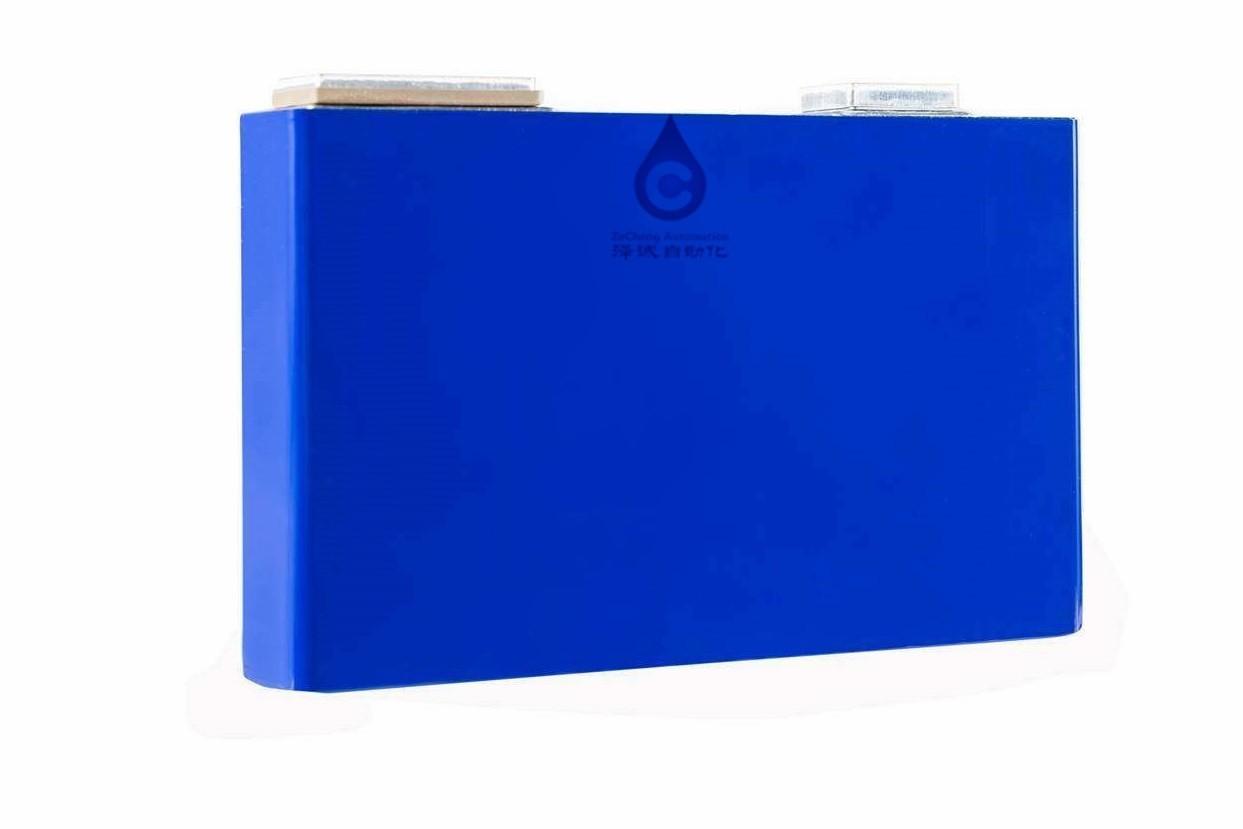

1. Funzione principale di questo sistema: incolli la busta esterna della batteria qualificata
2. Questo sistema include: 1 insieme del sistema d'alimentazione della batteria, 1 insieme del sistema d'alimentazione del nastro, 1 insieme del sistema di rivestimento adesivo, 1 insieme di soppressione del meccanismo di volume d'affari.
3. Sistema caricantesi della batteria:
Questo sistema include: 1 insieme del meccanismo di spinta di volume d'affari delle cellule elettriche, 1 nastro trasportatore, 1 insieme del meccanismo del disegno della batteria, 1 insieme della batteria che spinge meccanismo
3,1 che girano e meccanismo di spinta della cellula elettrica: pricipalmente include 1 cilindro di giro, 1 dispositivo di giro, 1 cilindro premente e 1 cilindro di spinta.
nastro trasportatore 3,2: pricipalmente include 1 motore passo a passo, 1 cinghia e 1 sensore sul posto;
meccanismo del disegno di 3,3 batterie: pricipalmente comprende 1 motore passo a passo, 1 servo modulo e 1 trafila.
meccanismo dello spingitoio di 3,4 batterie: pricipalmente include 1 motore facente un passo, 1 servo modulo, 1 piatto di spingitoio e 1 piatto di posizionamento.
4. Requisiti tecnici
4,1 il materiale del dispositivo di vibrazione saranno POM e non è permesso graffiare la superficie della batteria;
4,2 la qualità del piatto di posizionamento saranno POM e non è permesso graffiare o indossare la superficie della batteria;
4,3 la qualità del spinta-piatto e del tirare-piatto saranno POM e non è permessa graffiare o indossare la superficie della batteria;
5. Sistema d'alimentazione del nastro:
Il sistema comprende 1 insieme del meccanismo di svolgimento, 2 insiemi del meccanismo di tensionamento, 4 insiemi del meccanismo di sovra-rotolamento, 1 insieme di underclamping e di trazione del meccanismo e 1 insieme di overclamping e di taglio del meccanismo.
meccanismo di tensionamento 5,1: pricipalmente include 2 cilindri, 2 rotaie di scorrimento lineari e 1 rullo di tensione
meccanismo tagliente di pressione superiore 5,2: 2 cilindri superiori della ganascia, 1 insieme del blocchetto di pressione, 1 cilindro della taglierina, 1 taglierina;
5,3 abbassano la pressione e la trazione del meccanismo: pricipalmente include 2 cilindri più bassi della ganascia, 1 insieme dei blocchetti di pressione, 1 servomotore, 1 madrevite, 2 rotaie di scorrimento e 1 cinghia sincrona
5,4 requisiti tecnici:
5,1 la superficie del sovra-rotolo saranno trattati con il dente di sega e la cinghia di gomma non aderirà al rotolo
l'adesivo 5,2 non è permesso sulla superficie del blocchetto di pressione
5,3 SKD11 è richiesto per il materiale della taglierina ed il tempo di impiego è 300.000 > periodi
5,4 precisione adesiva abbattuta ±0.1mm
5,5 la batteria che preme e blocchetto di posizionamento sono fatti di poliuretano, in modo da non è permesso graffiare la batteria;
5,6 il materiale della barra della guida sotto la batteria sono POM e non è permessa graffiare la batteria;
5,7 la deviazione di precisione di attaccare del film sono ≤0.5mm. Non ci sono grinze e nessun bolle ovvie sul film che attacca la superficie della batteria. Il diametro di singola bolla è < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">
5,8 la superficie completamente sono ricoperti e le coperture di alluminio non possono essere esposte;
5,9 il nastro sono 3-5mm superiori alla saldatura e la parte superiore alla saldatura è richiesta per essere incollata sulla copertura superiore e nessuna perdita della saldatura è permessa
rendimento 5,10: ≥99%;
6. Lista di configurazione
| Il numero di serie | Il nome del | Il numero di | marca |
| 1 | Limite del nastro | 2 | Elaborazione non standard |
| 2 | cilindro | 2 | SMC |
| 3 | Guida lineare | 2 | HIWIN |
| 4 | Un rotolo | 2 | Elaborazione non standard |
| 5 | cilindro | 2 | SMC |
| 6 | Servomotore | 1 | panasonic |
| 7 | vite | 1 | HIWIN |
| 8 | Guida lineare | 2 | HIWIN |
| 9 | Sensore di origine | 1 | panasonic |
| 10 | Sensore di limite | 2 | panasonic |
| 11 | accoppiamento | 1 | COLPO - COLLEGAMENTO |
| 12 | Cinghia sincrona | 1 | Elaborazione non standard |
| 13 | Il cilindro di pressione | 2 | SMC |
| 14 | Tagli il cilindro | 1 | SMC |
| 15 | Blocco laminato | 2 | Elaborazione non standard |
| 16 | taglierina | 1 | Elaborazione non standard |
Impegno di cooperazione
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
