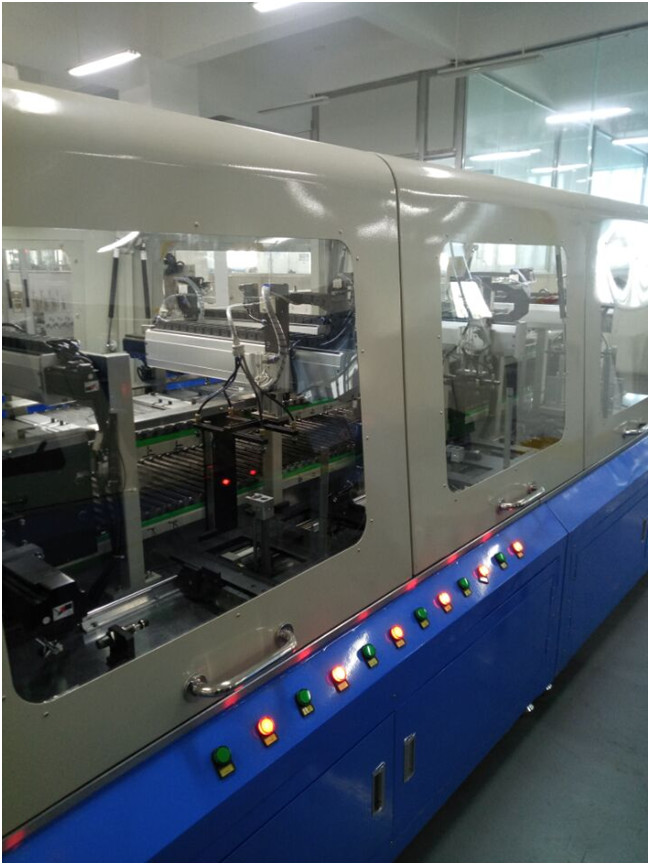

Saldatrice automatico di Palo della catena di montaggio dell'Accumulatore litio-ione di rilevazione
1. Funzioni dell'attrezzatura
| Lunghezza (millimetro) | larghezza (millimetro) | spessore (millimetro) | peso (g) |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1.2. Il battito globale di produzione dell'aereo automatico di rilevazione è: compressa 3s/; 20 PPM
1,3 l'aereo automatico speciale di rilevazione hanno le caratteristiche di alta efficienza di produzione, di manutenzione semplice e conveniente stabile dell'operazione, dell'affidabilità, e possono soddisfare le richieste del partito a di produzione continua di 24 ore, con le sue ore/giorno continue complete ≥90% o ≥21.6 di efficienze di produzione;
1,4 che l'attrezzatura può adattarsi alla produzione dei prodotti di varie specifiche ed il tempo richiesto per sostituire il modello del prodotto durante la produzione dell'attrezzatura non dovrebbe superare 15 minuti;
1,5 i materiali ricevuti dei piatti positivi e negativi della batteria sono del tipo della rivista. Quando i piatti della batteria sono individuati per essere esauriti, l'allarme automatico ricorderà ai lavoratori di cambiare la scatola di rifornimento di carburante e di continuare a lavorare.
2. Proposta tecnica
In questo schema, il contenitore materiale di elettrodo della batteria adotta la stessa scatola materiale del separatore di pesatura, che può essere sostituito da a vicenda. Il manipolatore afferra automaticamente il pezzo di palo dalla scatola e dalle partite materiali corrispondenti secondo i parametri di configurazione fissati sul touch screen. Dopo che il completamento della linea di trasmissione muoverà automaticamente una distanza, sarà fornito di un pacchetto della batteria per trasportare la batteria dall'attrezzatura
stazione caricante automatica 2,1 dello strato del palo della batteria
È usato per realizzare l'alimentazione automatica dello strato del palo della batteria, che è composto di meccanismo di alimentazione di caricare la rivista.
meccanismo di alimentazione 2.1.1 della rivista di caricamento
Il sistema d'alimentazione adotta il metodo di alimentazione dalla rivista e c'è complessivamente alimentazione di 1 rivista. Riempito a mano di pali mentre lavorare la rivista è caricato nella scanalatura di posizionamento del meccanismo di alimentazione, il sensore di rilevazione individua che la rivista esiste, il manipolatore comincia ad eliminare il materiale, il sensore di rilevazione individua che la rivista vuota esiste ed il sistema invia un segnale di allarme informare l'operatore per sostituire la rivista. Ci sono 6 generi di scatole materiali secondo la classificazione.
2.2. Manipolatore di presa materiale lineare
Afferrare adotta il metodo di aspirazione di vuoto; Il servomotore guida il manipolatore dell'adsorbimento di vuoto al movimento in una linea retta sulla ferrovia di guida. Fetta del palo della gru a benna di posizione del mezzo 6. Per evitare la situazione della laminazione continua durante il disegno di vuoto, un fan di deionizzazione è messo alla posizione d'alimentazione per eliminare la laminazione continua durante il disegno scaricando il vento ionico.
linea del nastro trasportatore 2,3
La linea del nastro trasportatore è usata per realizzare la trasmissione fare un passo dello strato del palo della batteria, che è composto di motore, di riduttore, di innesto elettromagnetico e di convertitore di frequenza. Quando lo strato del palo della batteria è trasportato alla posizione corrispondente con la linea di trasmissione, le funzioni differenti sono realizzate dalla stazione corrispondente.
3. Descrizione di attrezzatura principale usata
3.1. Meccanismo di alimentazione: 6 insiemi, consistendo della rivista di palo-caricamento e sensore di rilevazione, ecc., con le componenti pneumatiche dalla società del Giappone SMC, dal sensore di rilevazione dalla società di OMRON o di SUNXI e dal resto hanno progettato e prodotto dalla società dello zecheng.
3.2. Manipolatore d'alimentazione lineare: 1 insieme, composto di dispositivo di moto lineare, su e giù il meccanismo di moto, il dispositivo di aspirazione di vuoto, il fan di deionizzazione, il sensore di rilevazione, ecc., le componenti pneumatiche facendo uso dei prodotti di SMC del giapponese, i sensori di rilevazione facendo uso dei prodotti di OMRON o di SUNXI, il resto da progettazione della società dello zesheng e la produzione.
linea del nastro trasportatore 3,3: 1 stabilito, consistendo del motore, il riduttore, il convertitore di frequenza, il nastro trasportatore, il meccanismo di tensionamento, il profilo di alluminio, ecc., il motore ed il riduttore sono fatti dei prodotti della società orientale del Giappone, il nastro trasportatore è fatto dei prodotti della società del habasit della Svizzera ed il resto è progettato e fabbricato dalla società dello zecheng.
sistema di controllo elettrico 3,4: sistema di controllo elettrico: 1 stabilito, compreso lo SpA, touch screen, gabinetto di controllo elettrico e componenti elettriche a bassa tensione, ecc., SpA, ecc., è di usare i prodotti del omron del Giappone ed il touch screen è di usare il tongtai del kunlun.
4. Affidabilità del sistema
4,1 quando progetta lo schema, l'affidabilità del sistema pricipalmente è considerata: allarme di sistema e anti-interferenza, protezione di sicurezza e protezione a catena del sistema, ecc.;
4,2 il più distante possibile, componenti affidabili scelte: SMC per le componenti pneumatiche, il yamanshe per il motore, OMRON per il sensore, OMRON o il Mitsubishi per lo SpA;
4,3 progettazione, assemblea rigorosa e procedure di ricerca degli errori per assicurare il sistema sono perfetti ed affidabili;
5. Altri requisiti
alimentazione elettrica 5,1: 380V trifase, 60Hz, quarta terra di fase;
aria appiattita 5,2: 0.5mpa, ± 10% di fluttuazione di pressione d'aria.
5,3 dimensioni globali dell'attrezzatura: 1700*1000*1800 (lunghezza * larghezza * altezza)
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
