Sistema di miscelazione automatico della batteria della macchina a iniezione liquida ad alto rendimento 220V

Sistema di miscelazione automatico della batteria della macchina a iniezione liquida ad alto rendimento 220V

Pesando e sistema in lotti (miscelazione dei materiali dell'anodo e del catodo della batteria al litio, sistema di pesatura elettronico in lotti, ammucchiamento completamente automatico della batteria al litio)

parametro

Capacità dell'ingrediente: 5T/h

Accuratezza degli ingredienti: 0,2%

Ingrediente massimo: 1000KG

Materiale tipico

Sistema di miscelazione automatico di Ze cheng, materiali magnetici magnetici molli che mescolano sistema materiale, materiale materiale ternario di miscelazione delle batterie al litio, PVC che pesa il materiale di miscelazione, sistema di miscelazione materiale di cuoio, materie prime liquide che pesano il materiale di miscelazione, sistema di miscelazione del materiale di rivestimento, fertilizzante di BB che pesa il sistema di miscelazione materiale, sistema materiale di miscelazione automatica di gomma, sistema di miscelazione fogliare del fertilizzante, sistema di miscelazione materiale additivo, alimentazione che pesa il sistema in lotti, fertilizzante che pesa linea con la mescolanza della materia prima

Le caratteristiche di

La pesatura dell'ammucchiamento è ampiamente usata nell'industria chimica, nell'acciaio, in grano, in bacino ed in altre industrie. Con il miglioramento di automazione di fabbrica, la pesatura ed il sistema automatici in lotti hanno la tracciabilità dell'affidabilità, della stabilità e di rapporto, che sostituisce l'operazione manuale tradizionale ed elimina la perdita economica causata tramite l'operazione sbagliata. Di conseguenza, pesando ed ammucchiando svolge un ruolo estremamente importante nel processo di produzione.

Composizione del sistema in lotti

1. Delivery system della materia prima (fornito solitamente della stazione di borsa-apertura, della stazione di borsa-apertura per le piccole borse di 25kg, o della stazione di borsa-apertura per le borse di tonnellata)

2 sistema di trasporto materiale (1 vuoto di pressione negativa 2 di trasporto pneumatico di pressione positiva che alimenta una macchina di sollevamento di 3 secchi che alimenta a tubo 4 alimentazione a catena)

3. Sistema del silos di immagazzinamento (determini il materiale ed il volume del silos di immagazzinamento secondo il tipo di materie prime, proprietà e rapporto materiale, ecc.)

Sistema in lotti (tipo: metodo di incremento, metodo di perdita di peso di decremento. Trasporto: cinghia, vite, vibrazione, ecc.)

5. Miscelatore a valle (miscelatore conico, mescolatore a disco)

1. Funzioni dell'attrezzatura

Questa attrezzatura pricipalmente completa l'alimentazione automatica (negativa) della polvere materiale positiva del palo della batteria, la pesatura automatica, miscelazione automatica, il materiale misto automaticamente è caricata nell'automobile del trasporto, particelle vagliate caricate automaticamente nei barilotti.

2, parametri materiali:

2.1. Materiali positivi: Tempo di alimentazione totale di tutti i materiali: 15 minuti.

2. lotto del materialEach di 2,2 negazioni: Tempo di alimentazione totale di tutti i materiali: 10 minuti

3. Il barilotto materiale proposalArtificial tecnico ha citato la macchina d'alimentazione di vuoto (o l'alimentatore di vite) sotto, la paglia nell'IVA, il commutatore di inizio, macchina d'alimentazione di vuoto con l'aspirazione di pressione negativa ai barilotti materiali d'alimentazione, barilotti sotto il sensore di pesatura, individuante il peso totale W1 quando fissa la necessità materiale di A di aggiungere W2 pesa il materiale, l'attrezzatura, calcolo automatico del peso materiale del barilotto W3 = W1, W2, vite che trasporta il dispositivo determinato tramite rotazione del servomotore, il materiale a A che mescola i barilotti, quando peso raggiunge il W3, servomotore per fermarsi, valvola dell'IVA chiuso. (materiale B ha lo stesso principio)

Spolverizzi A, B nel corso di caricamento, mescolante la rotazione del motore dei barilotti, ha cominciato a mescolare, dopo la mescolanza, lo stirring di arresto, per mezzo del saltatore di quattro polveri che pesa il sensore che percepisce il peso materiale W1 della polvere, imbuto quando fissano il bisogno che alimenta il piccolo materiale dell'automobile, più il calcolo automatico dell'attrezzatura del peso W2 del peso materiale del barilotto W3 = W1, W2, servomotore guida la vite che trasporta il dispositivo per girare, materiale alla miscela a scalpore barrels, quando il peso raggiunge il W3, servomotore per fermarsi, valvola dell'IVA chiuse. La polvere di trasporto si aggiunge al vaglio oscillante, tramite cui le grandi particelle sono separate ed inserite nel cilindro di raccolta. La polvere schermata è inserita nel seguente carrello materiale

3.1. Macchina d'alimentazione di vuoto

Facendo uso del principio di vuoto, la polvere è trasportata al miscelatore sul secondo piano. La capacità di trasporto dell'attrezzatura è 6000KG/H. L'imbuto ismadeof304stainlesssteel.

meccanismo del dosatore 3,2

Pricipalmente è composto di telaio di sostegno, imbuto e sensore di pesatura. Carro armato di miscelazione su imbuto, fatto di acciaio inossidabile rispecchiato. Supporto angolare quattro che pesa i sensori, ciascuno con un peso massimo di 100Kg.

polvere 3,2 che trasporta meccanismo

Il servomotore guida la vite di trasporto per trasportare la polvere fuori. La vite specialmente progettata del drago a forma di lama è adottata per trasportare la polvere fuori con la rotazione del servomotore.

3.4. Automobile mobile

Muova indipendente il carrello, facendo uso del carrello materiale della macchina della polvere della borsa, spinta del carrello sul posto, aprono la copertura superiore, premono il pulsante di avvio, alimentazione automatica.

3.5. Apra il sacchetto al appoggio:

La stazione scaricante manuale SWDS800 è un'attrezzatura di borsa-apertura che svuotare il materiale nella stazione scaricante dopo la borsa è manualmente rotto.

L'operatore dispone la borsa sul sostegno e la spinge nella griglia. Dopo, l'operatore taglierà un foro verticale nella borsa e versa la borsa d'agitazione per trasformarlo vuota, il materiale da potere il saltatore. Il filtro pneumatico incorporato dal collettore di polveri può raccogliere la polvere prodotta nel corso dello svuotamento della borsa materiale. Per i modelli collegati del filtro dalla polvere, il filtro è pulito tramite l'iniezione di aria appiattita inversa. La polvere è caduto nuovamente dentro il saltatore.

Tipo no.: SWDS800

Scarico del peso: borsa 10~50kg/

● che scarica velocità: 80~160bags/h

area di filtrazione del ●: 9m

accuratezza di filtrazione del ●: 2um

consumo dell'aria del ●: 0.5m

un frantoio di 3,7 universali

La macchina è ampiamente usata per schiacciare molti generi di piccolo blocco, di striscia e di materiali minimi granulari e di medium di durezza in farmaceutico, in alimento e nelle industrie chimiche. La finezza della macinazione può essere regolata liberamente fra la maglia 12-120 secondo lo schermo e le esigenze della produzione.

La macchina USA il moto relativo ad alta velocità fra il disco mobile del dente ed il disco fisso del dente per schiacciare i materiali schiacciati tramite l'azione completa dell'impatto della barretta del dente, dell'attrito e dell'impatto dei materiali su a vicenda.

La struttura a macchina è progettazione semplice, scientifica e ragionevole, forte, funzionamento stabile, schiacciante l'effetto è buona, il materiale schiacciato può essere direttamente dallo sfiato della cavità della macinazione ospite, la dimensione delle particelle può essere ottenuta cambiando l'apertura differente della maglia, la parete interna del contenitore tutto il liscio di superficie lavorato, ha cambiato i modelli prima della rugosità della parete, il fenomeno di polvere accumulata, la medicina, l'alimento, prodotto chimico e l'altro processo di produzione più in conformità con le norme nazionali, ha raggiunto i requisiti «di GMP», da farmaceutico, da alimento, da industrie chimiche elogio e da fiducia degli utenti.

Pricipalmente è utilizzato in farmaceutico, alimento, il prodotto chimico e l'altra durezza delle industrie non è grande materiale che schiaccia le operazioni, ma anche possono essere usati per schiacciare la durezza bassa dei minerali non metallici, l'effetto è migliori.

Caratteristiche:

1. Finezza uniforme: (il tasso qualificato di prodotti finiti ≥98%), che può essere schermato uniformemente;

2. Ad alto rendimento: l'uscita massima di questa serie può raggiungere 2000Kg/h, inoltre, secondo i bisogni dei clienti può essere personalizzato con più grande uscita di attrezzatura non standard per soddisfare le richieste di uso dei clienti con ad alto rendimento;

3. Limitato dalle caratteristiche materiali: per esempio, è adatto a schiacciare tutti i tipi di cereali, di zucchero, di materiali medicinali, di ecc.;

4. Forte applicabilità: la piccola attrezzatura di prova può essere configurata con tensione 220V, che è ampiamente usata negli istituti di ricerca scientifica, in istituti universitari ed in scuole secondarie tecniche, ecc.;

5. Schiacciare metodo: disco del dente, tipo del martello;

6. Materiale: tutto l'acciaio inossidabile, acciaio inossidabile materiale del contatto;

7. Sistema operativo: bottoni comuni, touch screen dello SpA;

8. Rimozione di polvere: rimozione di polvere semplice, rimozione di polvere di impulso;

9. La macchina è fornita di rivestimento di circolazione dell'acqua per ridurre la temperatura della camera a macchina.

Iv. parametri tecnici:

sistema operativo 3,8

Operazione del touch screen. C'è potere sopra, arresto di emergenza, manuale, bottone automatico.

sistema di controllo 3,9

La macchina è fornita del bordo elettrico indipendente, commutatore della protezione di perdita, l'alimentazione elettrica della stabilità di CC e le altri componenti di circuito principale, SpA di controllo, relè, ecc. E collegamento esterno, facendo uso dei connettori e della tavola terminale. Lo SpA adotta il omron. Il soffitto del cavo elettrico è parzialmente perforato. I cavi fra l'altra attrezzatura sono fissati e convogliati al fondo.

3,10 IPD scorrono sistema di controllo

IPD avanzati scorrono sistema di controllo, pesante il sensore, SpA, il servomotore, tre unità di controllo controllo e si regolano, assicurano l'accuratezza di pesatura nell'ambiente dinamico, evitano eccessivo o la piccola quantità di elaborazione.

4. Composizione nell'attrezzatura

5. Lista di configurazione delle componenti importanti

6. Media di energia

Il compratore fornisce i seguenti media di energia

aria appiattita 6,1: 0,4 ~ 0.6mpa (4-6kgf/cm2), la portata di ogni pezzo di aria appiattita è 10L/min ed il grado di utilizzazione è 50%

6,2 temperature ambienti: 20 ~ 35℃

umidità relativa 6,3: 5 ~ 55% ORA

alimentazione 6,4: AC220V, monofase; La fluttuazione di tensione è meno di ±10%; Alimentazione elettrica: Grado di vuoto 3KVA/4.5: -101kp ~ -50kp.

7. Condizioni ambientali

Il dispositivo può funzionare senza barriera nelle seguenti condizioni ambientali.

una temperatura dinamica di 7,1 temperature: 5-35℃

Temperatura di stoccaggio: 0-40℃

7,2 umidità 30-80% ma nessuna condensazione.

7,3 non dovrebbero contenere il gas del sale, gas corrosivo del gas tossico.

la polvere 7,4 non avrà polvere conduttiva.

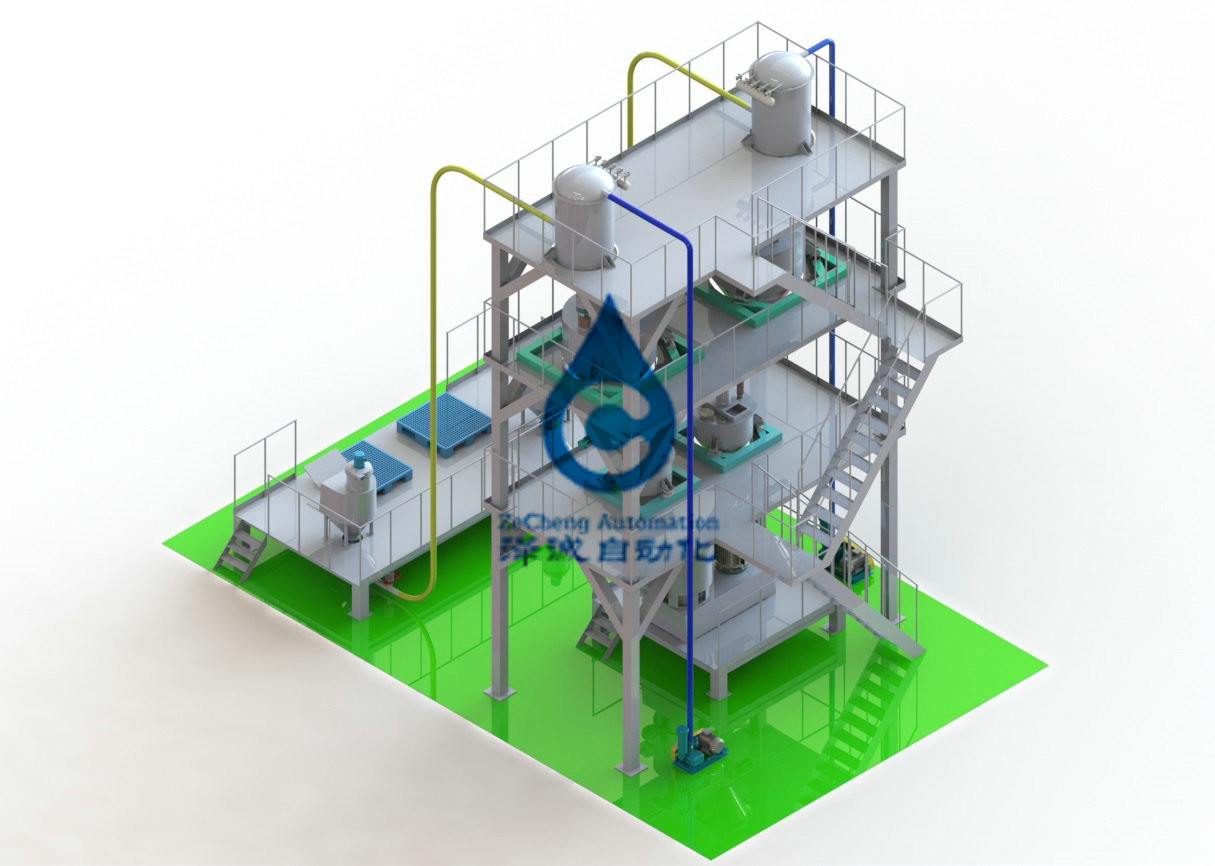

8. Rappresentazione schematica di attrezzatura

Impegno di cooperazione

1. Nuova promessa dell'attrezzatura

La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.

2. Impegno di riservatezza

La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.

3. Impegno di servizio di assistenza al cliente

(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;

(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh

(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
