Il filatoio automatico Palo dei semi di Palo trascina la saldatura automatica di nastro adesivo
1. Funzioni del dispositivo
L'attrezzatura pricipalmente è utilizzata per saldatura automatica delle anse del palo ed il nastro adesivo automatico, pricipalmente compreso la macchina della saldatura a ultrasuoni, palo trascina la tavola rotante di disposizione, le anse automatiche del palo, lo svolgimento del nastro, il taglio del nastro, il pollone adatto del nastro, il palo che posizionano il meccanismo, la struttura ed il sistema elettrico.
2. Requisiti di processo di produzione:
2,1 specifiche di prodotto applicabili:
una specificazione di 2.1.1 nastri: materiale della bobina, larghezza 6~16mm, lunghezza 20~70mm; Diametro del foro interno: 76mm, diametro massimo: 150mm.
una dimensione di 2.1.2 pali: larghezza 20-70mm, lunghezza 300-1500mm;
specificazione 2.1.3 delle orecchie del palo: larghezza 2~6mm, lunghezza 20~60mm;
2.2. Il disegno adesivo del campione è come segue:
2,3 requisiti specifici
2.3.1 applicano il nastro ad alta temperatura dietro l'orecchio del palo della saldatura.
2.3.2 requisiti di accuratezza: accuratezza d'alimentazione ±0.5mm, accuratezza di saldatura ±0.3mm, accuratezza adesiva ±0.5mm, accuratezza ±0.5mm di contrappunto di ripetizione;
efficienza di nastro adesivo 2.3.3: 20-24 pezzi/min (relativo alla competenza dei lavoratori);
tempo di impiego 2.3.4 della taglierina di nastro: > 100.000 volte;
2.3.5 realizzano l'adesivo medio e l'adesivo capo, il modo adesivo è su e giù pasta.
disposizione del palo di 2.3.6 manuali, posizionamento automatico e saldatura delle orecchie del palo.
2.3.7 dispongono manualmente il disco dell'ansa del palo sull'asse di alimentazione.
2.3.8 requisiti di saldatura: usando la nuova saldatrice del potere del cliente liberamente (nuovo polo positivo np-c-25-9000, palo negativo np-c-40-9000), la forma del punto della saldatura e la forza di saldatura sono determinate dalla saldatrice attuale del cliente.
3. Unità funzionale dell'indicatore

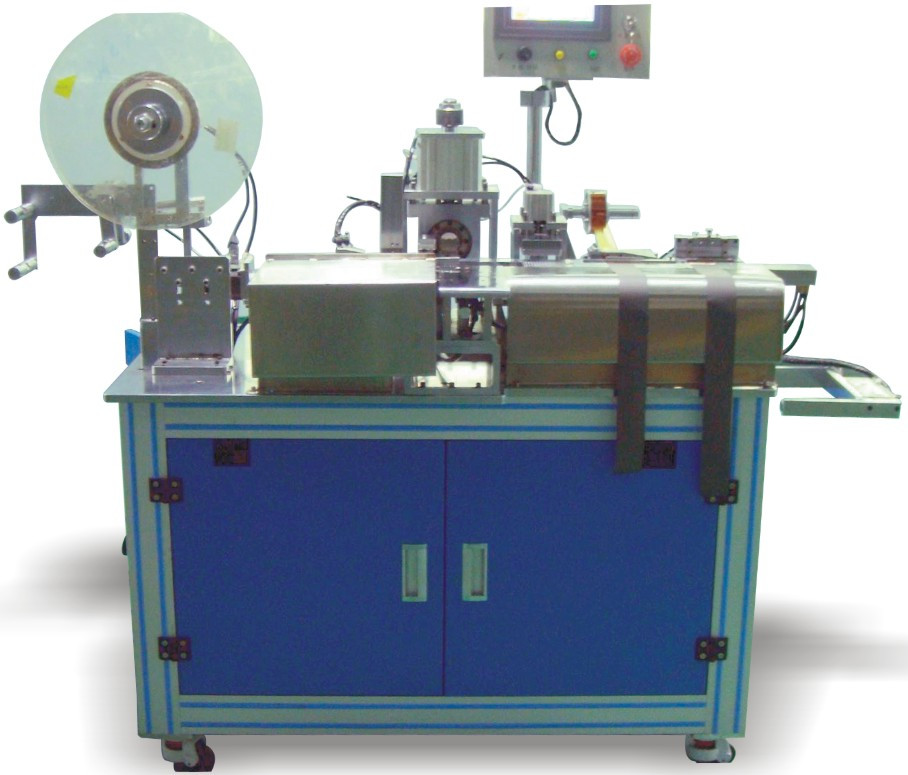

aspetto 3,1 del produttore semiautomatico
una descrizione di 3,2 componenti:
3.2.1 legano lo scarico con un nastro della componente: il rifornimento di carburante rapido è realizzato tramite l'asse manuale del gonfiamento. E con un meccanismo di posizionamento rapido per assicurare il nuovo nastro velocemente che posiziona.
una componente di 3.2.2 tensioni: la tensione della ruota di frizione è usata per controllare il riavvolgimento e lo scarico della bobina.
una componente di 3.2.3 guide: la cinghia attraversa il meccanismo della guida prima di entrare nel rullo premente.
una componente di 3.2.4 adesivi: il nastro adesivo è svolto attraverso il meccanismo di svolgimento, materiali automaticamente d'alimentazione ed è adsorbito sul pollone. Quando i pezzi di palo esistono, il nastro adesivo si applica automaticamente ed il nastro adesivo è simultaneamente applicato dai lati superiori e più bassi. Il nastro adesivo medio ed il nastro adesivo capo possono essere realizzati.
un'ansa di 3.2.5 pali che posiziona componente: il lavoratore installerà il disco dell'ansa del palo sull'albero di posizionamento e l'ansa del palo sarà fornita di dispositivo d'alimentazione automatico.
assemblea d'alimentazione dell'ansa di 3.2.6 pali: il servomotore guida la vite della palla per girare, guida l'ansa del palo per inserire nella lunghezza fissa ed ha tagliato.
palo 3.2.7 che posiziona componente: il lavoratore dispone il palo nel meccanismo di posizionamento per posizionare, il pollone di vuoto assorbe automaticamente il palo ed automaticamente lo invia alla stazione di saldatura per saldatura automatica.
3.2.8 componenti di saldatura: dopo che le anse del palo sono inviate alla posizione di saldatura, la saldatrice salderà automaticamente le anse del palo e le lamiere di palo (fornite dal cliente della saldatrice). Può saldare l'orecchio medio del palo dell'orecchio e della testa del palo.
film 3.2.9 che riceve componente: dopo che l'elettrodo è saldato, il pollone metterà automaticamente l'elettrodo sulla barretta di ricezione materiale.
3.2.10 componenti elettriche: Controllo dello SpA. Operazione del touch screen.
4. Requisiti ambientali del sito
4,1 temperature ambienti: 0 ~ 40℃;
umidità relativa 4,2: 20-90% RH;
alimentazione elettrica 4,3: 220V monofase, 50Hz; Gamma di fluttuazione di tensione: ±10%;
4,4 nessun gas corrosivo, liquido o gas esplosivo sul sito.
aria appiattita 4,5: 5 ~ 6.5bar, gamma di fluttuazione di pressione: ±10%;
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
