Macchina di sigillamento della scanalatura di rotolamento di Shell della catena di montaggio del pacchetto della batteria di Supercapacitor
Shell - linea della scanalatura di rotolamento
introduzione 1,1 alle funzioni ed ai principi del dispositivo:
La catena di montaggio automatica è composta di alimentatore automatico delle coperture, di rullo automatico della scanalatura e di linea circolare del trasportatore. Fra loro, la macchina d'alimentazione delle coperture automatiche è utilizzata per realizzare le funzioni dell'aspirazione ad entrambe la conclusione della cellula nuda, del diametro esterno che modellano, del diametro che misurano, della modellatura automatica dell'orecchio negativo dell'elettrodo, dell'orecchio piegante del palo, dell'alimentazione automatica delle coperture di alluminio, della pulizia di salto e dell'alimentazione automatica delle coperture. Il laminatoio automatico della scanalatura è utilizzato per realizzare le funzioni dell'iniezione automatica dell'olio lubrificante, il rotolamento della scanalatura ed il sigillamento della batteria e la linea dell'anello è usata per realizzare il ciclo di logistica della batteria in ogni unità della linea di produzione.

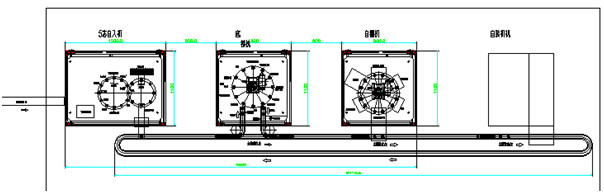

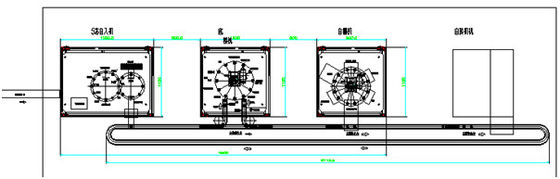

aspetto globale 1,2 dell'attrezzatura (con i disegni)
dimensione globale 1.2.1: lunghezza: larghezza di 4500mm x: altezza di 1200mm x: 1600mm;
aspetto 1.2.2: il telaio sollecitato adotta la struttura della saldatura del quadrato-passaggio e la struttura superiore di sigillamento adotta la struttura di profilo della lega di alluminio, sigillata con il plexiglass;
un'interfaccia di 1.2.3 operazioni: ogni dispositivo è fornito di touch screen indipendente azionato, che è facile da operare e facile da mantenere;
1,3 componenti principali dell'attrezzatura
1.3.1 componenti pneumatiche: Prodotti di SMC del Giappone;
sistema di controllo elettrico 1.3.2: lo SpA adotta i prodotti di OMRON del Giappone ed il touch screen adotta i prodotti di EVIEW;
ferrovia di guida lineare 1.3.3, vite della palla, cuscinetto lineare, ecc.: I prodotti di HAIWIN sono adottati;
servomotore 1.3.4: i prodotti di panasonic sono usati; Motore passo a passo: facendo uso dei prodotti della società di Sanyo del Giappone;
sistema di elaborazione visivo 1.3.5: Prodotti di KEYENCE del Giappone;
alimentazione elettrica della saldatura a punti 1.3.6: prodotto 8000A della società di miyaki del Giappone;
divisore rotatorio 1.3.7: i prodotti della società consociata di abbronzatura di Taiwan sono adottati;
2. Materiali ricevuti e specifiche di prodotto adatte per la linea di produzione
gamma di specificazione di prodotto 2,1 che l'attrezzatura può produrre: i prodotti di 35600 serie;
forma polare dell'orecchio 2,2: 1 orecchio positivo; Un orecchio negativo dell'elettrodo; Le orecchie positive e negative dell'elettrodo dovrebbero essere nello stato verticale quando la batteria è fornita.
2,3 il campo di tolleranza del diametro delle cellule potranno soddisfare le richieste di caricamento di alluminio automatico delle coperture.
Iii. parametri tecnici dell'attrezzatura
tasso qualificato 3,1 di prodotti dell'attrezzatura: ≥95% (dovuto i cattivi prodotti causati dalla macchina)
3,2 capacità/velocità dell'attrezzatura: 20PPM;
incidenza guasti dell'attrezzatura 3,3: ≤5% (guasto causato da attrezzatura soltanto)
attrezzatura 3,4 elettrica: tensione AC220±10%, potere 10KW
aria appiattita 3,5: 0.6mpa
la buona prestazione ergonomica 3,6 dovrebbe essere raggiunta nella progettazione a macchina;
l'alluminio 3,7, l'acciaio inossidabile o placcare sono preferiti come i materiali strutturali della macchina;
Quattro, ogni principio a macchina del lavoro e breve spiegazione
macchina d'alimentazione della batteria automatica 4,1
introduzione 4.1.1 alle funzioni ed ai principi del dispositivo:
La macchina d'alimentazione della batteria automatica è un'attrezzatura di produzione completamente automatica, che è utilizzata per realizzare le funzioni afferrare automatico di 35600 batterie, dell'aspirazione delle polveri ad entrambe l'estremità, batteria che modellano, ansa del catodo che posiziona e che modella, misura del diametro, l'ansa di piegatura del palo, la polvere assorbente delle coperture d'alimentazione e di alluminio delle coperture di alluminio, l'alimentazione automatica della batteria e la soppressione automatica.
La batteria che la macchina d'alimentazione delle coperture automatiche adotta un modo completamente automatico, la batteria è introdotta automaticamente alla stazione di lavoro dalla cinghia di tirata di pre-sequenza con il modo del robot andante a prendere automatico afferrare ed il carico, l'alimentazione delle coperture della batteria adotta il modo di impilamento del silo, l'identificazione automatica del positivo e la negazione.
flusso di azione dell'attrezzatura 4.2.2
Il cordone per inviare le batterie alla stazione di alimentazione automatica - robot di raccolto voglia le batterie che vanno a prendere e posizionare il dispositivo è messo nel quadrante rotatorio alle batterie per estrarre automaticamente la polvere, i chirurghi cosmetici per fare le batterie di plastica ed il diametro della camera di prova - automatica per diserbare fuori le batterie incompetenti - rotazione del posizionatore ed il posizionamento dell'orecchio del palo negativo dell'orecchio che rimodella un'organizzazione della plastica dell'orecchio di due pali - piegamento automatico sull'orecchio dell'anodo - identificazione automatica di alluminio dell'alimentazione automatica delle coperture (direzione positiva e negativa) e coperture di alluminio automaticamente nel piccolo quadrante che posiziona dispositivo sull'aspirazione delle polveri di alluminio delle coperture, batterie, coperture di alluminio di caricamento automatico - manipolatore di rotazione nell'ambito dell'andare a prendere della batteria gira 180 ° nel dispositivo di la linea e l'elettricità del trasportatore lo stagno è trasportata alla stazione del afterwork seguendo la linea del trasportatore.
composizione 4.1.3 delle componenti principali
robot di carico di 4.1.3.1 della cellula elettrica: il robot di 4 dof è utilizzato per realizzare il carico automatico della cellula elettrica.
sistema d'alimentazione automatico di 4.1.3.2 delle coperture di alluminio: sono composte di silos di immagazzinamento, di dispositivo anteriore e posteriore rotatorio del meccanismo di alimentazione, del motore, del riduttore, delle coperture di alluminio di rilevazione, ecc., che è usato per realizzare l'alimentazione automatica delle coperture dell'alluminio della batteria.
quadrante rotatorio della stazione di 4.1.3.3 12: 1 stabilito, consistendo del motore, riduttore, 12 dispone il divisore rotatorio, l'innesto elettromagnetico, posizionanti la maschera, il disco di indirizzamento di 12 stazioni, ecc., è usato per realizzare la trasmissione girante di posizionamento e premendo della batteria e ad ogni stazione.
quadrante rotatorio della sei-stazione di 4.1.3.4: uno stabilito, consistendo del motore, del riduttore, del divisore rotatorio della sei-stazione, posizionando la maschera, dividente il piatto, ecc., è usato per la trasmissione delle coperture della batteria e l'assemblea di batteria.
batteria di 4.1.3.5 che modella stazione: è composta di manipolatore caricantesi, una mano di pressione per la batteria che modella e un sensore, ecc. di rilevazione, che è usato per afferrare la batteria dalla linea di trasmissione, la modellatura del diametro esterno della batteria dopo l'avvolgimento e la rilevazione del diametro esterno della batteria.
4.1.3.6 che posiziona stazione dell'orecchio negativo dell'elettrodo: è composto di dispositivo girante automatico e di meccanismo di rilevazione di posizione dell'orecchio dell'elettrodo, ecc. negativi, che è usato per realizzare il posizionamento dell'orecchio negativo dell'elettrodo della cellula elettrica.
orecchio negativo di 4.1.3.7 che modella stazione: è composta di modellante meccanismo di pressione e di sensore di rilevazione, che sono utilizzati per la modellatura delle due orecchie negative rispettivamente.
stazione di piegamento automatica di 4.1.3.8 dell'ansa negativa: è composta di cellula elettrica che posiziona il meccanismo e 2 meccanismi di piegamento automatici dell'ansa negativa, che è usata per realizzare il piegamento automatico dell'ansa negativa.
stazione di carico di 4.1.3.9 della cellula elettrica: è composta di coperture di alluminio che posizionano il meccanismo, il meccanismo di carico automatico della cellula elettrica, il sensore di rilevazione, ecc., che è usato per realizzare il carico automatico della cellula elettrica.
stazione di scarico rotatoria della batteria di 4.1.3.10: è composta di afferrare il manipolatore girante, ecc., che è usato per realizzare la batteria da lanciare verticalmente dalla bocca al fondo dopo il carico nelle coperture di alluminio e per mettere nella base della batteria della linea di trasporto circolare.
laminatoio automatico della scanalatura 4,3
introduzione 4.3.1 alle funzioni ed ai principi del dispositivo:
Questo laminatoio automatico della scanalatura è un'attrezzatura di produzione completamente automatica, che è utilizzata per realizzare il rotolamento automatico della scanalatura della batteria cilindrica 35600. La precisione dimensionale della scanalatura è come segue (può essere modificata e regolato secondo le coperture della batteria ed il cappuccio reali del partito a):

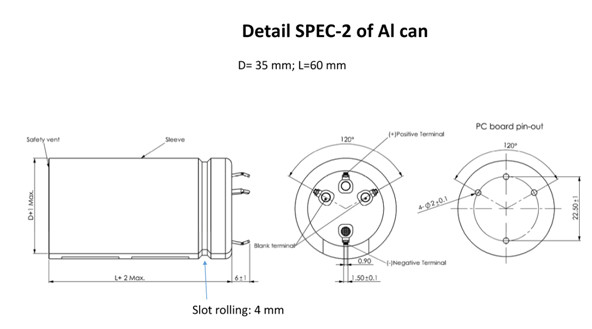

Dimensione della scanalatura del rotolo
Con la base della batteria con la linea del trasporto, tramite la batteria del manipolatore di rotazione che va a prendere nel quadrante rotatorio che posiziona il dispositivo (2 a), il disco di divisione è fatto per ogni posizione sul seguente lavoro: l'iniezione automatica delle coperture della batteria, la scanalatura automatica del rotolo, vuoto succhia sulla polvere e la rilevazione dopo che rotolando le coperture di alluminio della scanalatura per vedere se ci sono rottura, cortocircuito, rilevazione automatica nel rivestimento della parete cellulare, taglio automatico, ecc. Dopo che la scanalatura di rotolamento è completata, la batteria è trasportata con la linea del trasportatore dell'anello e la batteria è eliminata manualmente dalla base ed è messa nel disco di rotazione.
flusso di azione di 4.3.2 dispositivi
Con la batteria del telaio con la linea del trasportatore alla ruota ed alimenti una batteria rotatoria del manipolatore che vanno a prendere e la ruota dell'interno che posiziona il dispositivo 2 (1) - > la batteria con e senza la rilevazione automatica e la batteria sgusciano lo spruzzo - scanalatura automatica del rotolo - vacuum la prova assorbente di vuoto rotta coperture della batteria e della polvere - > prova al rivestimento della parete cellulare, soppressione automatica di cortocircuito della batteria.
composizione 4.3.3 delle componenti principali
quadrante rotatorio della sei-stazione di 4.3.3.1: è composto di motore, di riduttore, di divisore rotatorio della sei-stazione, di innesto elettromagnetico, di maschera di posizionamento e di sei-stazione dividenti il quadrante, ecc., che è usato per realizzare il posizionamento e la pressione della batteria e la trasmissione girante ad ogni stazione.
4.3.3.2 che gira manipolatore d'alimentazione (più basso) superiore: è composto di 180° a due posizioni che ricambia il meccanismo di rotazione, meccanismo commovente superiore e più basso, dito pneumatico, batteria che posizionano il dispositivo, sensore di rilevazione, ecc., che è usato per realizzare l'alimentazione e lo scarico automatici della batteria dalla linea di trasporto al laminatoio della scanalatura.
rilevazione di caricamento della batteria di 4.3.3.3 e stazione automatica dell'iniezione dell'olio: è composta di sensore di rilevazione, di dispositivo automatico dell'iniezione dell'olio, di sostegno fisso, ecc., che è usato per il controllo se c'è qualunque caricamento della batteria ed iniezione dell'olio lubrificante sulla superficie delle coperture della batteria per ridurre l'attrito della fresa sulle coperture della batteria durante la scanalatura di rotolamento.
stazione automatica della scanalatura di rotolamento di 4.3.3.4: è composta di meccanismo di sollevamento elastico della batteria, posizionando il meccanismo, il mandrino guidante, testa dell'utensile rotante, su-premere e meccanismo di alimentazione camma tipo il meccanismo realizzare la scanalatura automatica di rotolamento della batteria.
la polvere e l'alluminio di aspirazione di vuoto di 4.3.3.5 sgusciano la stazione di rilevazione di danno: è composta su e giù di meccanismo del movimento, di meccanismo di aspirazione di vuoto, di meccanismo di rilevazione di vuoto, ecc., che è usato per l'aspirazione delle polveri dalla parete interna della batteria dopo il rotolamento la scanalatura e della rilevazione di danno di alluminio delle coperture.
stazione di prova dell'isolamento di 4.3.3.6: è composta su e giù di sonda di moto, di sensore di rilevazione, di tester dell'isolamento, ecc.
posizione d'incollatura automatica di 4.3.3.7: è composta di meccanismo di moto del up-down, un meccanismo girante di moto e un sistema, ecc. d'incollatura, che è usato per realizzare l'incollatura automatica della parete interna della batteria.
linea anulare del trasportatore 4,4
Questa linea di trasmissione è usata per realizzare la circolazione della batteria (installata nel telaio) in ogni stazione della linea di produzione. La stazione corrispondente è fornita del meccanismo della fermata-fermata e del meccanismo di alimentazione. La batteria completata dalla scanalatura di rotolamento è caricata nel vassoio di volume d'affari tramite il manipolatore d'alimentazione.
Cinque: configurazione e norma generali dell'attrezzatura
un colore di 5,1 dispositivi: il bordo di colore prevarrà
5,2 10MM di misurazione dalla parete esterna della macchina, il rumore del ≤ 80db dell'attrezzatura
5,3 l'attrezzatura rispondono alle norme di sicurezza di materiale meccanico ed elettrico pertinente dello stato e tutti i norme di sicurezza e requisiti richiesti dal codice della sicurezza del partito A.
5,4 il manuale dell'operazione di cinese ed il manuale di manutenzione dell'attrezzatura sono attaccati.
il diagramma di controllo elettrico 5,5, il diagramma di controllo pneumatico, la specificazione delle parti acquistate, il codice sorgente ed altri materiali della macchina saranno consegnati a caso.
5,6 il venditore forniranno al compratore la lista ed i disegni di varie parti per la sostituzione delle varietà.
5,7 parti d'uso sono attaccate all'attrezzatura:
5,8 forniscono una lista delle parti vulnerabili, compreso il nome, il numero delle unità, la specificazione, il modello o il disegno, marca, stimata vita ed altre informazioni.
Vi. requisiti della condizioni di funzionamento dell'attrezzatura
6,1 pesi di attrezzatura: circa 600Kg; Dimensione dell'attrezzatura: altezza del × di larghezza del × di lunghezza = 2100mm×1300mm×1540mm;
6.2. Temperatura ambiente: determinato dall'ambiente dell'officina del partito a;
6,3 controllano l'alimentazione elettrica: 220V monofase, 50HZ, gamma di fluttuazione di tensione 5KVA: + 10%-10%;
6.4. Aria appiattita: dopo l'essiccamento, stabilizzazione di pressione e di filtrazione: la pressione dello sbocco è maggior di 5.0kg/cm2;
6,5 fanno festa la a si assicureranno che l'aria sul sito sia senza impedimenti;
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
