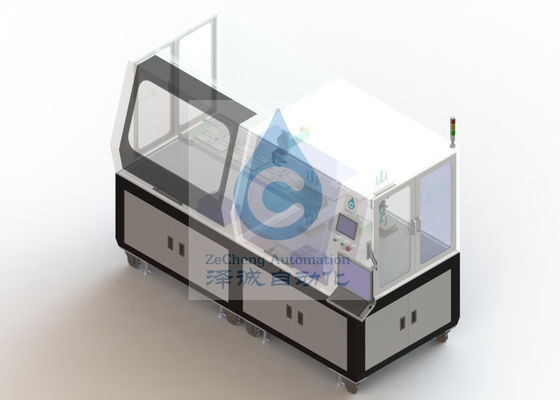

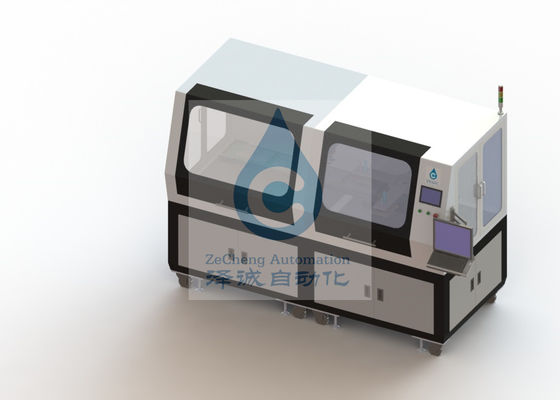

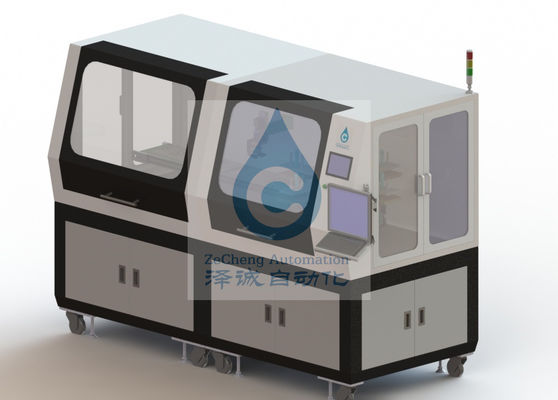

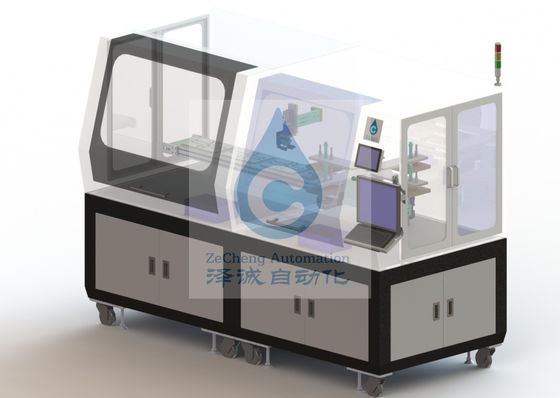

Apparecchiatura di collaudo ad alta velocità di qualità di potere 3.7V50AH del piatto automobilistico della batteria
1. Requisiti di progettazione della macchina di ispezione di qualità dell'elettrodo della batteria:
1.1. Sulla base dei requisiti di ispezione di qualità del piatto sinterizzato dell'elettrodo della batteria fornito dal cliente dell'alimentazione elettrica del changhong di Sichuan, questa attrezzatura progetta e fabbrica una macchina di ispezione del piatto dell'elettrodo della batteria. Usando il principio della rappresentazione del CCD, i piatti dell'elettrodo con polvere, il graffio, la crepa, il campionamento ed altri problemi di qualità di superficie sono selezionati ed i prodotti qualificati sono raccolti nella scatola materiale.
1.3. Capacità di produzione e parametri trattati della macchina di ispezione di qualità dell'elettrodo della batteria: la velocità di produzione del piatto dell'elettrodo è regolabile con 20 pezzi di /min.
2. Configurazione di attrezzatura principale
| NO. | Composizione nel sistema | La configurazione di sistema | Quantità |
| 1 | Sistema dello scaffale | Componenti dello scaffale | 2 |
| La base di appoggio | 2 | ||
| 2 | Sistema d'alimentazione | Componenti del recipiente | 4 |
| Assemblea di Jack - motore | 1 | ||
| Componente della spazzola | 1 | ||
| Il sensore | 2 | ||
| cilindro | 1 | ||
| 3 | Sistema della tazza di aspirazione della stazione 4 | Servomotore | 1 |
| Componenti di Chuck | 4 | ||
| Separatore di camma | 1 | ||
| Valvola rotativa di posizione 4 | 1 | ||
| Di nuovo alla tavola | 1 | ||
| 4 |
Sistema di rilevamento del CCD
|
Il CCD | 2 |
| stent | 2 | ||
| La sorgente luminosa | 2 | ||
| 5 |
Sistema del nastro trasportatore
|
Posizionamento del dispositivo | 12 |
| Nastro trasportatore | 1 | ||
| accoppiamento | 1 | ||
| Pezzo meccanico | 1 insieme di | ||
| Motore passo a passo | 1 | ||
| 6 | Soppressione del sistema della raccolta | Componenti del recipiente | 4 |
| Assemblea di Jack - motore | 1 | ||
| Componente della spazzola | 1 | ||
| Il sensore | 2 | ||
| cilindro | 1 | ||
| 7 |
Soppressione del sistema di manipolazione
|
Servomotore | 2 |
| accoppiamento | 2 | ||
| Guida lineare | 4 | ||
| Tazze di aspirazione di vuoto | 8 | ||
| Vite della palla | 2 | ||
| cilindro | 2 | ||
| 8 | Sistema elettrico | SpA | 1 |
| estensione | 2 | ||
| Touch screen | 1 | ||
| Componenti elettriche | Un lotto | ||
| Il computer | 1 insieme di | ||
| 9 | Il sistema di software | Software per l'elaborazione dell'immagine | 1 |
| Software del sistema di memorizzazione della base di dati | 1 |
3. Parametri tecnici dell'attrezzatura
| Le specifiche della macchina proiettano | ZCCF02A |
| vuoto | ≤-88KPa |
| Potere totale (chilowatt) | AC220V, 50HZ 3KW |
| Potere di funzionamento normale (chilowatt) | AC220V, 50HZ 2KW |
| Il peso | 1.5T |
| Tasso di rotazione del dispositivo | 95% |
| Tasso del passaggio dell'attrezzatura | 98% |
4. Componenti principali dell'attrezzatura
Questa attrezzatura principale UTILIZZAZIONE il principio della rappresentazione del CCD per prendere le foto sulla superficie del palo e lo paragona al palo standard per giudicare se è qualificata oppure no. Quando non c'è palo, la scatola materiale può essere commutata automaticamente. Il manipolatore succhia sullo strato del palo dalla scatola materiale e lo gira 90 gradi. Il CCD individua il fondo dello strato del palo e lo gira 90 gradi. I prodotti qualificati continuano a muoversi sul nastro trasportatore verso la stazione di cui sopra di rilevazione, dopo la rilevazione inviata automaticamente alla stazione di scarico, prodotti qualificati nella scatola materiale, prodotti incompetenti nella scatola residua.
un sistema di 4,1 strutture: la saldatura quadrata del passaggio 4080 è adottata, che è costante ed affidabile e l'aspetto della guarnizione della lamiera sottile può efficacemente impedire la polvere entrare.
4,2 che si alimentano e sistema di scarico: la scatola materiale universale della macchina di laminazione e del vaglio è adottata e le due stazioni sono scambiate per realizzare la produzione continua. Il sensore materiale è fornito al fondo della scatola materiale per allarmare automaticamente e commutare automaticamente la scatola materiale.
4.4. Sistema di manipolazione d'alimentazione rotatorio: il divisore preciso di camma è usato per una rotazione di 4 posizioni, 1 pezzo di palo di posizione che si alimenta, rilevazione del CCD di 2 posizioni, 3 posizioni ha qualificato i prodotti è messo nel dispositivo del nastro trasportatore, 4 posizioni che i prodotti incompetenti sono messi nel contenitore di residuo.
un sistema di 4,5 nastri trasportatori: il servomotore guida il nastro trasportatore per fissare la distanza ed il nastro trasportatore è fornito di un dispositivo, che può efficacemente posizionare il pezzo di palo.
sistema di manipolazione d'alimentazione 4,6: il servomotore o il cilindro rodless guida il manipolatore del pollone per muoversi sulla ferrovia di guida ed automaticamente succhia sul piatto di palo e lo mette nella scatola d'alimentazione corrispondente.
4.7. Sistema della copertura superiore: adotti la struttura della saldatura della lamiera sottile, bella forma, adotti la progettazione di sigillatura unica della struttura, efficacemente impedisca la polvere la caduta nell'attrezzatura.
5. Requisiti ambientali
Fornisca prego il seguente medium di energia
5,1 l'alimentazione elettrica
5.1.1 tensione AC220V± 10%
5.1.2 frequenze 50 hertz + 1 hertz
5.2. Temperatura: 5-35℃
Temperatura di stoccaggio: 0-40℃
5.3. Fonte di aria: 0.4-0.6mpa
5,4 l'umidità 30-80% ma non dovrebbe inumidire.
5,5 là non sono gas corrosivo, liquido o gas esplosivo sul sito
5,6 requisiti di colore dell'attrezzatura: secondo il piatto di colore o il numero di colore fornito dal partito a, il computer è bianco.
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
