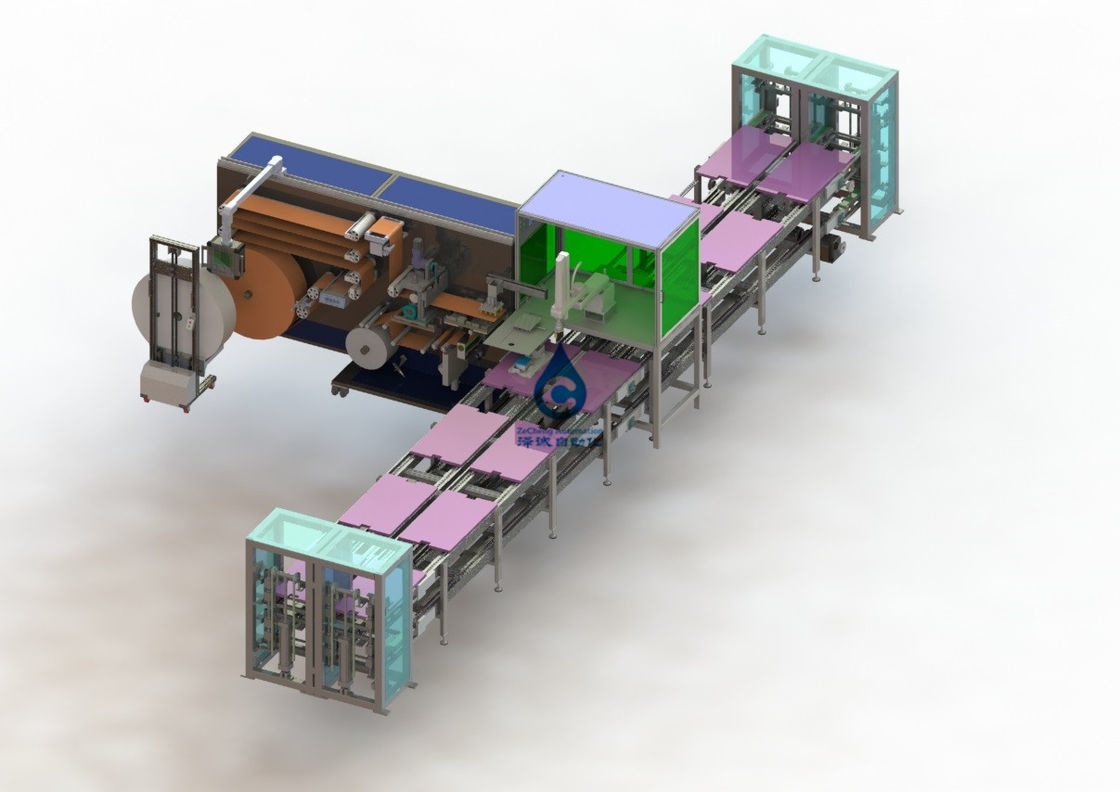

Attrezzatura automatica del cotone dell'ingresso della schiuma della batteria della catena di montaggio del pacchetto della batteria singola
1, introduzione dell'attrezzatura
1,1, questa attrezzatura sono pricipalmente applicabili alla singola batteria della carta fuori tipa a un solo strato a un solo lato della colla del cotone automatico della schiuma (substrato di PMP (produzione massimale possibile)). L'attrezzatura pricipalmente comprende il sistema di gomma su due lati del rilascio, il sistema di correzione, il sistema d'alimentazione della piattaforma, il sistema delle scorte, il sistema trattato di correzione, il sistema di azionamento, il sistema tagliante, il sistema di spogliatura del nastro, il sistema della separazione del nastro, il sistema automatico adesivo, il sistema di azionamento, il sistema della piattaforma del ricevitore, il sistema della raccolta, il sistema meccanico, sistema elettrico, caricante il sistema del carrello.
1,2, caratteristiche dell'attrezzatura
1.2.1, rotolo automatico, tagliare automatico, colla automatica.
1.2.2, non raggiungere alimentazione di arresto.
1.2.3, rottamano la raccolta automatica.
2,3, la funzione principale del dispositivo
Parametri tecnici chiave
1. L'efficienza adesiva deve incontrare 10S per attaccare 4 adesivi ai 4 centri;
2. La direzione adesiva di altezza Z del corpo può essere regolato, distanza capa dell'adesivo alla superficie adesiva 0-250mm regolabili, servomotore con la funzione di frenaggio e posizione discendente con la funzione dura meccanica della protezione di limite;
3. Il collegamento sincrono della striscia adesiva della macchina due dell'adesivo e può incontrare la larghezza delle due distanze adesive della direzione della striscia può essere regolato automaticamente, gamma di adeguamento 0-200mm;
4. Lo spazio di stoccaggio di intero volume dovrebbe essere soddisfatto con l'intero spazio di stoccaggio materiale del volume;
5. per incontrare la funzione di ogni centro allegato a 1 pezzo di orizzontale adesivo della striscia (direzione elettrica di lunghezza del centro) e battito per soddisfare le richieste (dell'adesivo della struttura quattro-asse a macchina preferibilmente per assicurare stabilità e da progettare con analisi di simulazione di vibrazione e di resistenza), assicurare la stabilità dell'attrezzatura;
6. L'accuratezza adesiva è soddisfatta: una distanza della barra verticale 1 e due dei requisiti di 0.5mm, 2, la gamma adesiva di accuratezza di effetto della macchina di tutto di .5mm (coperture l'impatto della tolleranza componente del centro),
7. L'attrezzatura ha CCD che indirizza la funzione, secondo il centro che indirizza e le necessità del battito di calcolo di indirizzo del CCD della striscia di soddisfare le richieste, secondo il tasso di accuratezza adesivo di 99,95 e l'analisi del battito possono essere CCD che parla ai dettagli di funzione e battere l'ottimizzazione;
8. Deve essere un meccanismo del bastone di tensione del nascondiglio (pressione regolabile) fra la raccolta e la taglierina e 2 insiemi del meccanismo di compressione e dell'alimentazione principale prima della taglierina e prima del rotolo;
9. L'attrezzatura adotta il rigonfiamento in aumento dell'asse del gas standard e stringendo la bobina, il lato adesivo su due lati del rotolo ha un meccanismo di plastica di pressione per impedire la direzione obliqua materiale del rotolo;
10. L'operazione artificiale dell'area vestentesi e del meccanismo della taglierina ha un isolamento sicuro di area della protezione;
11. L'asse di gas-aumento (cioè il erlast dell'alimentazione superiore) ha la funzione della compensazione di spostamento;
12. L'operazione artificiale dell'area vestentesi e del meccanismo della taglierina ha un isolamento sicuro di area della protezione;
13. L'asse di gas-aumento (cioè il piatto dell'alimentatore superiore) ha la funzione della compensazione di spostamento;
14. L'altezza della manica della bobina non è più superiore a 1000mm, che è conveniente per caricamento e lo scarico manuali;
15. Il carrello elevatore speciale di caricamento dell'ingresso materiale della partita del film, funzione di sicurezza soddisfa le richieste (almeno 1 cavo per cavo);
16. Il piatto materiale dell'alimentazione e la configurazione laterale materiale del sensore di raccolta di posizione materiale del piatto è perfetti, con la mancanza di funzione dell'allarme livellato del materiale 2 (primo livello per la mancanza di allarme materiale, il secondo livello per l'allarme del NO--materiale);
17. Il meccanismo adesivo del bastone ha funzione del anti-bastone, la larghezza della striscia è sufficiente per la lunghezza della compatibilità (trattamento materiale del anti-bastone/trattamento del proform);
18. Con la piattaforma artificiale del collegamento della colla, per impedire la de-colla, il rotolo materiale è fornito di doppia striscia di compressione del meccanismo a pressione;
19. La piattaforma prima e dopo il meccanismo di pressione per raggiungere la striscia adesiva d'alimentazione che stringe la funzione, il mezzo è fornito di taglierina manuale (striscia della colla di due-strato quando tagliano l'adesivo), fornita della funzione a due mani del bottone di controllo, colla manuale conveniente;
20. La piattaforma del collegamento della colla prima e dopo il sensore materiale di rilevazione, la sezione anteriore della rilevazione di mancanza di back end materiale della piattaforma per aumentare il meccanismo per aumentare la piattaforma ha lasciato la striscia della colla, attraverso il residuo del nastro del nascondiglio per assicurare che il meccanismo di colla-taglio non si fermasse durante il cambiamento di colla;
21. Il dispositivo ha la funzione del nascondiglio della striscia, nasconde 4 metri, con meccanismo di tensionamento attivo/passivo, alimentando e nascondendo la funzione perfetta (nascondiglio ragionevole vuoto della striscia preferibilmente su e giù il modo del nascondiglio);
22. Se il nastro capo adesivo del pezzo della pasta ed il nastro del pezzo del nascondiglio non è indipendenti ed il contro movimento capo adesivo, il corpo a macchina adesivo del nascondiglio (meccanismo di carta fuori tipo compreso del nascondiglio della raccolta) ha nascondiglio attivo e passivo, sopra l'efficace nascondiglio di tensione del bastone della striscia adesiva, assicurare che lo stoccaggio lento trattato adesivo funzione stretta non venga a mancare, del popolare adesivo della striscia non, della rilevazione materiale, della compensazione della colla e della funzione dell'allarme perfetti;
23. La necessità di posizione dell'alimentazione del film e di posizione di taglio di avere meccanismo attivo di correzione, sensore di rilevazione può efficacemente individuare la direzione obliqua di contrappeso, l'accuratezza di correzione per incontrare la distanza fra la correzione degli elementi estremi e le necessità di progettazione della taglierina assicurare l'accuratezza di correzione), per assicurare il trasporto dell'accuratezza di gomma di posizione;
24. Il meccanismo della colla di taglio con la funzione automatica di pulizia dello strumento, posizione della colla di taglio ha il bottone a due mani di controllo ed il bottone di rilascio del meccanismo di compressione, la raccolta del lato e rilascio manuali di ricerca degli errori materiale;
25. Il meccanismo di taglio ha la precisione del recupero rapido che taglia dopo che manutenzione/cambiamento del coltello (richiede la realizzazione di insegnamento di parametro);
26. I requisiti di frequenza di uso del coltello contano, con il coltello muoiono sistema di gestione di vita, coltello muoiono sostituzione di vita possono essere specifiche fissate e raggiungeranno 90% della durata dell'avvertimento rapido fino alla sostituzione della muffa del coltello, raggiungere la durata dell'alambicco di 100% non debba sostituire l'attrezzatura deve allarmare e fermarsi;
27. Il meccanismo della raccolta ha la funzione di rilevazione di riempimento del materiale, i requisiti del volume sono piani e facili da azionare manualmente il materiale di scarico;
28. La posizione adesiva del collegamento della colla e della striscia ha la testa dell'allarme function/NG di rilevazione con la funzione automatica di scarico e dell'identificazione;
29. Le necessità di progettazione di avere un efficace effetto di tensionamento, il controllo attivo di tensionamento di galleggiamento più basso dell'ascensore del meccanismo, striscia di gomma del rullo del overroller non esiste angolo tagliente, la consegna materiale del rotolo e tagliando la posizione abbia funzione della compensazione di correzione;
30. L'asse di espansione dei gas del meccanismo materiale a macchina adesivo aumenta il motore di traduzione di correzione automatica per raggiungere la distanza livellata di correzione della posizione di caricamento è maggior di 50mm; 31. La bobina che adesiva di progettazione a macchina il supporto materiale che posiziona l'attrezzatura è stabile durante il periodo di uso, il supporto di forza può soddisfare le richieste portanti del diametro ricevuto di 1000mm (circa 300KG, le necessità di progettazione di considerare l'impatto del piatto artificiale di caricamento che cade sul rullo di sostegno);
32. Il meccanismo a macchina d'incollatura di tensione ha la funzione di rilevazione e di risposte di carta di plastica della forza;
33. La macchina adesiva che posiziona il grande piatto facendo uso del modo d'impionbatura del piccolo pezzo (tagliando il modulo a stampo tagliente a macchina e attivo del rullo facendo uso di un'accuratezza olistica di garanzia), la verticalità del paralleland fra i rulli deve soddisfare le richieste della trasmissione adesiva del bastone;
34. Il sensore obliquo materiale di rilevazione del meccanismo materiale sul dispenser della colla deve essere configurato davanti alla protezione del rullo per evitare l'interferenza con il meccanismo di rilevazione del sensore durante il trasferimento di colla;
35. L'area della bolla adesiva non supera 10% dell'area adesiva ed il meccanismo adesivo preferito ha lo schema dell'ottimizzazione della inclinazione delle bolle adesive dello scarico;
36. Il coperchio della pressa adesivo con pressione dell'insieme ed il anti-soggiorno di limite funzionano;
37. Non rimbalzi o non si alzi dopo la colla;
38. La testa dell'adesivo deve assicurare i requisiti di accuratezza dell'adesivo;
39. La stabilità globale della macchina soddisfa le richieste e la relazione di posizione con la linea corpo è stabile e indestimable;
40. Posizione del compensato della sbucciatura per assicurarsi che la superiorità finale dei requisiti di effetto di aspirazione dello strato di aspirazione incontrare 99,95%;
41. La funzione del dispositivo della striscia dopo tagliare per impedire la striscia adesiva attaccare;
42. I parametri sono visualizzati alla stessa pagina, insieme con 3 livelli di permessi, livelli differenti di permessi che corrispondono alla modifica differente di programma o i permessi d'esame, interfaccia dell'uomo-macchina dovrebbero essere riconosciuti da CATL;
43. La progettazione dell'erogatore della colla incontra il frequente cambiamento dei materiali e l'abilità del rapido cambiamento della compatibilità;
44. La posizione della testa adesiva ha la funzione del monitoraggio in tempo reale di pressione e può implementare l'effetto di controllo il processo e del anti-soggiorno della pasta della colla;
45. La ruota materiale sul dispenser, la ruota d'erogazione e la ruota del ricevitore devono avere la divisione protettiva dell'incastonatura e della sicurezza della particella;
46. Il pezzo vestentesi ed il pezzo della colla di taglio dovrebbero essere isolati, tagliano la posizione della pasta della colla quando la porta apre la fermata dell'attrezzatura, il cambiamento della porta si apre senza fermarsi;
47. Esplori le informazioni su due lati in lotti della colla caricano MES, il film su due lati PN di ricerca a prova d'errore, per evitare l'errore materiale;
48. La quantità di adesivo su due lati, la pressione, il tempo ed altri dati sono immagazzinati localmente e rilegato al numero del MOD Slu;
49. La testa dell'adesivo con il meccanismo elastico dell'amplificatore, posizione adesiva ha protezione dura di limite, impedisce il centro di sovratensione, funzione dell'allarme è perfetta.
50. Tutta l'attrezzatura deve aderire al contenuto della tavola di FAT della nebulosa, o prima che il committente spedisse, la nebulosa ha inviato gli ingegneri al FAT dell'attrezzatura qualificato, prima della spedizione;
51. La struttura di porta esterna della struttura è fatta del plexiglass metallo-encrusted strato;
Media di energia
4.1. Potere
4.1.1. Tensione AC220V, monofase;
4.1.2. Frequenza 50HZ.
4.2. Aria
4.2.1.Pressure 0,4 a 0.45Mpa.
4.2.2. Traffico 20L/min.
Cinque. Condizioni ambientali
L'unità può funzionare senza barriere nelle seguenti condizioni ambientali.
5,1 temperatura ambiente: 5-35 gradi C
5,2 l'umidità 30-80% ma non dovrebbe essere esposta.
5,3 dovrebbe essere esente da gas salato, gas corrosivo del gas tossico.
5,4 la polvere dovrebbe essere esente da polvere conduttiva.
5,5 la frontiera magnetica non dovrebbe colpire la frontiera magnetica del dispositivo.
