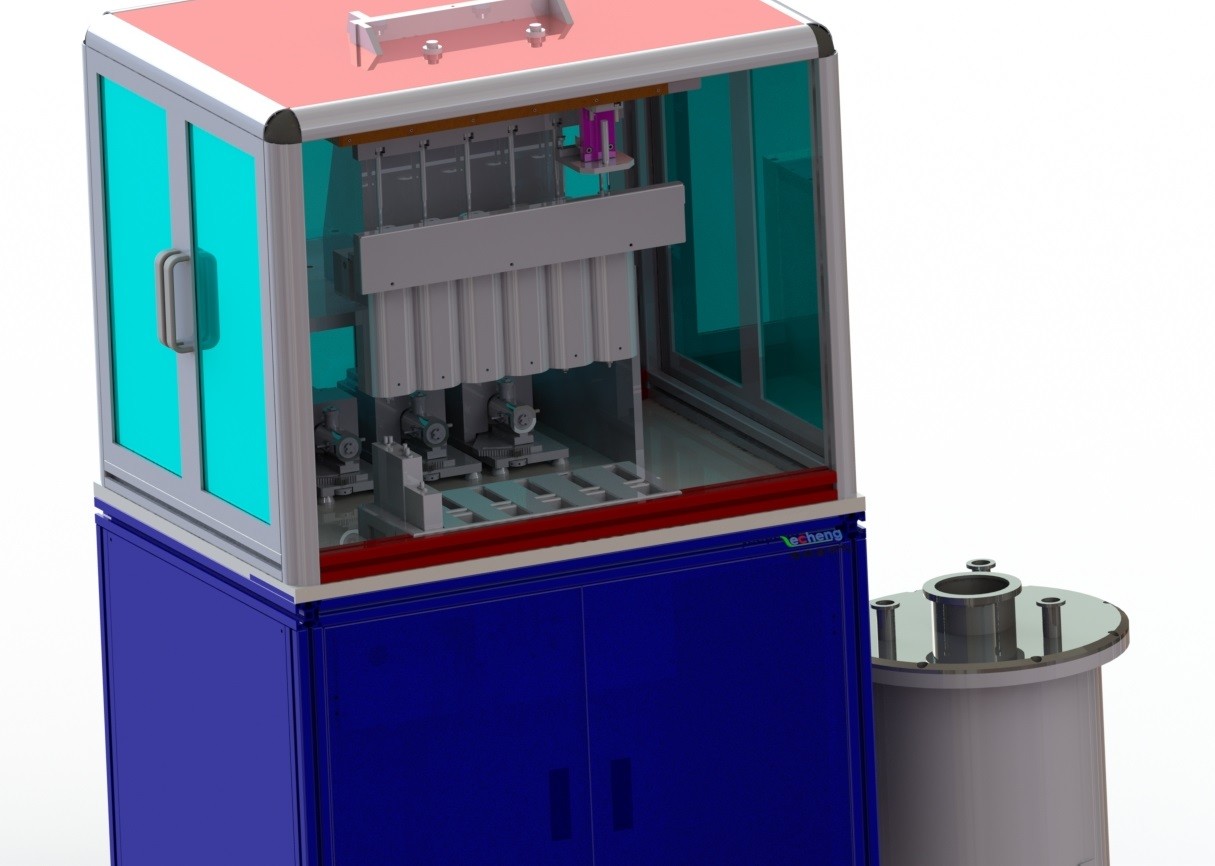

Macchina a iniezione semiautomatica della macchina a iniezione liquida per la batteria al litio 0-200g del ferro
1, il profilo
Il dispositivo è adatto ad iniezione liquida semiautomatica delle batterie. L'ago liquido dell'iniezione è messo manualmente nel foro di iniezione liquido sul carro armato del nascondiglio ed il liquido è iniettato nel modo di aspirazione, dell'estrazione automatica di vuoto e della pressione automatica.
2. Materie prime e componenti
1. Dimensione del prodotto:
| Il modello della batteria | W | L | H | H1 (colonna di A) | S (distanza fra la colonna del palo ed il foro di iniezione) |
| Unità: millimetro | |||||
| 2770170 | 70 | 170 | 27 | 0-20 | ≥4 |
| 36171110 | 171 | 110 | 36 | 0-20 | ≥4 |
3: Introduzione della macchina a iniezione liquida

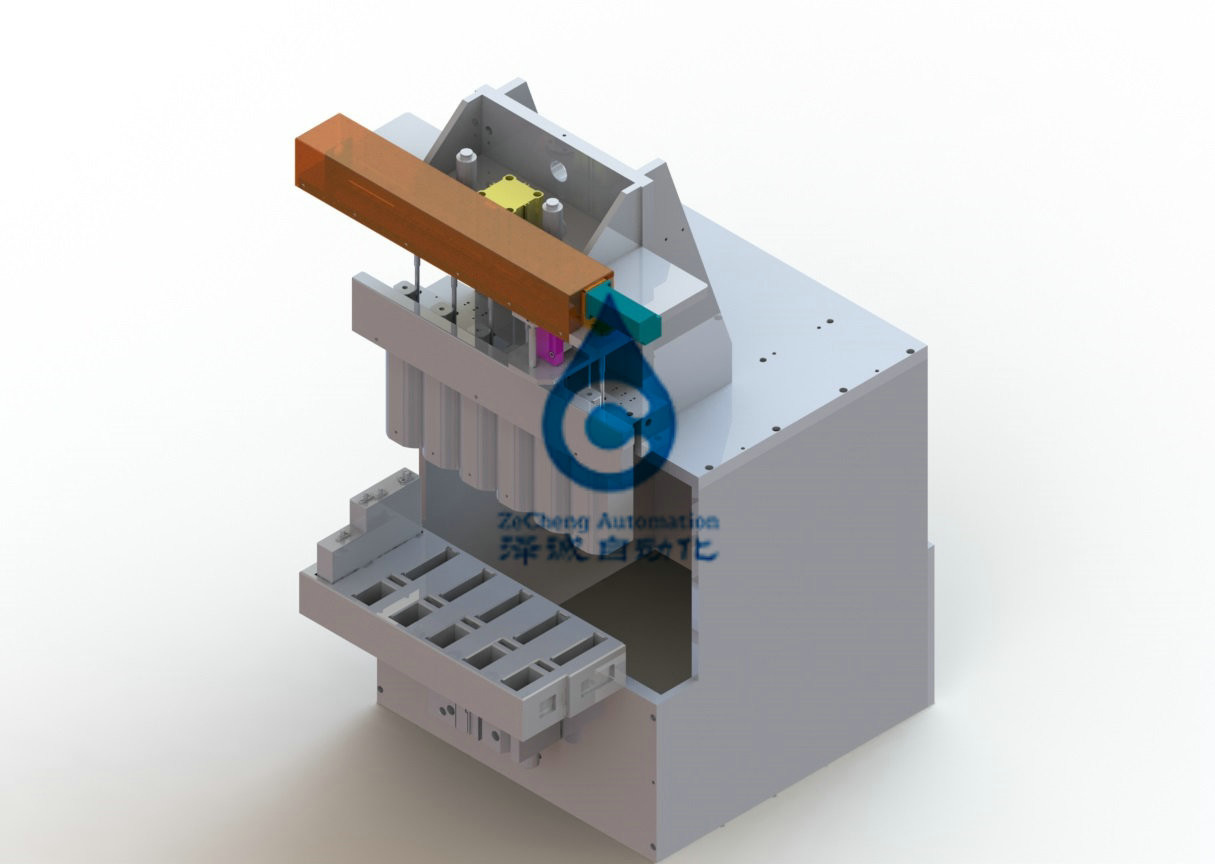

1, la disposizione generale
2. Assemblea liquida del cilindro dell'iniezione
Dopo la sigillatura del cilindro liquido dell'iniezione, il vuoto è pompato dentro la batteria ed il cilindro liquido dell'iniezione tramite i tubi alle quattro spine e poi l'elettrolito è iniettato nel cilindro liquido dell'iniezione tramite il tubo di iniezione liquido. Apra le tre spine e l'elettrolito è pompato nella batteria dall'adsorbimento di vuoto.
3. sollevare assemblea con il crick
Metta manualmente la batteria nel dispositivo di posizionamento, colleghi e sigilli il foro liquido dell'iniezione della batteria e l'ugello liquido dell'iniezione nel cilindro liquido dell'iniezione tramite il cilindro di sollevamento.
3. stampa la componente
L'assemblea del cilindro che guida i 4 inserisce il cilindro dell'iniezione.
4. componenti di sigillatura
L'assemblea del cilindro che guida i 4 inserisce il cilindro dell'iniezione.
5. assemblea del foro dell'iniezione del liquido d'isolamento
Una componente che inserisce l'elettrolito il foro dell'iniezione del cilindro dell'iniezione.
4. Requisiti di attrezzatura
4.1. Ha le funzioni del vuoto che pompano, iniezione quantitativa dell'elettrolito e l'iniezione rapida pressurizzata, di cui la funzione dell'iniezione rapida pressurizzata può essere selezionata e la pressione può essere messa
4.2. Il diametro minimo del tubo di vuoto non sarà meno di 12mm ed il tubo principale non sarà meno di 25mm
4,3 il tubo a vuoto sono soltanto in contatto con il prodotto, non il divisorio dell'elettrolito.
4,4 requisiti di operazione: manuale che si alimenta, allineamento dell'attrezzatura del foro liquido dell'iniezione, vuoto automatico che pompa, iniezione liquida, alimentazione manuale dopo l'iniezione liquida.
alimentazione manuale dell'attrezzatura 4.4.1 ed allineamento liquido del foro dell'iniezione: il processo dell'operazione adotta il posizionamento di foggiatura, che non può danneggiare l'aspetto della batteria ed il foro liquido dell'iniezione
iniezione automatica di vuoto 4.4.2:
la pompa dosatrice precisa 4.4.3 è utilizzata per l'iniezione liquida della batteria. L'importo liquido dell'iniezione è regolabile da 0g a 200g e la precisione liquida dell'iniezione è garantita per essere ±0.5%.
4.4.4 il grado di vuoto da raggiungere prima che l'iniezione liquida possa essere selezionata, con 20~1000Pa facoltativo.
4.4.5 nessun elettrolito saranno spruzzati o colati durante l'iniezione liquida.
tempo diritto regolabile 4.4.6: per ridurre il tempo dell'iniezione, il dispositivo conserva la funzione dell'iniezione pressurizzata rapida.
manuale 4.4.7 che soppressione dopo l'iniezione liquida: semplice e conveniente per il carico e scaricare.
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
