Vari tipi 3KW di rivelatori di qualità del CCD del pezzo di palo della batteria
requisiti 1.Design della macchina di ispezione di qualità dell'elettrodo della batteria:
1.1. Questa attrezzatura è adatta a batterie al litio, le batterie del fosfato del ferro del litio, le batterie del ferro del litio, l'accumulatore al nickel-cadmio, la batteria dello zinco del nichel, le batterie al ferro-nichel, condensatori eccellenti e l'altra nuova rilevazione della qualità di superficie del pezzo di palo della batteria di energia, facendo uso del principio della rappresentazione del CCD, il palo della batteria nella polvere, il graffio, crepa, qualità di superficie ha un problema quale lo strato del campionamento selezionato, prodotti qualificati ha raccolto il materiale nella scatola.
1.2. Capacità e parametri trattati della macchina di ispezione di qualità del pezzo di palo della batteria: pezzi/min di velocità 4 di produzione del piatto di palo regolabile

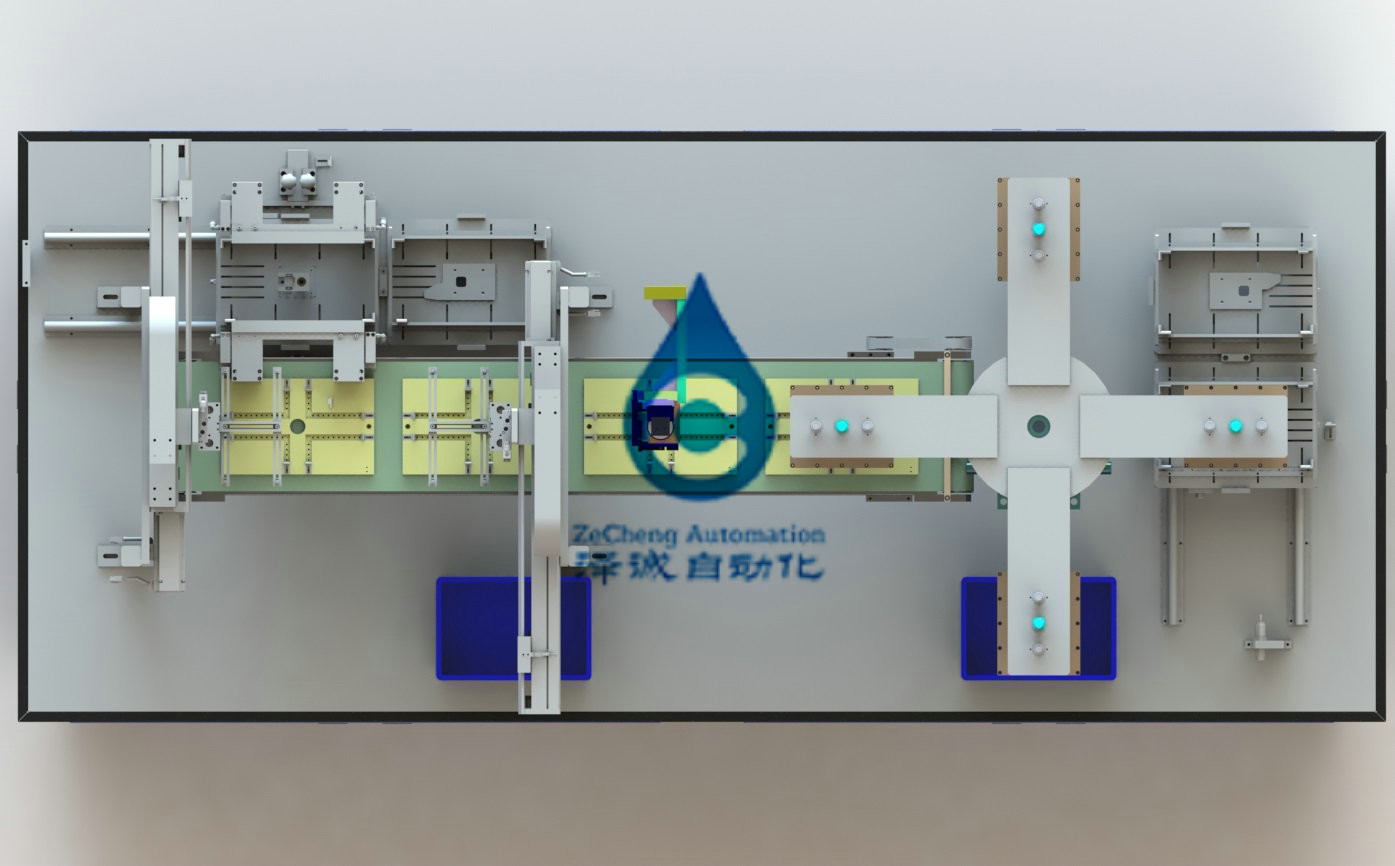

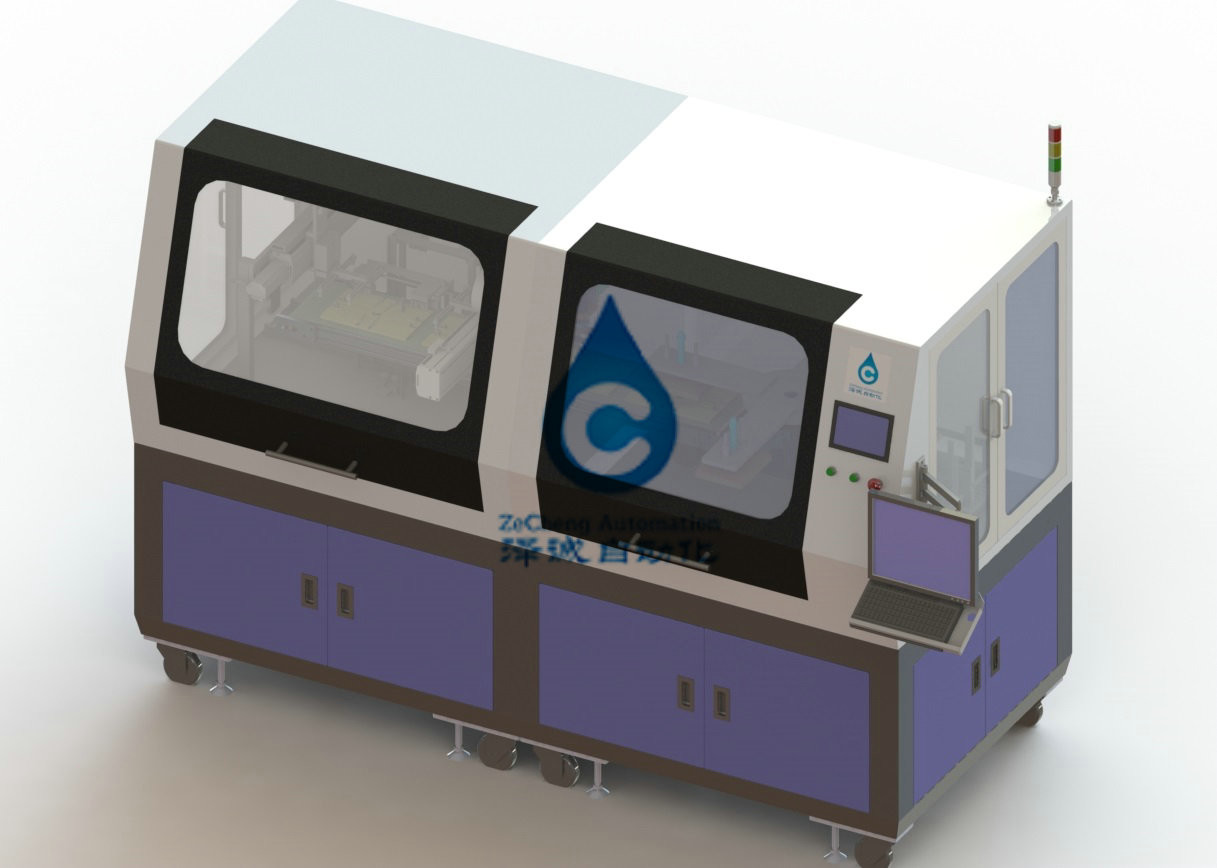

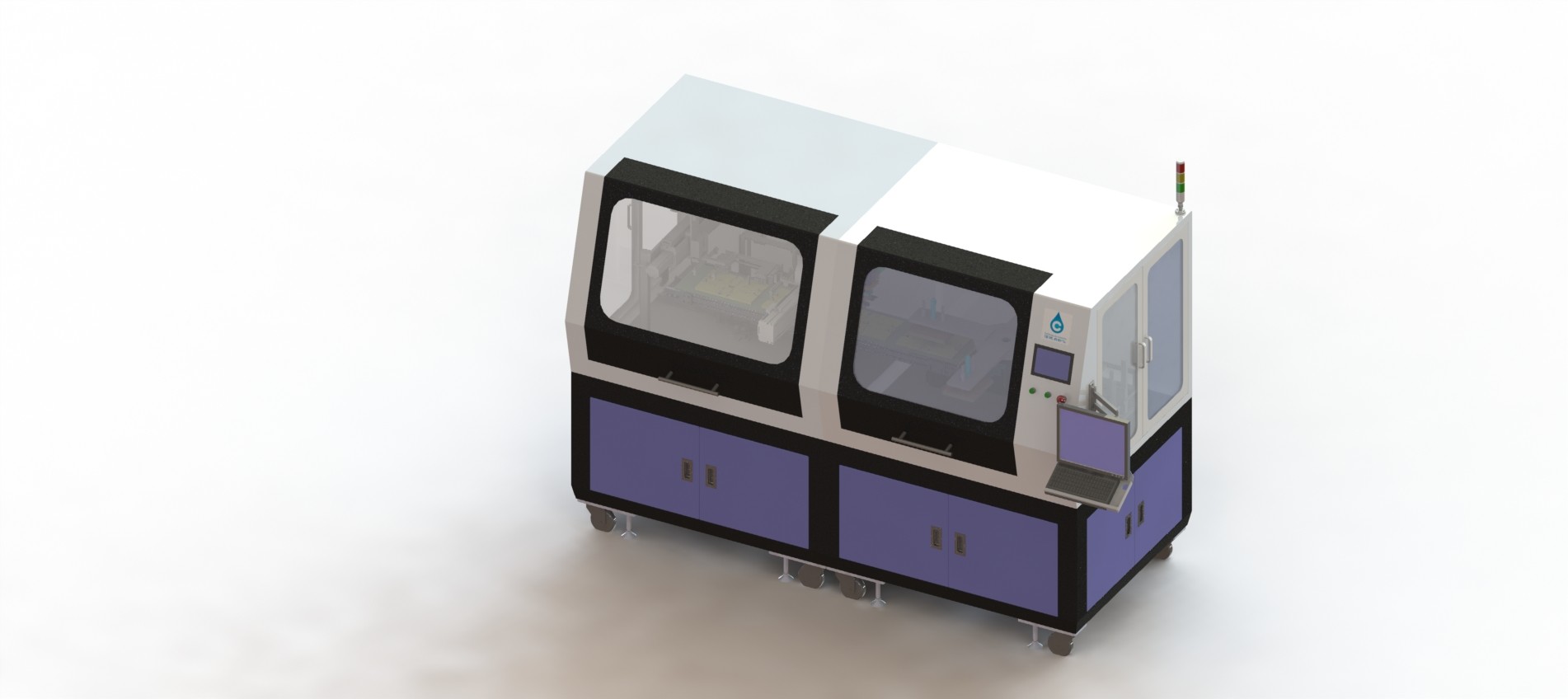

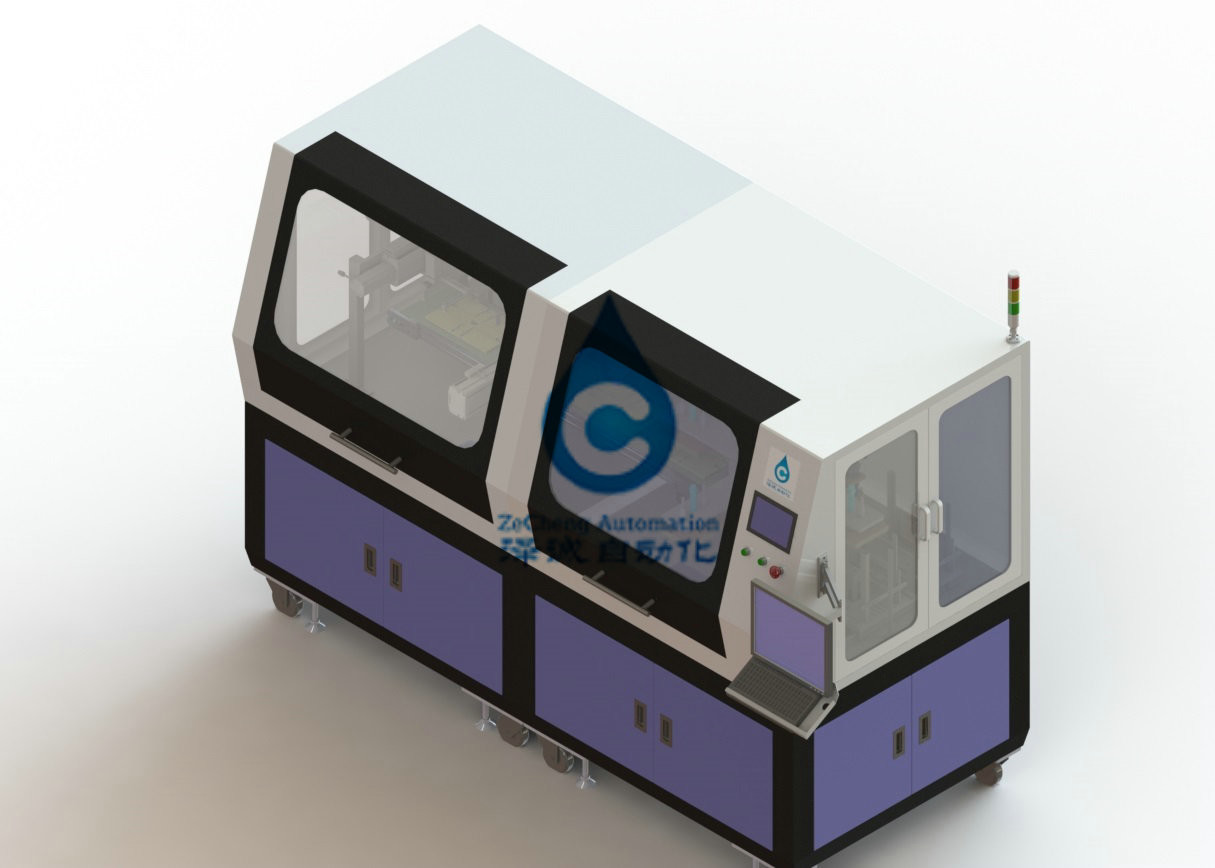

1.3. Diagramma dell'attrezzatura
2. Parametri tecnici dell'attrezzatura
|
Specifiche della macchina Oggetto |
ZCCF02A |
| vuoto | ≤-88KPa |
| Potere totale (chilowatt) | AC220V, 50HZ 3KW |
| Potere di funzionamento normale (chilowatt) | AC220V, 50HZ 2KW |
| Il peso | 1.5T |
| Tasso di rotazione del dispositivo | 95% |
| Tasso del passaggio dell'attrezzatura | 99,5% |
3. Componenti principali dell'attrezzatura
Questa attrezzatura principale UTILIZZAZIONE il principio della rappresentazione del CCD per prendere le foto sulla superficie del palo e lo paragona al palo standard per giudicare se è qualificata oppure no. Quando non c'è palo, la scatola materiale può essere commutata automaticamente. Il manipolatore succhia sullo strato del palo dalla scatola materiale e lo gira 90 gradi. Il CCD individua il fondo dello strato del palo e lo gira 90 gradi. I prodotti qualificati continuano a muoversi sul nastro trasportatore verso la stazione di cui sopra di rilevazione, dopo la rilevazione inviata automaticamente alla stazione di scarico, prodotti qualificati nella scatola materiale, prodotti incompetenti nella scatola residua.
3,1 sistema di manipolazione d'alimentazione rotatorio: facendo uso del divisore della camma di precisione per una rotazione di 4 stazioni, 1 pezzo di palo della stazione che si alimenta, la rilevazione del CCD di 2 stazioni, la stazione 3 ha messo i prodotti qualificati sul dispositivo del nastro trasportatore, la stazione che 4 i prodotti non conformi sono disposti nella scatola residua.
sistema della cinghia 3.2Conveyor: Il servomotore guida il nastro trasportatore per muovere la distanza fissa ed il nastro trasportatore è fornito di morsetto, che può efficacemente posizionare i pezzi di palo.
sistema di manipolazione 3.3Unloading: Il servomotore o il cilindro rodless guida il manipolatore della tazza di aspirazione per muoversi sulla ferrovia di guida, automaticamente succhia sul pezzo di palo e lo mette nella scatola materiale corrispondente.
sistema della copertura 3.4Upper: Adotta la struttura della saldatura della lamiera sottile, bella nell'aspetto ed adotta la progettazione di sigillatura unica della struttura, che può efficacemente impedire la polvere la caduta nell'attrezzatura.
4. Requisiti ambientali
Fornisca prego il seguente medium di energia
4,1 l'alimentazione elettrica
4.1.1 tensione AC220V± 10%
4.1.2 frequenze 50 hertz + 1 hertz
4.2. Temperatura: temperatura 5-35℃Storage: 0-40℃
4.3. Fonte di aria: 0.4-0.6mpa
4,4 l'umidità 30-80% ma non dovrebbe inumidire.
4,5 là non sono gas corrosivo, liquido o gas esplosivo sul sito
4,6 requisiti di colore dell'attrezzatura: secondo il piatto di colore o il numero di colore fornito dal partito a, il computer è bianco.
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
