Saldatore a punti costolato di alta efficienza, linea di produzione accumulatore per di automobile
1.1. La macchina è adatta a saldare l'ansa d'acciaio del palo del tallone. Pricipalmente è puntato sul lavoro di saldatura del piatto di collegamento della barra di batteria e dell'orecchio del palo. Il manipolatore d'alimentazione prende il piatto di collegamento al posto di saldatura, manualmente dispone la barra nel dispositivo di posizionamento, la testa per saldare della resistenza si muove per saldarla insieme ed il manipolatore afferra la struttura rinforzante saldata ed automaticamente taglia il materiale. La macchina ha la prestazione stabile, l'alta efficienza ed adeguamento conveniente quando cambia il modello.
1.2. Processo del lavoro: i piatti irrigiditi manipolatore d'alimentazione automatici anche hanno preso il posto di saldatura a punti ad artificiale saranno rinforzati nel dispositivo di posizionamento, tagliano un cilindro di pressione porteranno la pressione del dispositivo e cilindro a sollevamento idraulico e caduta - goccia della testa per saldare sarà rinforzato ed il piatto d'acciaio che salda a completo - cilindro giù anche il piatto di rinforzo che posiziona il punto - il manipolatore alla struttura di serraggio d'acciaio saldata la ha messa nell'orbita.
1.3. Modello e specificazione del prodotto: (unità: millimetro) m)
| Modello del prodotto | Lunghezza di rinforzo | Legatura della specificazione del piatto |
| 80-420 | 71*121.5*0.8*100-320 | |
| 71*115.5*0.8*100-320 | ||
| 71*138.5*0.8*130-420 | ||
| 71*148.5*0.8*130-420 | ||
| 51*82*0.8*80-200 | ||
| 35*67.5*0.8*80-200 |
1.4. Nel sostituire il modello, cambi appena il dispositivo e registri la saldatrice alla posizione con la vite della mano per ottenere adeguamento facile.
1.5. I materiali facili da prendere, la struttura saldata faranno scorrere dalla struttura attraverso la pista.
l'operazione manuale 1,6 adotta la posizione di seduta, l'altezza del banco da lavoro è 700mm, per ridurre l'intensità di lavoro degli operatori.
1.7. La macchina adotta il metodo d'alimentazione automatico per l'alimentazione del piatto metallico.
1.8. La struttura saldata sarà premuta fuori dal manipolatore e sarà disposta sul carrello d'alimentazione.

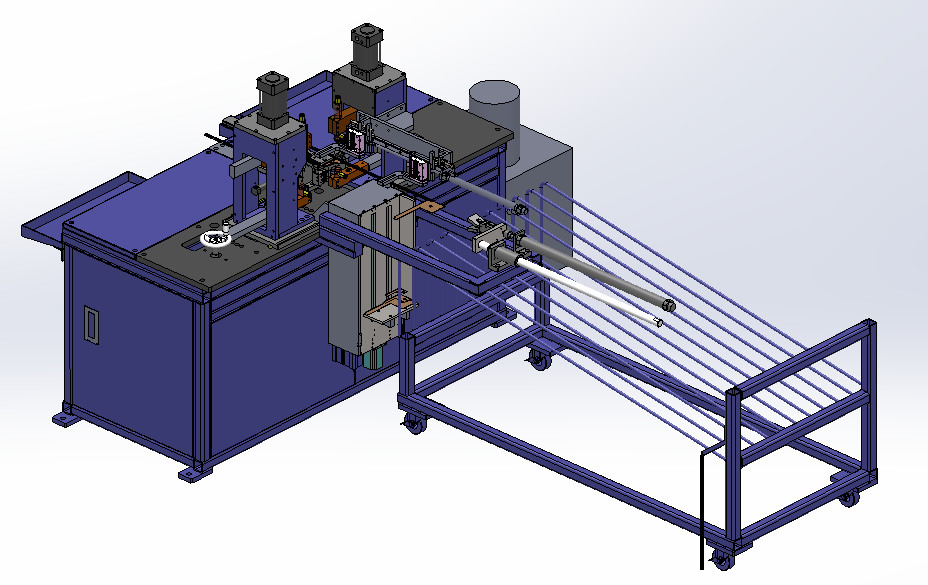

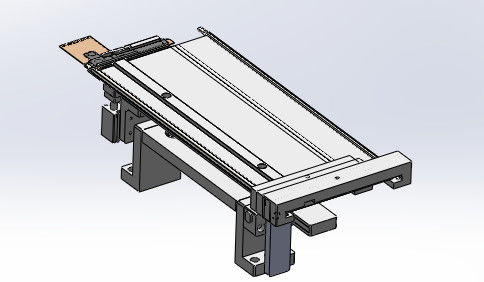

1.9. Disegno di assemblea dell'attrezzatura
2. Specificazione del saldatore a punti della struttura
2.1. Tabella delle parti principali dell'attrezzatura costolata del saldatore a punti
| Il numero di serie | Composizione nel sistema | La configurazione di sistema | Il numero di |
| 1 | Sistema dello scaffale | Ossatura saldata | 1 |
| Controsoffitti A3 cromati | 1 | ||
| 2 | Sistema del dispositivo | Adatto a maschera costolata | 3 |
| Cilindro di SMC - | 1 | ||
| 3 | Sistema d'alimentazione di collegamento del piatto | Meccanismo di alimentazione dell'orecchio di Palo | 1 |
| Cilindro di SMC - | 1 | ||
| 4 | sistema d'alimentazione del Fare un passo-piatto | Struttura dell'alimentazione di punto | 1 |
| Cilindro di SMC - | 1 | ||
| Ferrovia di guida lineare - placcatura d'argento | 1 | ||
| 5 |
Manipolatore d'alimentazione di collegamento del bordo
|
Struttura d'alimentazione del manipolatore | 1 |
| Cilindro di SMC - | 3 | ||
| Ferrovia di guida lineare - placcatura d'argento | 3 | ||
| 6 | Sistema della saldatura a punti | Struttura della saldatura a punti | 2 |
| Macchina della saldatura a punti | 2 | ||
| Cilindro di SMC - | 4 | ||
| 7 | Soppressione del manipolatore | Soppressione della struttura del manipolatore | 1 |
| Cilindro di SMC - | 2 | ||
| Ferrovia di guida lineare - placcatura d'argento | 2 | ||
| 8 | Carico dell'automobile | Automobile saldata della struttura | 1 |
| 9 | Sistema a acqua di raffreddamento | Il serbatoio di acqua di raffreddamento | 1 |
| 10 | Sistema di controllo | SpA, omron | 1 |
|
Specifiche della macchina progetto |
ZBCE02A-00 | |
| Parametri tecnici | Velocità di alimentazione | 720 PCS/hour |
| Sistema dell'aria compressa | Fonte di aria fornita dal partito a | |
| Sistema a acqua di raffreddamento | Acqua di rubinetto fornita dal partito a | |
| Potere totale (chilowatt) | 30 | |
| Potere di funzionamento normale (chilowatt) | 27 | |

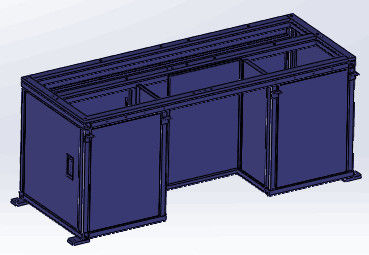

2.3.1. Sistema dello scaffale: fatto della saldatura del passaggio del quadrato 40*40*3, la pittura bollente di superficie, il colore principale dell'aspetto dell'attrezzatura è gsb05-1426-2001 8 PB07 colore blu della luce (ferro). Il substrato è placcato con il piatto d'acciaio di 25mm e le scatole materiali da entrambi i lati sono utilizzate per rinforzare. L'aspetto globale è bello e la struttura è stabile.
un sistema di 2.3.2 dispositivi: adotti il cilindro che posiziona e che preme e disponga un magnete sotto il piatto di collegamento al fondo del piatto di collegamento. Metta manualmente il piatto di posizionamento con la costola nel mezzo insieme al piatto di collegamento, poi stampa il bottone per iniziare a saldare. Dopo che la saldatura è completata, il piatto di collegamento che posiziona il piatto è guidato dal cilindro a ritrazione.
2.3.3. Sistema di saldatura: è usato per saldare insieme il piatto di collegamento e le costole. Un lato è riparato e l'altro lato è regolabile con la madrevite.
manipolatore d'alimentazione 2.3.4: il manipolatore rimuoverà la struttura della costola dopo la saldatura, rimuove la struttura della costola dal dispositivo tramite il cilindro di pressione e poi la dispone sul camion di carico.
2.3.5. Trasporto materiale: fatto della saldatura del quadrato 40*40*3, pittura di superficie, macchine per colata continua con il freno.
2.3.6. Sistema d'alimentazione di collegamento del piatto: l'ansa del palo è messa manualmente nel sistema d'alimentazione di collegamento del piatto e 780 pezzi possono essere messi ogni volta dentro. La piastra di sostegno dell'ansa del palo è guidata dal motore per muovere l'altezza del piatto di collegamento uno alla volta.
2.3.7. Dilagare sistema d'alimentazione: il piatto dilagante eliminato dilagando il sistema d'alimentazione del piatto è inviato al manipolatore dilagante.
manipolatore d'alimentazione di collegamento del piatto 2.3.8: il piatto di collegamento ha consegnato sul posto dal sistema d'alimentazione fare un passo sarà inviato al dispositivo di posizionamento. Il piatto di collegamento sarà succhiato su dall'elettromagnete e poi ha girato 90 gradi con il cilindro di rotazione.
2.3.9. Sistema di controllo: installi indipendente il bordo elettrico dentro la macchina, che è fornita di commutatore di perdita, l'alimentazione elettrica della stabilità di CC e le altri componenti di circuito principale, SpA di controllo, dispositivo di controllo dell'elettrovalvola a solenoide, ecc. E collegamento esterno, facendo uso dei connettori e della tavola terminale. Lo SpA adotta il omron. I cavi e le prese d'aria fra l'altra attrezzatura sono fissati e convogliati sotto. L'intero sistema di controllo, commutatore, spina, trattamento della polvere di uso dell'incavo, impedire cortocircuito elettrico.
2.4. Media di energia
Contro 2.4.1. L'alimentazione elettrica
2.4.1.1. Tensione AC380V, monofase, frequenza 50HZ; La fluttuazione di tensione è meno di ±10%.
aria 2.4.2
2.4.2.1. Pressione 0,4 ~ 0.6mpa, aria compressa asciutta pulita.
2.4.2.2. Traffico 30 l/min.
acqua di raffreddamento 2.4.3
acqua di rubinetto ordinaria di 2.4.3.1.
