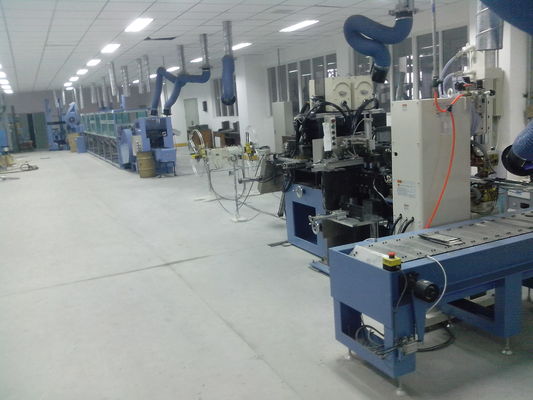

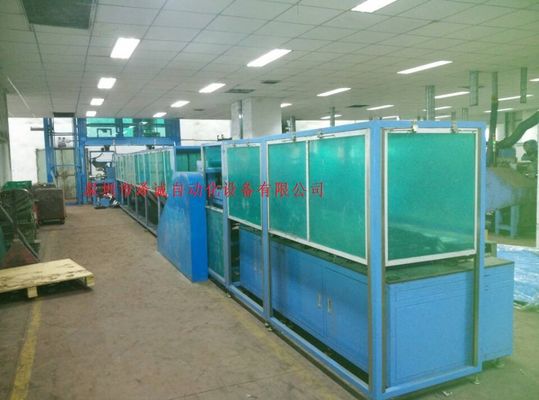

Linea di produzione al ferro-nichel del piatto dell'accumulatore al nickel-cadmio della catena di montaggio del piatto della batteria
1. i requisiti di progettazione della linea di produzione del piatto della batteria della borsa scrivono

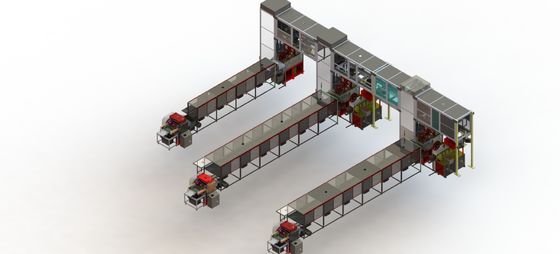

1,1. Sulla base dei requisiti di fabbricazione dei piatti forniti da ****, progettazioni di questo progetto e produce la linea di produzione in bianco per il piatto della batteria della borsa. La linea di produzione automatica di sgrossatura del cuscinetto della batteria della borsa include due l'alimentatore materiale automatico, due indipendenti e rispecchia l'installazione simmetrica dell'alimentatore della polvere, di una tavola di caricamento (piccolo stoccaggio della striscia) e di una macchina di taglio di goffratura.

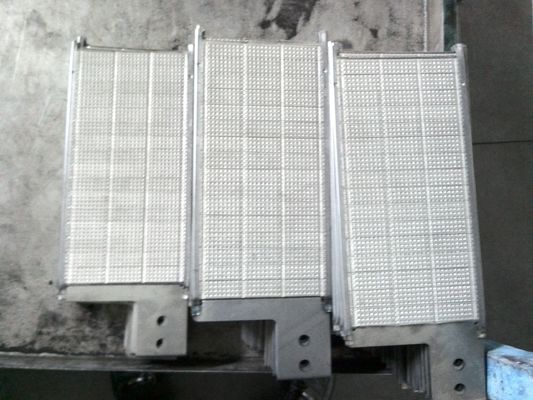

processo di produzione dello spazio in bianco 1.2.Plate: la striscia d'acciaio nell'ambito della struttura e della forma della striscia per riempire una ruspa spianatrice di riempimento in polvere e secondario della polvere, della polvere (-) – l'alto con la struttura - su e giù la striscia la fusione - orientata - braccio nella bocca - soppressione il supporto per piegare (- > chiara polvere), bocca ammucchiata - tagli - banco da lavoro di caricamento (piccolo stoccaggio) (9 m) - il periodo dell'articolo - la goffratura - taglio - il piatto continua la consegna. La linea di produzione negativa dello spazio in bianco del piatto deve soltanto condire una volta, nessun imballaggio e polvere secondari.
la capacità 1.3.Production ed i parametri trattati del piatto soppressione la linea di produzione: la velocità di produzione di piccole strisce è regolabile da 20m/min e la lunghezza di piccole strisce è +/0,5/strisce di 8m regolabili. Lo spessore della striscia è regolabile da 3,3 a 5.5mm. Piccolo peso 2.6g ~ 6.5g/50mm della barra regolabili; Cinghia d'acciaio applicabile: 0,1 X 21 x L; 0,1 * 23 * L; 0,1 X.25 x L. La larghezza della striscia del piatto è regolabile da 60 a 400 millimetri e la lunghezza del taglio della striscia è regolabile da 80 a 200 millimetri. Dopo la goffratura, lo spessore è regolabile da 1,4 a 5.0m ed il tasso del taglio è maggior di 25 volte /min.
i requisiti 1.4.Performance del piatto soppressione la linea di produzione: 1,3 nelle circostanze normali di produzione. Requisiti della clausola; Ogni meccanismo della parte di regolamento, di alimentazione, alimentazione della polvere e meccanismo d'imballaggio, formanti il meccanismo di combinazione, il meccanismo del taglio di pressione, i requisiti di stabilità ed affidabilità, facili da operare; Tutte le parti mobili avranno meccanismo ragionevole, affidabile e conveniente di lubrificazione.
1.5. Prevenzione della polvere:
1.5.1. La linea di produzione deve avere facilità antipolvere affidabili e le facilità antipolvere riservano la presa d'aria; Ci dovrebbe essere carro armato materiale della raccolta sotto ogni sezione di scavo, che richiede la raccolta completa e l'operazione conveniente. La porta della sicurezza di tutta la copertura antipolvere dovrebbe essere costante ed affidabile, conveniente da funzionare e mantenere.
1.5.2. Tutti i facilità, commutatori, incavi e spine elettrici saranno antipolvere e protetti contro le esplosioni. Il cavo di alimentazione avrà un rivestimento protettivo.
1.6. Dopo che la progettazione è completata, i disegni di costruzione saranno confermati e firmato vicino faccia festa la a e sarà attaccato a questo accordo tecnico.
linea di produzione automatica 1.7.Plate attrezzatura:
| NO. | Nome trattato | Devicename | Capacità di attrezzatura | Quantità (insiemi) | Osservazioni |
| 1 | Materiale del carico | Alimentatore automatico della polvere | 250kg /netx | 2 | Caricamento automatico |
| 2 | Polvere del pacchetto | Macchina avvolgitrice della polvere automatica del piatto | ≤20m/min regolabile | 2 | |
| 3 | carico | Stazione di caricamento | 9m | 1 | Nessun nastro trasportatore del rullo di potere |
| 4 | Nessun nastro trasportatore del rullo di potere | Macchina del taglio della scanalatura | ≥25 次 /min | 1 |
