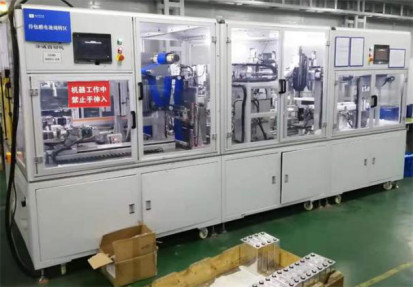

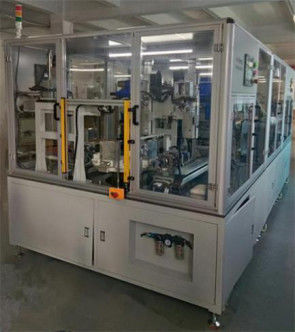

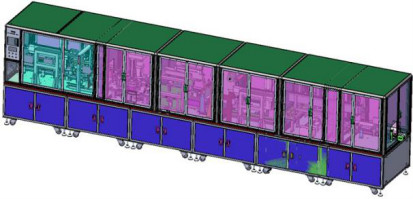

Macchina di alluminio di nastro adesivo delle coperture della doppia stazione automatica di Ion Battery Assembly Line Fully del litio
1. Funzioni del dispositivo

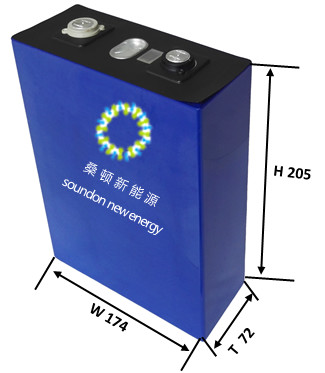

Pricipalmente è usato per avvolgimento di alluminio quadrato delle coperture della batteria, compreso la batteria automatica che si alimenta, esplorazione di codice, avvolgimento delle coperture, toppa dell'isolamento, rilevazione di dimensione dell'aspetto, prova di isolamento, soppressione, ecc. Questa linea di avvolgimento è linea automatica di avvolgimento, c'è canale incompetente di uscita della batteria ed i dati pertinenti di rilevazione sono registrati automaticamente.
2. Requisiti di parametri trattati dell'attrezzatura
| progetto | specifiche |
| Pressione di misurazione di spessore | Regolabile da 200 a 800Kgf, accuratezza ±20kgf, risoluzione 0,1 KGF |
| Pressione di misurazione di larghezza | Regolabile da 5 a 20Kgf, accuratezza ±1kgf, risoluzione 0,1 KGF |
| Pressione di misura di altezza (colonna del palo e colonna del palo) | 0.5~5Kgf regolabile, accuratezza ±1kgf, risoluzione 0.1kgf |
| Accuratezza dimensionale di misura | ±0.01mm, con una risoluzione di 0.001mm |
| Singola capacità di macchina | 12 PPM o più alti |
| Un tasso ottimale | 99,5% o più alto |
| Tasso del residuo | 0,01% o più di meno |
| Tasso di rotazione del dispositivo | ≥98% (guasto causato da attrezzatura sola) |
| MTBF senza insuccesso medio di tempo di esercizio | 5 ore o più |
| Il rumore della macchina | ≤75dB (un metro dalla parete esterna dell'attrezzatura) |
| Il cuscinetto del reattore | 1,2 T/㎡ o più di meno |
3. Parametri elettrici dell'attrezzatura
3,1 requisiti di base di parametro
|
Linea nome del corpo
|
L'aria compressa | vuoto | La temperatura dell'ambiente | Umidità ambientale | Il cuscinetto al suolo | Potere dell'attrezzatura |
|
macchina di prova della busta della Doppio stazione |
Dopo 28 m/h/0,4 0,7 MPa | Dopo 15 m/h - 80 KP ~ - 90 KP | 20 ~ ℃ 35 | 5 ~ 55% ORA | > 1200 chilogrammi/㎡ | AC380V, trifase; La fluttuazione di tensione è meno di ±10%; Alimentazione elettrica: 30KVA |
3,2 requisiti della rotta aerea (rosso rappresenta la conduttura principale, il verde rappresenta lo sbocco della rotta aerea ed il giallo rappresenta lo scarico dell'aria standby), la conduttura è direttamente sopra la linea di logistica.
| Linea nome del corpo | Numero degli scarichi dell'aria per aria compressa (verde) | Sbocco di potere (giallo) | Sbocco di vuoto (blu) | Specificazione (millimetri) |
| macchina di prova della busta della Doppio stazione | 6 | 6 | 3 | Φ12 |
