Macchina Palo Chip Puncher Equipment di Ion Battery Pole Sheet Punching del litio

Attrezzatura del Puncher del chip di Palo della punzonatrice dello strato di Palo dell'Accumulatore litio-ione

1. Descrizione sommaria della punzonatrice dello strato del palo

Questa attrezzatura è adatta ad elaborazione di perforazione della cinghia tirata tipa del palo. Ci sono i due modi di lavoro: automatico e manuale. Il modo di lavoro automatico del flusso di lavoro di base, il laminatoio, rotoli installati nella zona polare attraverso il meccanismo di trasporto, trasportante il meccanismo secondo la lunghezza dello spazio di dimensione del pezzo di palo che si alimenta, introduce nell'ingrassare la muffa del pugno, la muffa del superiore muore è installato nel blocchetto dello scorrevole della stampa, blocco su e giù moto sul modo dell'azionamento sarà situato nella muffa estremamente della cinghia che incide le fette. Attraverso il foro di soppressione nel centro della tavola del pugno e del dado, i pezzi di palo sono caduti nel nastro trasportatore nell'ambito del pugno. Il nastro trasportatore trasmette i pezzi di palo alla stazione di separazione. La striscia di palo finita è formata nello spreco poroso incompleto della striscia, che è avvolgere sulla mietitrice ed è raccolto nella bobina.

2. Requisiti di progettazione

2.1. La larghezza massima della banda del palo è 220mm.

2.2. La velocità massima del taglio ha luogo niente di meno che 80 volte /min (quando la lunghezza dello strato del palo è 75mm) e la velocità del taglio è regolabile.

2.3. La lunghezza massima del taglio è 300mm.

2.4. Il dispositivo ha almeno due modi di lavoro: movimento del punto ed operazione automatica. Console duplice di sicurezza di messa a punto.

2.5. Il dispositivo di protezione della porta della sicurezza è fornito sulla parte anteriore e sulla parte posteriore del banco da lavoro dell'attrezzatura. Soltanto quando le porte della sicurezza da entrambi i lati sono chiuse può l'attrezzatura funzionare nel modo di lavoro automatico.

2.6. Il pannello di controllo delle operazioni dell'attrezzatura ha tali funzioni come l'interruttore di accensione, i dati di monitoraggio dello stato corrente dell'attrezzatura e l'esposizione LCD dell'indicazione dell'errore.

2.7. Ci sono dispositivi perfetti di lubrificazione nelle parti di rotazione e di scivolamento dell'attrezzatura quali la ferrovia ed il fuso di guida. L'attrezzatura ha la funzione del colpo, il lotto, conteggio di manutenzione ecc. L'attrezzatura è fornita dell'interfaccia di distribuzione con la ricezione, scaricante la macchina, l'alimentatore ed il nastro trasportatore.

2,8 il rewinder sono guidati elettricamente per raccogliere lo spazio, che è adatto a frequente cominciare. Tensione 220V (380V), 50Hz.

2.9. Dopo la perforazione e la tosatura, quando gli sprechi della striscia di palo sono allungati al limite superiore, il uncoiler smette di raccogliere i materiali. Quando la striscia residua cade al limite inferiore, l'argano scarica il materiale. L'alimentatore deve avere un contrappeso per assicurare la tensione sufficiente sulla striscia del residuo per assicurare la velocità dell'alimentatore. Il diametro dell'asse residua del montaggio della bobina di nastro della macchina del riavvolgimento è 38mm. L'asse del rewinder è fornita di un dispositivo residuo di orientamento della bobina. La posizione del sensore di rilevazione di posizione della banda del palo è regolabile. La posizione assiale dell'installazione del riduttore di velocità del dispositivo d'alimentazione è parallela all'asse verticale del dispositivo d'alimentazione. Il dispositivo di ricezione ha un meccanismo elettrico indipendente dell'operazione.

2.10. Coordini il movimento del lavoro di ogni parte della linea di produzione dei tagli del palo ed ogni parte ha la funzione dell'operazione indipendente e della ricerca degli errori.

2.11. La progettazione, la fabbricazione, l'installazione e la ricerca degli errori di tagli del palo sono in conformità con le specifiche nazionali ed industriali pertinenti.

2.12. Il modo di lavoro manuale di puncher del piatto di palo è usato per manutenzione dell'attrezzatura e ricerca degli errori, nuova ricerca degli errori della muffa e lavoro iniziale. Durante il lavoro iniziale, la cinghia manuale del palo del disegno entra nel meccanismo di alimentazione e la cinghia guidante manuale del palo entra nella muffa della perforazione. Dopo parecchie volte dell'operazione del punto, il materiale riciclato è avvolto l'asse a macchina d'alimentazione e può essere trasferito al modo di lavoro automatico quando la tensione d'alimentazione normale è generata dalla macchina del riavvolgimento.

3. Parti principali dell'attrezzatura

4. Parametri tecnici dell'attrezzatura

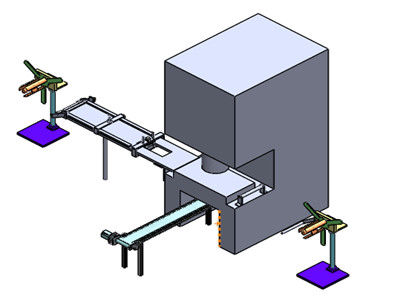

5. Catena di montaggio dell'Accumulatore litio-ione di vista di profilo del dispositivo

6. Componenti principali dell'attrezzatura

composizione 6,1 della punzonatrice dello strato del palo: pricipalmente è composta di macchina del riavvolgimento, di dispositivo d'alimentazione, di pressa meccanica, di macchina del riavvolgimento e di nastro trasportatore.

6.2. La composizione del uncoiler: dall'alimentazione elettrica di spazio dell'azionamento del riduttore, adatta iniziare a frequente. Quando la macchina è accesa, gli inizio a macchina di riavvolgimento per scaricare automaticamente i materiali. Quando la banda del palo cade al limite inferiore del sensore, la macchina del riavvolgimento smette di scaricare. Quando la banda del palo è tirata a partire dalla gamma di rilevazione del sensore, la macchina del riavvolgimento si avvi scaricare ancora. La macchina del riavvolgimento ha meccanismo di frenaggio affidabile. Il diametro dell'asse dell'installazione della bobina del nastro del palo sulla macchina di svolgimento è 38mm. Sull'asse della macchina di svolgimento, c'è una bobina materiale della cinghia del palo al dispositivo di posizionamento, il piatto materiale ha posizionamento radiale, perno della trasmissione. La bobinatrice ha la funzione di alimentazione positiva ed inversa. Il uncoiler ha un dispositivo per impedire il palo la caduta alla terra. La posizione assiale dell'installazione del riduttore del dispositivo di svolgimento è parallela all'asse verticale del dispositivo d'alimentazione. Il dispositivo di svolgimento ha un operatore elettrotecnico separato.

6.3. Composizione dell'alimentatore: adotti il metodo d'alimentazione pneumatico, la velocità di alimentazione può essere regolato e con la partita della velocità della perforazione. La larghezza d'alimentazione non sarà meno di 220mm. Il cilindro di pressione è utilizzato per premere la cinghia del palo su e giù ed il cilindro di alimentazione è utilizzato per spingere l'alimentazione. Il cilindro di pressione non danneggia la superficie della cinghia polare. La lunghezza d'alimentazione può essere regolata arbitrariamente all'interno della gamma di 0-300mm e la lunghezza di regolato è indicata dal numero di riferimento. Il meccanismo di alimentazione è stabile, con il meccanismo d'alimentazione della guida ed il meccanismo regolabile di limite della cinghia del palo, che può assicurare l'alimentazione della cinghia del palo è diritto nell'ambito della circostanza della distorsione del bordo della cinghia del palo e della precisione è non più di ±0.5mm. C'è buona coordinazione fra il meccanismo di alimentazione ed il movimento del pattino della pressa meccanica. Il meccanismo di alimentazione ha dispositivo di sicurezza perfetto ed affidabile. Il meccanismo di alimentazione ha abbastanza rigidità e non dovrebbe produrre l'eccessiva vibrazione quando corre all'alta velocità. L'altezza del meccanismo di alimentazione è regolabile ed il collegamento con la perforazione è costante.

6.4. Composizione di perforazione: la perforazione di ocp-80e ha prodotto dall'industria co del macchinario del jinfeng., srl, pressione nominale 80 tonnellate.

6.5. Composizione del nastro trasportatore: il nastro trasportatore è installato sotto la pressa meccanica. La cinghia è fatta del tipo nastro dell'anello della clip con azionamento elettrico. La lunghezza del nastro trasportatore assicurerà che un'estremità possa essere collegata al pezzo di palo che cade dal foro di soppressione della macchina della perforazione e l'altra estremità è esposta all'aspetto dell'attrezzatura circa 500mm. La puleggia è installata al fondo del nastro trasportatore per facilitare l'adeguamento di posizione del trasportatore.

composizione 6,6 di rewinder: il rewinder è determinato elettricamente per raccogliere il materiale di spazio, che è adatto a frequente cominciare. Dopo la perforazione e la tosatura, il uncoiler smette di raccogliere i materiali quando la striscia del residuo è allungata al limite superiore. Quando la striscia residua cade al limite inferiore, l'argano scarica il materiale. L'alimentatore deve avere un contrappeso per assicurare la tensione sufficiente sulla striscia del residuo per assicurare la velocità dell'alimentatore. Il diametro dell'asse residua del montaggio della bobina di nastro della macchina del riavvolgimento è 38mm. L'asse del rewinder è fornita di un dispositivo residuo di orientamento della bobina. La posizione del sensore di rilevazione di posizione della banda del palo è regolabile. La posizione assiale dell'installazione del riduttore di velocità del dispositivo d'alimentazione è parallela all'asse verticale del dispositivo d'alimentazione. Il dispositivo di ricezione ha un meccanismo elettrico indipendente dell'operazione.

6.7. Sistema di controllo: la macchina è fornita del bordo elettrico indipendente, commutatore di perdita, l'alimentazione elettrica della stabilità di CC e le altri componenti di circuito principale, SpA di controllo, relè, dispositivo di controllo di controllo motorio, ecc. E collegamento esterno, facendo uso dei connettori e della tavola terminale. LO SPA USA OMRON. Il soffitto del cavo elettrico è parzialmente perforato. I cavi e le prese d'aria fra l'altra attrezzatura sono fissati e convogliati sotto.

Impegno di cooperazione

1. Nuova promessa dell'attrezzatura

La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.

2. Impegno di riservatezza

La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.

3. Impegno di servizio di assistenza al cliente

(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;

(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh

(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
