Parte della catena di montaggio 2 dell'Accumulatore litio-ione Sus304 scatola per guanti standard da 1200 millimetri

Parte della catena di montaggio 2 dell'Accumulatore litio-ione Sus304 scatola per guanti standard da 1200 millimetri

Panoramica della scatola per guanti:

La scatola per guanti è stata ampiamente usata nella ricerca della batteria al litio e la produzione, la ricerca del prodotto chimico e di fisico medica, le metallurgie delle polveri, la tecnologia nucleare, la saldatura speciale, OLED e la ricerca SUPPLICATA, la ricerca del catalizzatore, l'industria farmaceutica, l'elaborazione materiale, ricerca e sviluppo speciali della lampada e la produzione, prodotto chimico fine, metal i polimeri e organici ed altre industrie.

progettazione bella, struttura compatta, esecuzione fine della scatola per guanti; Impiego di attrezzature stabile, operazione a lungo termine continua; Controllo automatico, operazione semplice, costo di mantenimento basso.

la scatola per guanti pricipalmente è composta di corpo della scatola per guanti, di cabina di transizione di dimensione, di sistema di purificazione di circolazione, sistema di controllo dello SpA, sistema di vuoto, sistema di visualizzazione, sistema di misura, ecc.

1, il corpo della scatola

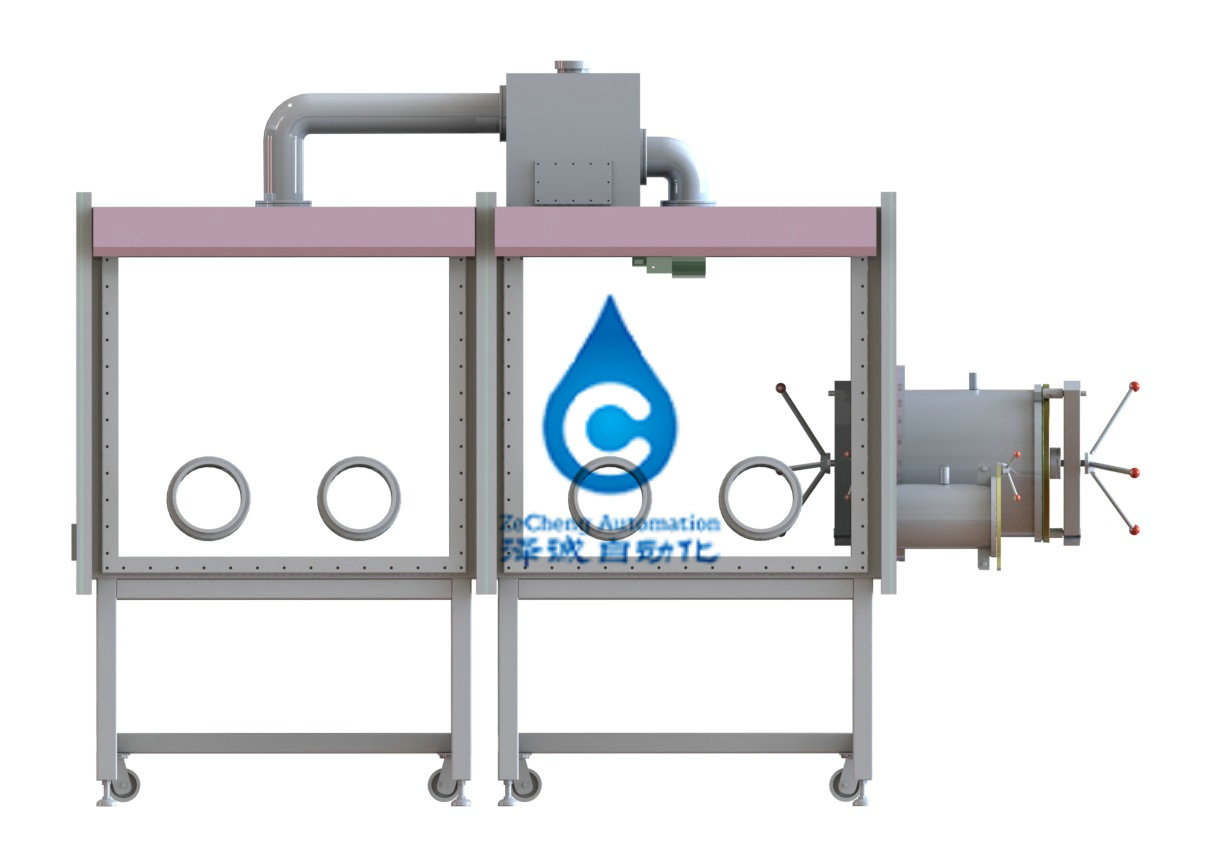

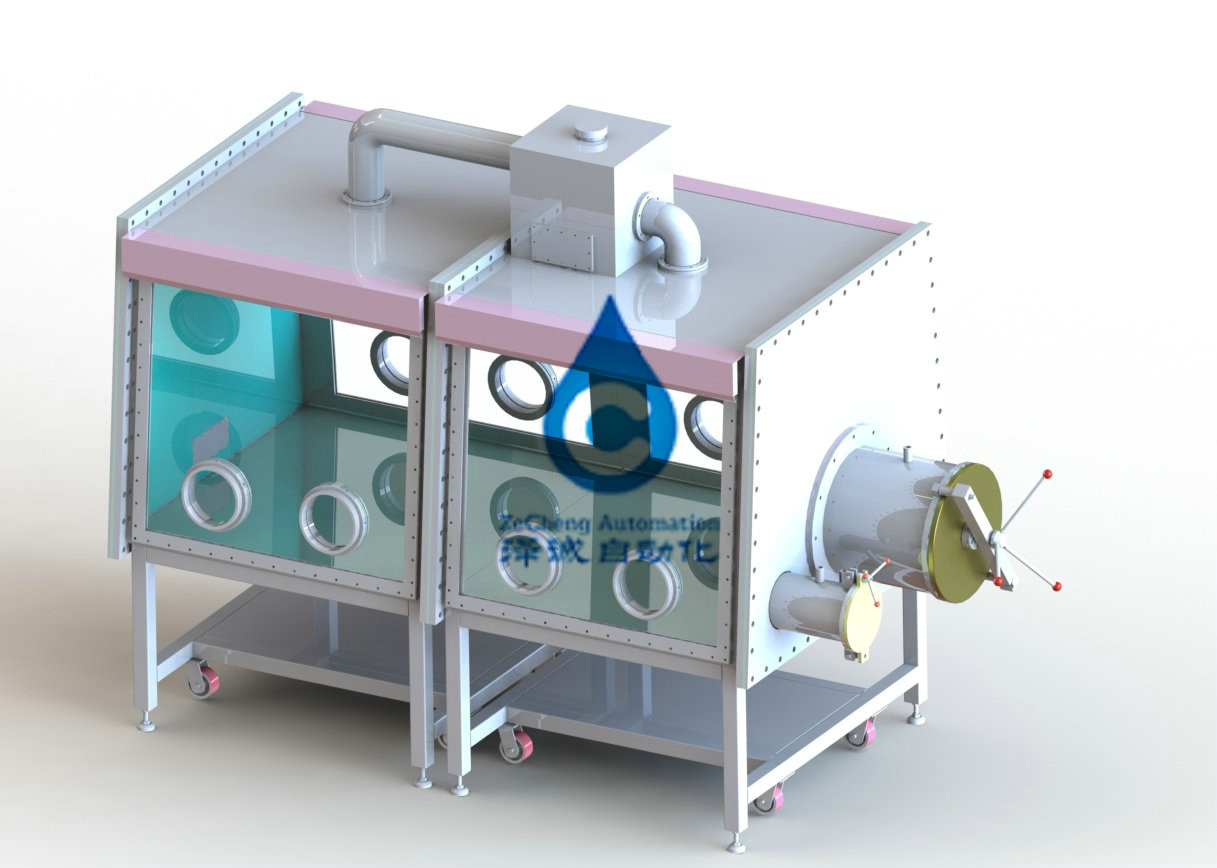

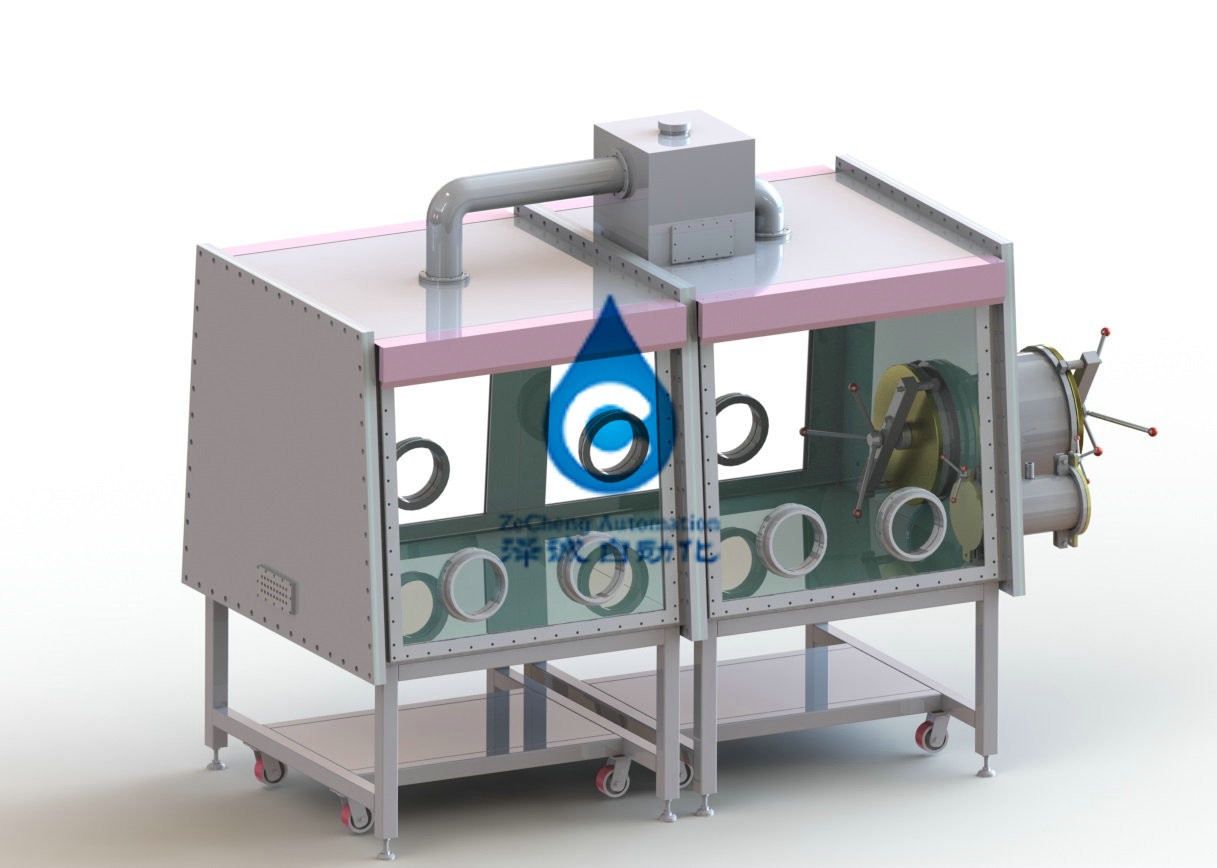

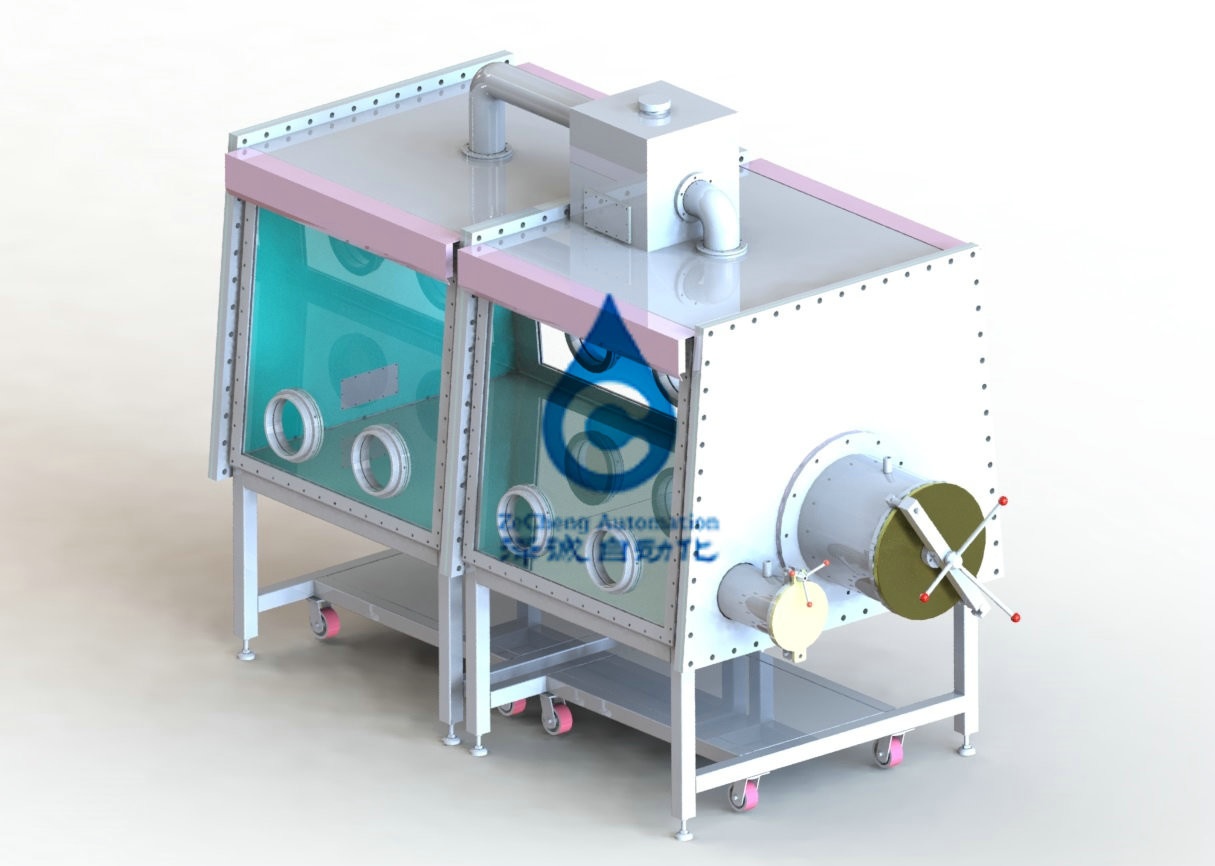

1,1, dimensione: due scatole per guanti di 1220mm (lunghezza) ×900mm (altezza) ×750mm (larghezza inferiore) sono collegate da una cabina a forma di t di transizione nel mezzo.

materiale 1,2: tutta la struttura dell'acciaio inossidabile (tipo 304), spessore 3mm.

una bocca di 1,3 guanti: diametro: ∅220mm, materiale duro della lega di alluminio, dopo il trattamento anticorrosivo.

1,4 guanti: Nord americano, calibro 8 pollici, spessore 0,4 millimetri, materiale della gomma butilica.

finestra 1,5: superficie di funzionamento propensa, finestra anteriore di 8 millimetri del vetro temperato staccabile di sicurezza, resistenza all'usura, resistenza della corrosione, buona trasmissione leggera, anello con sigillo con l'anello con sigillo spesso a 3/8 pollici di OMEGA.

1,6 determinate pressioni positive e negative (- 12mbar -12mbar) possono essere mantenute una volta usate.

1,7 il gabinetto sono forniti di antiriflessione che accende le lampade economizzarici d'energia con luce morbida.

1,8 una striscia porosa di potere sono prestabiliti nella scatola (alimentazione elettrica: 220V±10% 50Hz±10%)

1,9 il gabinetto sono forniti di parecchie interfacce standard kf-40 per accesso facile a liquido, a gas ed al segnale.

1,10 ci sono 2 scaffali nella scatola.

sostegno 1,11: macchine per colata continua incluse, 950mm alti. Le macchine per colata continua hanno le funzioni del livellamento, di muoversi e di riparazione.

2. Cabina di transizione

forma 2,1: T (acciaio inossidabile 304), relativo alla scatola per guanti, ha controllato dalla valvola.

dimensione 2,2: un diametro da 360 millimetri, il carro armato di lunghezza di transizione di 600 millimetri, il pistone, la transizione per il vassoio dello scorrevole, lucidatura, riveste un piccolo carro armato di transizione, l'altro ha fissato le specifiche per: Ф 100 millimetro x 300 millimetri.

pallet 2,3: l'acciaio inossidabile 300mm ×450mm, libera per muoversi ed estendere (grande configurazione della cabina di transizione).

un grado di 2,4 vuoti: il ≤ -0.1mpa (i grandi e piccoli carri armati giusti di transizione richiedono l'esposizione della cinghia di vuoto), il manometro di vuoto è scelto dalla Germania.

Ii. selezione e configurazione della scatola per guanti e degli indici tecnici principali

3. L'ordine solvente dello systemIn di filtrazione per impedire l'influenza dei solventi organici sulla colonna di purificazione, il sistema di esclusione è integrato nel sistema della scatola per guanti, che può efficacemente rimuovere i solventi volatili dal sistema.
