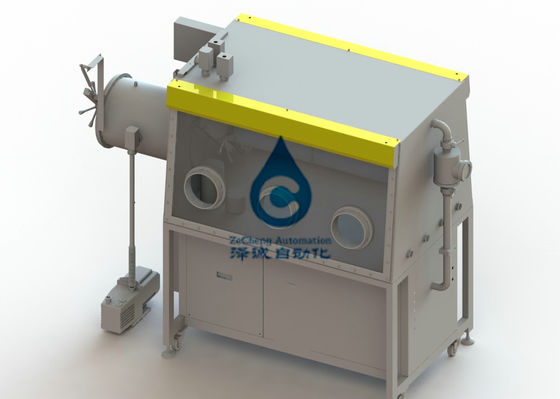

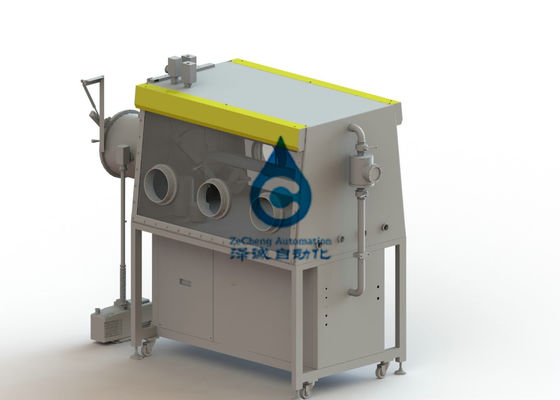

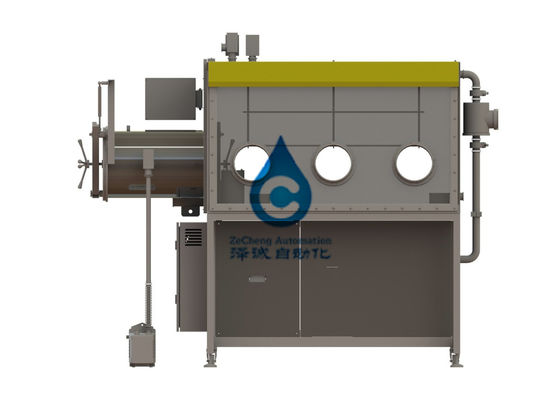

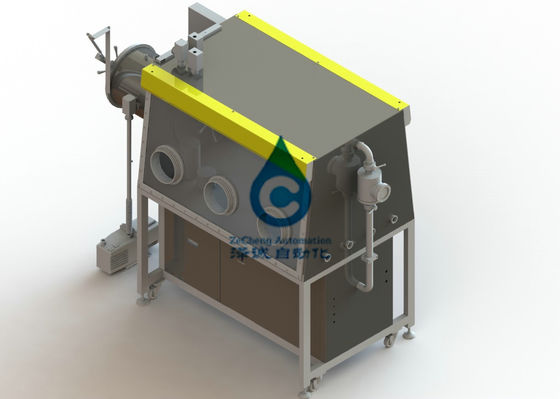

1 parte scatola per guanti standard di vuoto di 1500 millimetri per l'Assemblea dell'Accumulatore litio-ione
Panoramica della scatola per guanti:
La scatola per guanti è stata ampiamente usata nella ricerca della batteria al litio e la produzione, la ricerca del prodotto chimico e di fisico medica, le metallurgie delle polveri, la tecnologia nucleare, la saldatura speciale, OLED e la ricerca SUPPLICATA, la ricerca del catalizzatore, l'industria farmaceutica, l'elaborazione materiale, ricerca e sviluppo speciali della lampada e la produzione, prodotto chimico fine, metal i polimeri e organici ed altre industrie.
progettazione bella, struttura compatta, esecuzione fine della scatola per guanti; Impiego di attrezzature stabile, operazione a lungo termine continua; Controllo automatico, operazione semplice, costo di mantenimento basso.
la scatola per guanti pricipalmente è composta di corpo della scatola per guanti, di cabina di transizione di dimensione, di sistema di purificazione di circolazione, sistema di controllo dello SpA, sistema di vuoto, sistema di visualizzazione, sistema di misura, ecc.
1, il corpo della scatola
1,1, dimensione: due scatole per guanti di 1520mm (lunghezza) ×900mm (altezza) ×750mm (larghezza inferiore) sono collegate da una cabina a forma di t di transizione nel mezzo.
materiale 1,2: tutta la struttura dell'acciaio inossidabile (tipo 304), spessore 3mm.
una bocca di 1,3 guanti: diametro: ∅220mm, materiale duro della lega di alluminio, dopo il trattamento anticorrosivo.
1,4 guanti: Nord americano, calibro 8 pollici, spessore 0,4 millimetri, materiale della gomma butilica.
finestra 1,5: superficie di funzionamento propensa, finestra anteriore di 8 millimetri del vetro temperato staccabile di sicurezza, resistenza all'usura, resistenza della corrosione, buona trasmissione leggera, anello con sigillo con l'anello con sigillo spesso a 3/8 pollici di OMEGA.
1,6 determinate pressioni positive e negative (- 12mbar -12mbar) possono essere mantenute una volta usate.
1,7 il gabinetto sono forniti di antiriflessione che accende le lampade economizzarici d'energia con luce morbida.
1,8 una striscia porosa di potere sono prestabiliti nella scatola (alimentazione elettrica: 220V±10% 50Hz±10%)
1,9 il gabinetto sono forniti di parecchie interfacce standard kf-40 per accesso facile a liquido, a gas ed al segnale.
1,10 ci sono 2 scaffali nella scatola.
sostegno 1,11: macchine per colata continua incluse, 950mm alti. Le macchine per colata continua hanno le funzioni del livellamento, di muoversi e di riparazione.
2. Cabina di transizione
forma 2,1: T (acciaio inossidabile 304), relativo alla scatola per guanti, ha controllato dalla valvola.
dimensione 2,2: un diametro da 360 millimetri, il carro armato di lunghezza di transizione di 600 millimetri, il pistone, la transizione per il vassoio dello scorrevole, lucidatura, riveste un piccolo carro armato di transizione, l'altro ha fissato le specifiche per: Ф 100 millimetro x 300 millimetri.
pallet 2,3: l'acciaio inossidabile 300mm ×450mm, libera per muoversi ed estendere (grande configurazione della cabina di transizione).
un grado di 2,4 vuoti: il ≤ -0.1mpa (i grandi e piccoli carri armati giusti di transizione richiedono l'esposizione della cinghia di vuoto), il manometro di vuoto è scelto dalla Germania.
3. Sistema di controllo
3,1 metodi: compreso auto-diagnosi, interruzione di corrente e caratteristiche di auto-avviamento, con controllo della pressione e le funzioni adattabili. Controllo automatico, controllo di circolazione, protezione di parola d'ordine, controllo della camera di vuoto con esposizione LCD. L'unità di controllo adotta il touch screen dello SpA di Siemens del tedesco, menu dell'operazione facoltativo: Cinese.
controllo della pressione 3,2: controlli la pressione del gabinetto e della cabina di transizione a certo valore stabilito.
un pedale da 3,3 piedi: può controllare la pressione della scatola per guanti, facile da operare.
Ii. selezione e configurazione della scatola per guanti e degli indici tecnici principali
|
NO. |
Configurazione |
portata |
errore |
ambiente |
Esposizione |
|
1 |
Analizzatore dell'acqua |
0-1000ppm |
±1% PPM |
- 10℃-50℃ |
SpA |
|
2 |
Analizzatore dell'ossigeno |
0-1000ppm |
±1% PPM |
- 10℃-50℃ |
SpA |
4. Sistema di circolazione di purificazione
controllo 4,1: acqua, ossigeno <1ppm>
dispositivo di regolazione 4,2: Adeguamento di tocco dello SpA (riscaldamento, estrazione, purificazione, rigenerazione), l'intero processo senza monitoraggio umano.
gas di lavoro 4,3: N2 o l'AR (ciclo del gas).
fan di circolazione 4,5: Il fan variabile ad alta velocità di frequenza di Siemens del tedesco, la portata 0-100m3/h, il controllo del microprocessore, pressione ha collaudato il dispositivo dell'acciaio inossidabile.
singola colonna di purificazione 4,6: Materiale di deossidazione di BASF del tedesco, materiale assorbente dell'acqua altamente efficace americana di UOP.
valvola di pulizia 4,7: Burkert, Germania, valvola elettropneumatica completamente automatica. Progettazione modulare.
filtro 4,8: filtro da alta efficienza con la maglia del filtro dall'apertura da 0,3 micron secondo la norma di HEPA.
3. L'ordine solvente dello systemIn di filtrazione per impedire l'influenza dei solventi organici sulla colonna di purificazione, il sistema di esclusione è integrato nel sistema della scatola per guanti, che può efficacemente rimuovere i solventi volatili dal sistema.
