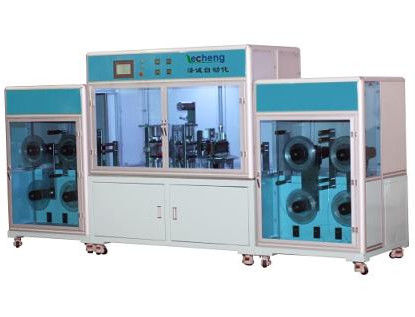

Orecchio di Palo della catena di montaggio dell'Accumulatore litio-ione di capacità elevata che forma macchina

Orecchio di Palo della catena di montaggio dell'Accumulatore litio-ione di capacità elevata che forma macchina

L'attrezzatura può essere utilizzata per la formazione dell'orecchio polare della batteria dell'imballaggio flessibile, pricipalmente compreso i seguenti processi:

Preriscaldamento di svolgimento - spolverando - - gomma (superiore ed abbassi due strati) - pressatura a caldo - taglio di gomma - pressatura a caldo secondaria - guidando - taglio - (taglio del piatto) - bobina - (prodotti del piatto nella scatola della raccolta).

Caratteristiche di prodotto:

1,1 la macchina sono guidati dal motore facente un passo e sono controllati dall'interfaccia uomo-macchina. È facile da operare e soltanto ha bisogno di una persona.

1,2 alta efficienza, una produzione quotidiana massima di 10-15 (2mm) milione pezzi;

1,3 applicabili a una vasta gamma di a prodotti, di a lunghezza differente regolabile, di necessità di adeguamento di larghezza soltanto sostituire il piatto del rullo e di alimentazione di guida.

1,4 il dispositivo sono completamente - funzionale, applicabile al tipo l'orecchio del palo, l'orecchio a disco del palo, film del piatto dell'ANIMALE DOMESTICO può essere avvolto, chiuso con la carta di isolamento.

2. Specifiche dei materiali ricevuti

3. Parametri tecnici

4. Funzioni strutturali

L'attrezzatura comprende i seguenti sistemi:

sistema di svolgimento 4,1: il motore a corrente alternata gira e la bobina guida il piatto d'alimentazione per girare al contrario per mantenere la tensione della bobina. sistema del rullo di 4,2 transizioni: adotti il cuscinetto a basso attrito di precisione, rullo duro ossidato di transizione della lega di alluminio, il rullo di transizione prima che la prima pressatura a caldo adotti il materiale d'ottone, sostituiscono il rullo di transizione secondo le specifiche differenti della cinghia di alluminio e della cinghia del nichel.

calore primario 4,3 che preme sistema: il regolatore di temperatura di precisione del omron è usato per controllare la temperatura della piastra di riscaldamento ed il cilindro guida le placche a pressione superiori e più basse per riscaldare la colla polare dell'orecchio.

sistema d'alimentazione adesivo dell'ansa di 4,4 pali: guidato da un motore facente un passo di precisione, l'alimentazione dell'adesivo dell'ansa del palo è determinata dalla vite della palla.

sistema premente termico secondario 4,5: il regolatore di temperatura di precisione del omron è usato per controllare la temperatura della piastra di riscaldamento ed il cilindro guida le placche a pressione superiori e più basse per riscaldare la colla polare dell'orecchio.

sistema di azionamento 4,6: guidato dal motore facente un passo di precisione, il rullo di gomma gira per determinare la lunghezza dell'orecchio del palo dopo termosaldatura.

sistema tagliente 4,7: il cilindro di lunghezza stabilita di taglio guida il coltello di taglio per tagliare l'orecchio del palo ed il coltello di taglio ha una lunga vita. Macinazione ripetibile.

sistema tagliente 4,8: una lama rotatoria è utilizzata per tagliare la colla dell'orecchio del palo ed il rullo guida l'orecchio del palo in avanti.

sistema di carico 4,8: il motore a corrente alternata gira e la bobina di alimentazione della lega di alluminio guida il piatto d'alimentazione per girare al contrario per mantenere la tensione della bobina.

un sistema di 4,9 strutture: la pittura costante ed affidabile, di superficie quadrata della struttura della saldatura, di cottura, colore su misura secondo il cliente ha bisogno di. Il substrato è fatto del piatto d'acciaio spesso di 25mm e la sua superficie è elettrolitica.

sistema di controllo 4,10: controllo dello SpA del omron, alto livello di automazione.

sistema operativo 4,112: adotti il touch screen di tongtai del kunlun, l'interfaccia è chiaro, intuitivo e bello ed i dati possono essere fissati.

configurazione di sistema 4,123:

5. Ambiente di uso del prodotto

Aria appiattita: 0,4 ~ 0.6mpa (4-6kgf/cm2), la portata di ogni pezzo di aria appiattita è 10L/min, il grado di utilizzazione è 50%

Temperatura ambiente: 20 ~ 35℃

Umidità relativa: 5 ~ 55% ORA

Alimentazione: AC220V, monofase; La fluttuazione di tensione è meno di ±10%; Alimentazione elettrica: 3KVA

6. Rappresentazione schematica di attrezzatura

Impegno di cooperazione

1. Nuova promessa dell'attrezzatura

La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.

2. Impegno di riservatezza

La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.

3. Impegno di servizio di assistenza al cliente

(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;

(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh

(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
