Macchina di laminazione automatica della laminazione di Zc Lm18d dei semi automatici della macchina
Impilatore semiautomatico di ZC-LM18D
1 introduzione all'attrezzatura
1,1 usi
Il dispositivo è utilizzato in una pila a forma di z di batterie di potere dello litio-ione.
L'attrezzatura include il palo superiore artificiale alla stazione diposizionamento, robot artificiale di spinta per prendere il percorso a forma di z, l'impilamento automatico, il diaframma artificiale del taglio, la colla artificiale, materiale artificiale.
1,2 caratteristiche
Riduca il contatto artificiale durante il processo d'impilamento, riduca il cortocircuito e l'autoscarica interni del centro;
Il diaframma attivamente libera il rotolo, la consistenza di tensione è buono;
Alta precisione;
L'attrezzatura è stabile;
La progettazione facile da usare è semplice funzionare.

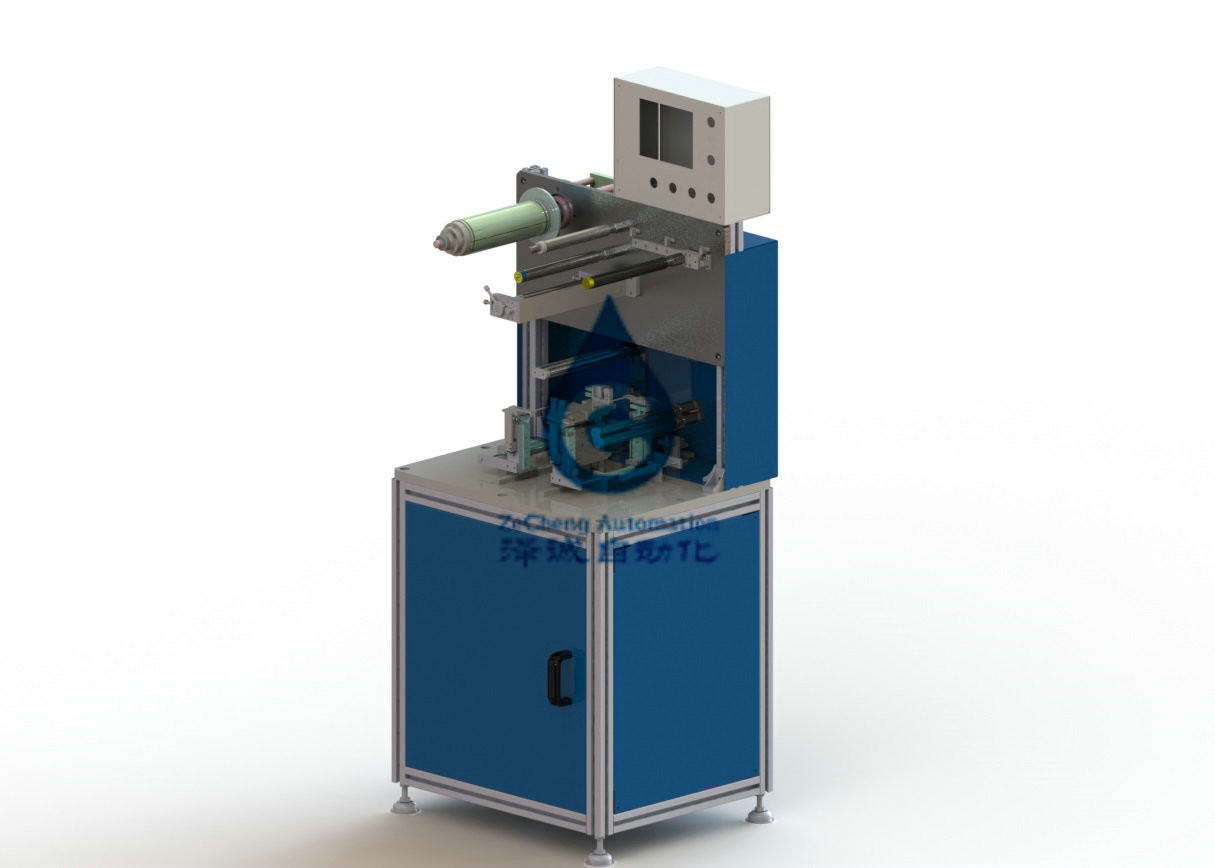

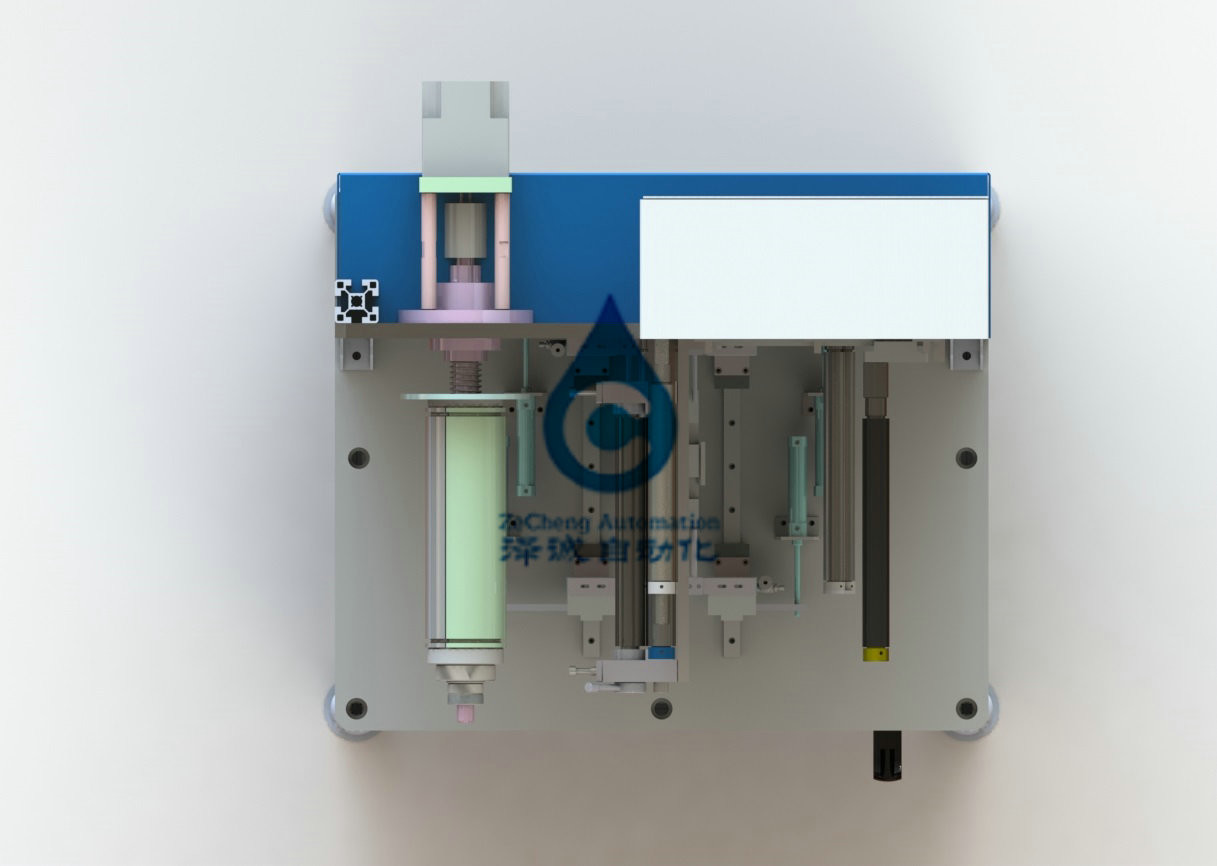

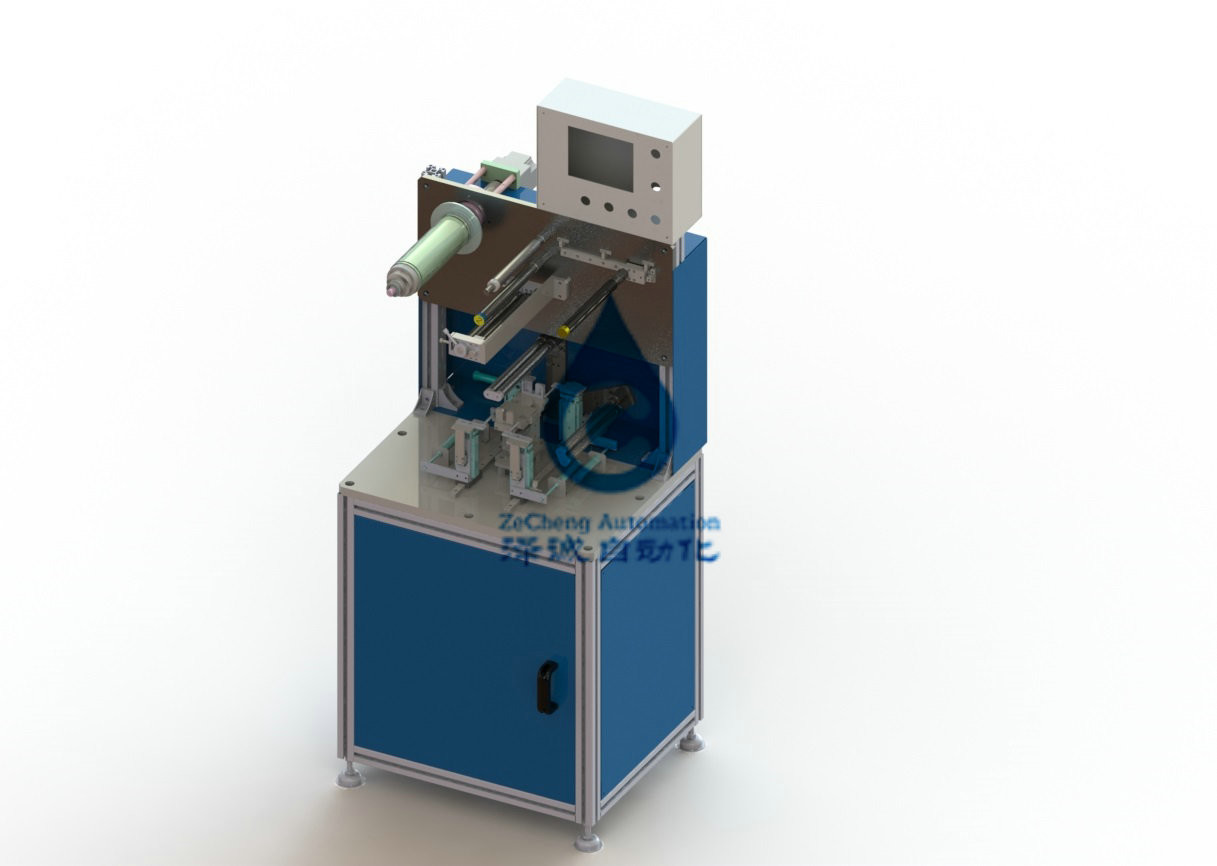

1,3 disegni schematici della disposizione
Peso dell'attrezzatura: circa 180kg, in base al peso reale, al controllo del peso totale ed al rapporto portante di area di 500kg/m2.
1,4 struttura e funzione
| NO.1 | sistema | descriva |
| 1 | Sistema di appoggio | Contiene il corpo del substrato. La parte principale del substrato gioca un'attrezzatura sostenente e di riparazione di ruolo nel complesso; |
| 2 | Sistema di svolgimento del diaframma |
Comprende l'assemblea di svolgimento del diaframma e l'assemblea di tensione.
Componente di svolgimento del diaframma: la bobina del diaframma è riparata dal principio di espansione, tenente la consistenza della distanza verticale fra il diaframma ed il substrato e per mezzo del motore di CC per realizzare lo svolgimento continuo del diaframma.
Componenti di tensione: buona consistenza di tensione.
|
| 3 | Sistema di posizionamento secondario di Palo |
Il piatto di palo è disposto manualmente nella piattaforma di posizionamento secondaria ed il piatto di palo è posizionato meccanicamente.
|
| 5 | Sistema di manipolazione per recupero materiale |
Spinga manualmente i left and right del manipolatore per muoversi lungo il percorso a forma di z del diaframma, facendo uso del limite meccanico per assicurare la precisione di posizionamento ripetuta;
Il manipolatore adotta un pollone di vuoto quando prende il piatto, che assicura che il palo non sia danneggiato nel corso della presa e del mettere del palo;
|
| 6 | Sistema laminato della conduttura |
La tavola della laminazione è fornita di quattro meccanismi piatto-prementi, che tengono rispettivamente i piatti positivi e negativi sulla tavola della laminazione per assicurare che i piatti di palo non si spostino durante la laminazione.
Durante il processo di laminazione, la discesa della piattaforma è regolata manualmente per mezzo di manopole manuali. |
| 7 | Sistema di taglio del diaframma | Dopo che la laminazione è completata, il diaframma è tagliato manualmente. |
| 8 | Sistema di controllo | Compreso lo SpA, il software di sistema, controlla l'impiego globale delle attrezzature; |
| NO. | SISTEMA | DESCREP |
| 1 | Sistema di appoggio | Contiene il corpo del substrato. La parte principale del substrato gioca un'attrezzatura sostenente e di riparazione di ruolo nel complesso; |
| 2 | Sistema di svolgimento del diaframma |
Comprende l'assemblea di svolgimento del diaframma e l'assemblea di tensione.
Componente di svolgimento del diaframma: la bobina del diaframma è riparata dal principio di espansione, tenente la consistenza della distanza verticale fra il diaframma ed il substrato e per mezzo del motore di CC per realizzare lo svolgimento continuo del diaframma.
Componenti di tensione: buona consistenza di tensione.
|
| 3 | Sistema di posizionamento secondario di Palo | Il piatto di palo è disposto manualmente nella piattaforma di posizionamento secondaria ed il piatto di palo è posizionato meccanicamente. |
| 5 | Sistema di manipolazione per recupero materiale |
Spinga manualmente i left and right del manipolatore per muoversi lungo il percorso a forma di z del diaframma, facendo uso del limite meccanico per assicurare la precisione di posizionamento ripetuta;
Il manipolatore adotta un pollone di vuoto quando prende il piatto, che assicura che il palo non sia danneggiato nel corso della presa e del mettere del palo; |
| 6 | Sistema laminato della conduttura |
Spinga manualmente i left and right del manipolatore per muoversi lungo il percorso a forma di z del diaframma, facendo uso del limite meccanico per assicurare la precisione di posizionamento ripetuta;
Il manipolatore adotta un pollone di vuoto quando prende il piatto, che assicura che il palo non sia danneggiato nel corso della presa e del mettere del palo; |
| 7 | Sistema di taglio del diaframma | Dopo che la laminazione è completata, il diaframma è tagliato manualmente. |
| 8 | Sistema di controllo | Compreso lo SpA, il software di sistema, controlla l'impiego globale delle attrezzature; |
11,5 componenti principali
| NO.1 | Il nome dice | marca |
| 1 | Valvola della batteria e del cilindro | SMC/AirTAC |
| 2 | SpA | OMRON |
2. Fabbisogni di materiali applicabili dell'attrezzatura
portata 2,1 dei materiali applicabili
|
Cassa a macchina del calibro progetto |
DSP-SS-C | ||
|
materiale
specifiche |
Pezzo di palo | Lunghezza/tolleranza positive (millimetri) | 100~200/0.2 (a parte le orecchie polari) |
| Larghezza/tolleranza positive (millimetro) | 70~130/0.2 | ||
| Lunghezza/tolleranza negative (millimetri) | 100~200/0.2 (a parte le orecchie polari) | ||
| Larghezza/tolleranza negative (millimetro) | 70~130/0.2 | ||
| Spessore del polo positivo (millimetri) | 0.10-0.28 | ||
| Spessore dell'anodo (millimetro) | 0.10-0.28 | ||
| Il diaframma | Larghezza (millimetri) | 80-205 | |
| Spessore (m) | 20-45 | ||
| Massimo fuori del diametro (millimetri) | φ250 | ||
| Diametro interno del tubo di carta (millimetro) | 3" | ||
2,2 fabbisogni di materiali ricevuti
3. Specifiche di prodotto di fabbricazione dell'attrezzatura
3,1 specifiche di prodotto che possono essere fabbricate
| progetto | Gamma (millimetri) | |
| Lo spessore della H | 7~30 | |
| La larghezza di W | 70~130 | |
| Lunghezza L (a parte le orecchie polari) | 100~200 |
Nota: nel laminare i piatti delle specifiche differenti, è necessario da regolare la posizione di altre parti quale il piatto inferiore mobile e piatto di posizionamento della scatola di rifornimento di carburante.
Gli elementi principali del cambiamento sono come segue (per riferimento)
| Cambi l'intervallo di grandezza | Materiale principale per cambiamento | Tempo di HuanXing |
| Adeguamento di dimensione: 0 ~ 10mm | Meccanismo di posizionamento secondario: posizionamento secondario del piatto inferiore | Entro 0,5 ore |
| Adeguamento di dimensione: 10 ~ 50mm | Meccanismo di posizionamento secondario: meccanismo di posizionamento secondario del manipolatore del pavimento: meccanismo di laminazione della tavola del manipolatore del piatto interno del pollone: piatto inferiore | Entro 1 ora |
| Adeguamento di dimensione superiore a 50mm |
Meccanismo di posizionamento secondario: base di appoggio di posizionamento secondaria, posizionante deflettore
Meccanismo del manipolatore: meccanismo di laminazione della tavola del manipolatore del piatto interno del pollone: piatto inferiore, piastra di sostegno |
Entro 1,5 ore |
4. Parametri dell'attrezzatura
4,1 parametri di prestazione principali
|
Specifiche a macchina progetto |
DSP-SS-C | |
|
|
Impilando velocità (fetta di s) | 3.0-4.0s (relativo a competenza di operazione) |
| Accuratezza dell'allineamento fra il palo ed il diaframma | Deviazione concentrare di meno di 0.5mm (longitudinale) | |
| Diaframma ad accuratezza di allineamento del diaframma | La deviazione di allineamento del fronte dell'estremità è meno di 0.5mm | |
| Singola accuratezza di allineamento del chip | ±0.2mm | |
| Accuratezza globale di allineamento del palo | ±0.5mm | |
| Orario di lavoro dell'installazione di una volta del chip (h) | 0,5 | |
| Numero del laminato di | Può essere messo | |
| Tasso del passaggio del prodotto | ≥98% | |
| Tasso del movimento del dispositivo | ≥95% | |
altri 4,2 parametri
| NO.1 | progetto | Si riferisce alla norma | Per la nota |
| 1 | Colore di aspetto di attrezzatura | Cenere calda 1C della norma internazionale | O come specificato dal cliente |
| 2 | interfaccia | Cinese | |
| 3 | Rumore dell'attrezzatura | 80dB (eccezione fatta per le ragioni materiali, quale il suono della sbucciatura del nastro) | Misura 1m a partire dal dispositivo |
| 4 |
Targhetta dell'attrezzatura
|
Compreso il nome dell'attrezzatura, il modello, l'alimentazione elettrica, il numero della fabbrica, ecc | |
| 5 | Norme di sicurezza | Riferimento 5226,1 GB | Requisiti di sicurezza meccanici/elettrici e protettivi |
5. Ambiente di uso dell'attrezzatura
6. Lista di consegna dell'attrezzatura
6,1 oggetti casuali
| NO.1 | Il nome dice | quantità | Presenti il tempo | Per la nota |
| 1 | Strumenti speciali di manutenzione e di ricerca degli errori | 1 insieme/insieme | Quando la consegna | Chiave esagonale interna |
| 2 |
Istruzioni operative, includenti:
1. Istruzioni di operazione dell'attrezzatura;
1. 2. riparazione e manutenzione di attrezzatura; |
1 insieme di | Quando la consegna | |
| 3 | Lista di imballaggio e certificato di qualificazione del prodotto | 1 insieme/insieme | Quando la consegna | |
| 4 | Disegno PDF d'uso delle parti | 1 insieme di | Quando la consegna |
lista 6,2 delle parti d'uso
Faccia festa la a può acquistarlo esclusivamente se necessario.
| NO.1 | Il nome dice | Calibro, | Singolo pezzo | quantità | Per la nota |
| 1 | Mandrino di vuoto | / | PCS | 20 | Pezzi meccanici |
accettazione dell'attrezzatura 7
modello del prodotto di 7,1 accettazioni: un prodotto in articolo 3,3 sarà usato come il modello dell'accettazione.
un processo di 7,2 accettazioni
L'accettazione è divisa in due fasi: pre-accettazione ed accettazione finale.
I materiali di accettazione saranno forniti dal partito A.
I materiali e la quantità richiesti per l'pre-accettazione sono come segue:
| NO.1 | Il nome del materiale | quantità | Per la nota |
| 1 | Piatto positivo | 100 pezzi | |
| 2 | Il pezzo del catodo | 片 100 | |
| 3 | Il diaframma | Volume 1 | La quantità è abbinata con il pezzo di palo |
| NO.1 | Il nome del materiale | quantità | Per la nota |
| 1 | Piatto positivo | 200 pezzi | |
| 2 | Il pezzo del catodo | 200 | pezzi |
| 3 | Il diaframma | Volume 1 | La quantità è abbinata con il pezzo di palo |
pre-accettazione 7.2.1
l'Pre-accettazione sarà condotta alla fabbrica del partito b.
Gli oggetti dell'accettazione includono:
Funzioni dell'attrezzatura;
Aspetto dell'attrezzatura;
Prestazione dell'attrezzatura: meno di 80% dell'obiettivo specificato;
Al completamento del collaudo di accettabilità, i rappresentanti del partito a e del partito b firmeranno insieme il rapporto dell'pre-accettazione come la base per la spedizione dell'attrezzatura.
Se il partito a non riesce a condurre il collaudo di accettabilità alla fabbrica del partito b, il partito b presenterà il rapporto dell'pre-accettazione per fare festa la a per la firma e la conferma.
accettazione finale 7.2.2
L'accettazione finale sarà condotta alla fabbrica del partito a.
Faccia festa la a pubblicherà una conferma scritta dell'installazione e di incarico di attrezzatura fare festa la b in 3 giorni lavorativi dopo il completamento dell'installazione e di incarico di attrezzatura. Se l'attrezzatura non può essere installata e messa a punto entro i 7 giorni dopo che la consegna dovuta fare festa la a, l'installazione e la ricerca degli errori sarà ritenuta per essere completata.
Faccia festa la a organizzerà il collaudo di accettabilità finale nei 3 giorni dopo il completamento di installazione e la ricerca degli errori dell'attrezzatura e dopo che soddisfa le richieste acconsentite nell'accordo tecnico.
I criteri di accettazione sono conforme all'articolo 4.
Se ci sono oggetti incompetenti, il partito b farà la rettifica. Dopo che la rettifica è completata, gli oggetti incompetenti saranno controllati ancora ed accettati.
Faccia festa la a emetterà un certificato redatto dell'accettazione del prodotto per fare festa la b in 3 giorni lavorativi dopo l'ispezione finale dell'attrezzatura. Se l'accettazione finale non può essere effettuata i 15 giorni dopo che il completamento dell'installazione e dell'eliminazione degli errori di attrezzatura dovuto le ragioni del partito a o la produzione accumulativa di 100 prodotti (una delle due circostanze si incontra) e fa festa la a non riesce a sollevare le interrogazioni scritte, l'accettazione finale sarà ritenuta per essere qualificata.
L'attrezzatura sarà messa a punto secondo il modello dell'accettazione specificato in questo accordo. Se il partito un partito b di bisogni da cooperare con il tipo la ricerca degli errori del cambiamento, sarà implementato dopo l'accettazione finale dell'attrezzatura.
servizio di assistenza al cliente 8
A partire dalla data di arrivo dell'attrezzatura per fare festa la a, il partito b sarà responsabile gratis e garanzia tempestiva dell'non errore entro un anno (partito b risponderà entro 12 ore dopo la ricezione della garanzia). Nel caso di più di un anno, il partito b aiuto tempestivo nella manutenzione post-vendita e fare festa la a pagherà i materiali ed i costi di mantenimento pertinenti.
9. Diritti ed obblighi di entrambi i partiti
| NO.1 | progetto | responsabilità | Noti (" xx «mezzi il partito di impresa) | |
| Faccia festa la a | Faccia festa la b | |||
| 1 | Costruzione del fondamento | ○ | Mezzo come stato necessario | |
| 2 | Il partito b mette a punto i materiali sul sito | ○ |
Fornito al ricevimento dell'avviso del partito b
|
|
| 3 | trasporto | ○ | ||
| 4 | Il trattamento scaricante | ○ | Disponga la posizione di installazione e riparila | |
| 5 | Stati sostenenti dell'attrezzatura | ○ | ||
| 6 | Costruzione stridente dell'aria | ○ | La pressione è richiesta essere stabile e la fonte di aria soddisfa le richieste pertinenti di parametro | |
| 7 | Costruzione elettrica | ○ | L'interruttore di accensione indipendente è richiesto ed il regolatore di potere si aggiunge se necessario | |
| 8 |
I collegamenti
Aria più |
○ | L'interfaccia indipendente di fonte del commutatore dell'aria e di aria è richiesta | |
| 9 |
I collegamenti secondari
Collegamenti all'infuori del di cui sopra
Preparazione del cavo |
○ | I collegamenti al suolo del condotto sono utilizzati fra le macchine | |
| 10 |
Installazione e ricerca degli errori
Potere, aria appiattita, materiali del sintonizzatore |
○ | ○ |
Faccia festa la a sistemerà gli operatori pertinenti, il personale di manutenzione ed il personale tecnico per cooperare con il partito a
|
| 11 |
formazione
11,1 formano il personale designato vicino fanno festa la a per fare funzionare correttamente l'attrezzatura e per occuparsi dei guasti comuni dell'attrezzatura;
11,2 il contenuto di addestramento comprendono la conoscenza di manutenzione di intero sistema di controllo e del sistema meccanico e forniscono i materiali di addestramento;
11,3 fanno festa la a sopporteranno tutte le perdite causate tramite l'impiego delle attrezzature dal personale non formato e non approvato dal partito B. |
○ | ○ | Faccia festa la a designerà il personale che è fisso e non può essere sostituito a volontà; Il partito b fornirà due opportunità di formazione libere ed addebiterà la terza volta: costo di viaggio. |
| 12 |
Clausola di riservatezza
12,1 ogni partito avranno l'obbligo di tenere confidenziale tutti i dati e documenti tecnici forniti dall'altro partito e non li trasmetteranno o non riveleranno ad alcuni terzi in tutti i modi senza il permesso dell'altro partito;
12,2 fanno festa la a decidono non copiare tale attrezzatura da sè o qualunque altri terzi, altrimenti, sopporteranno tutte le perdite causate per fare festa il B. |
○ | ○ | |
| 13 |
Aggiornamento del prodotto:
Dovuto fare festa lo sviluppo tecnico della b, il miglioramento dell'attrezzatura ed il miglioramento della prestazione, il partito b saranno responsabili del miglioramento alla richiesta del partito a ed il partito b farà pagare soltanto il costo di trasformazione;
|
○ | ○ | |
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
