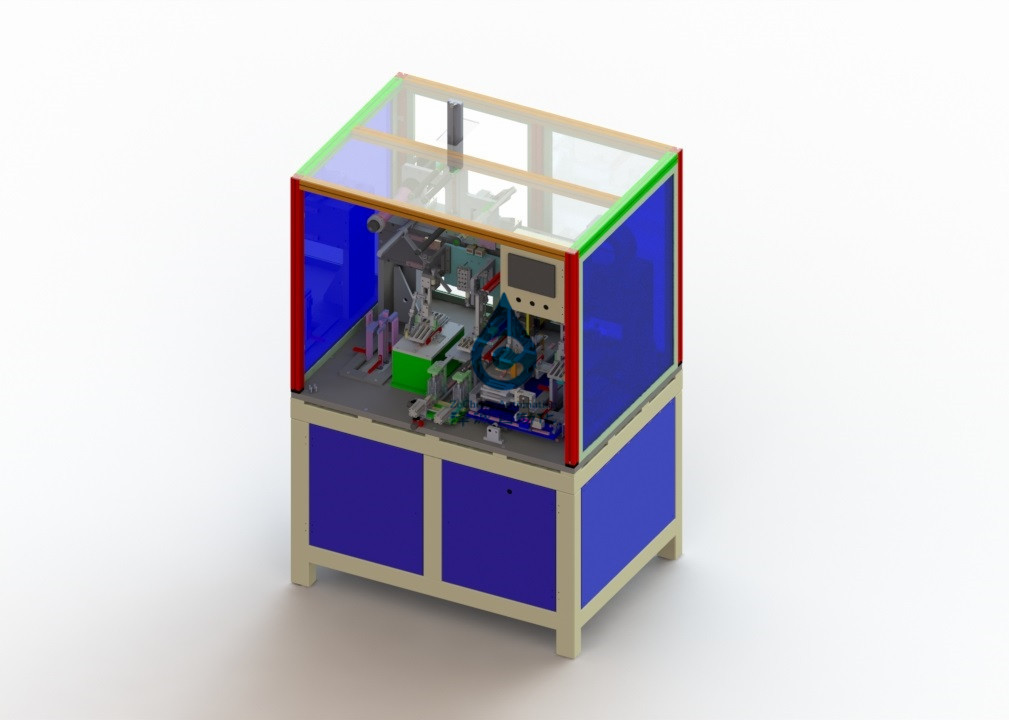

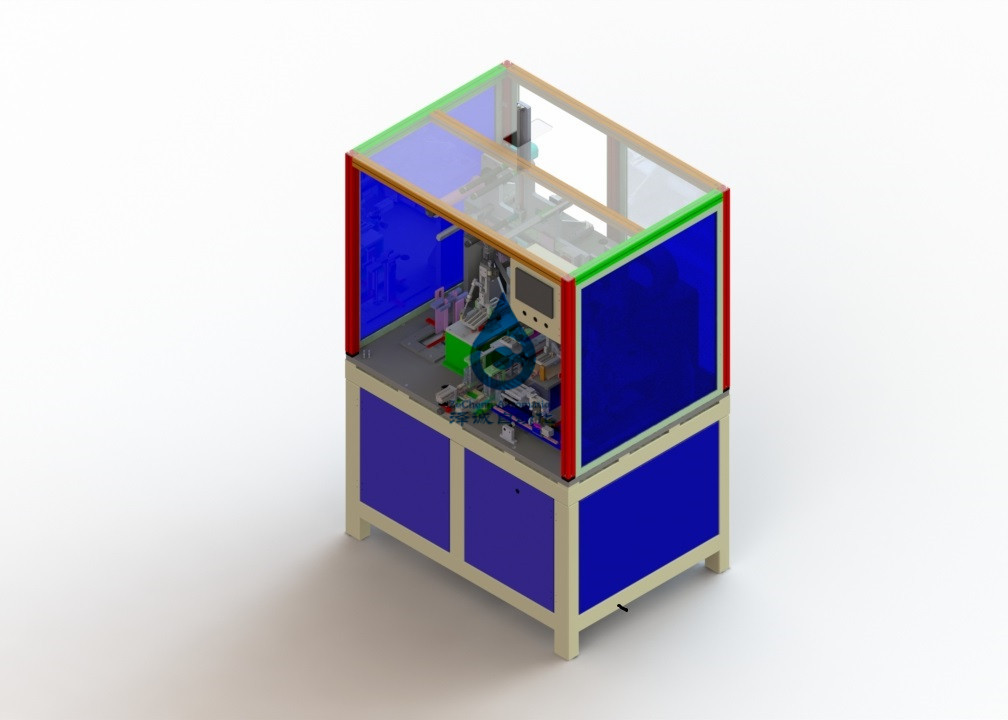

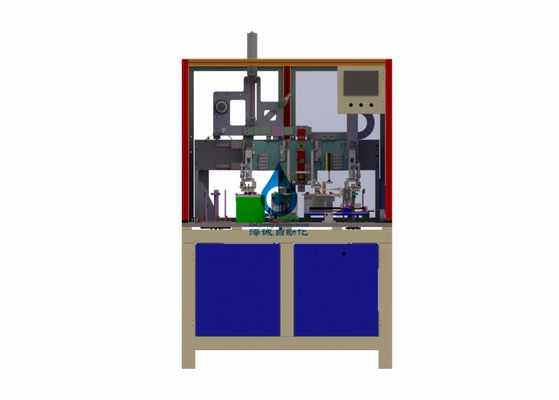

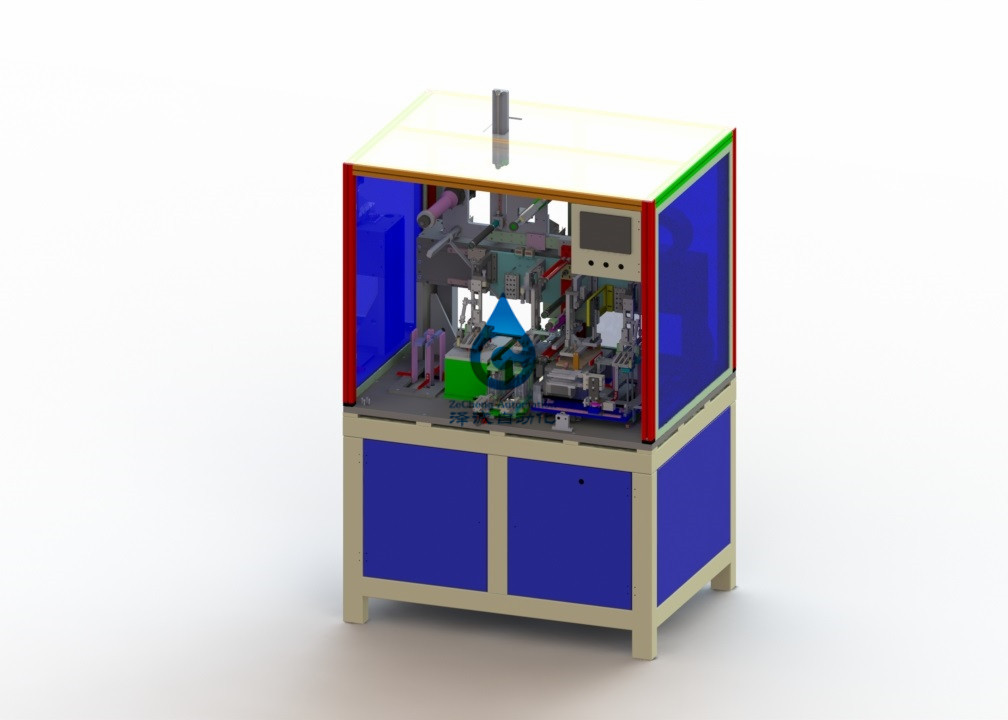

Macchina automatica della laminazione di potere 100AH per la batteria del fosfato del ferro del litio
Macchina di laminazione semiautomatica della batteria del fosfato del ferro del litio di potere 100AH
1. Il profilo
Questa attrezzatura è pricipalmente applicabile al processo a forma di z della laminazione della batteria di potere. Il controllo di PID è adottato per controllare la tensione costante del diaframma ed il posizionamento secondario è adottato per assicurare l'accuratezza della laminazione all'interno di 0.5mm. Meccanismo doppio unico della laminazione di camma di posizionamento, alta velocità, l'adozione di laminazione e di vestire modo separato, efficacemente migliorare la prestazione costata del prodotto.
Dispositivi speciali:
1,1 il PID è usato per controllare la tensione costante del diaframma
Il motore di CC è utilizzato per raccogliere i dati trasmessi dal potenziometro di precisione e l'operazione di PID è usata per controllare la tensione del diaframma durante il processo dell'oscillazione.
alta precisione 1,2
Con il posizionamento secondario del pezzo di palo, l'accuratezza del pezzo di palo nella pila è garantita per raggiungere 0.5mm.
1,3 impilare velocità: 1.2-1.5 fette/in secondo luogo
Il servomotore è utilizzato per guidare il pollone per muoversi rapidamente da lato a lato sulla pista dello scorrevole per lampling.
1,4 costo di gestione basso
Il dispositivo adotta il metodo separato di laminazione e di condimento. Il dispositivo fa soltanto la laminazione. Dopo la laminazione, la cellula è eliminata manualmente e la cellula è premuta per evitare che allenta.
2. Costituisca
La composizione è indicata sotto
|
NO. |
Composizione nel sistema |
La configurazione di sistema |
Quantità |
|
1 |
Sistema dello scaffale |
|
1 insieme |
|
|
Ossatura saldata |
1 |
|
|
|
Substrato (placcatura del piatto) |
2 |
|
|
2 |
Sistema di Subpositioning |
|
4 insiemi |
|
|
Alimentando e posizionando meccanismo |
4 |
|
|
|
Cilindro di SMC - |
16 |
|
|
3 |
Istituzioni del recipiente |
|
4 insiemi |
|
|
Scatola materiale - Zecheng |
4 |
|
|
4 |
Meccanismo di sollevamento del piatto di palo |
|
4 insiemi |
|
|
Motore - Yamanashi |
4 |
|
|
|
Guida lineare - argento superiore |
8 |
|
|
|
Argento con tappo a vite della palla |
4 |
|
|
5 |
Manipolatore di Palo |
|
2 insiemi |
|
|
Motore passo a passo |
2 |
|
|
|
Guida lineare - argento superiore |
4 |
|
|
|
Argento con tappo a vite della palla |
2 |
|
|
6 |
Il sistema operativo |
|
1 insieme di |
|
|
Touch screen - Kunlun Tongtai |
1 |
|
|
7 |
Sistema di controllo |
|
1 insieme di |
|
|
SpA, omron |
1 |
3. Specificazione dell'attrezzatura
3,1 oggetti applicabili
1) Tipo quadrato nominato batteria secondaria dello ione di Li (litio)
2) Materiale: Composto di elettrodo positivo: Elettrodo negativo materiale della batteria di Al+: Separatore materiale della batteria di Cu+: resina
|
Cassa del calibro della macchina progetto |
ZSC01A |
||
|
materiale specifiche |
Pezzo di palo |
Lunghezza/tolleranza positive (millimetri) |
105.5/0.3 |
|
Larghezza/tolleranza positive (millimetri) |
55/0.3 |
||
|
Lunghezza/tolleranza negative (millimetri) |
107.5/0.3 |
||
|
Larghezza/tolleranza negative (millimetri) |
57/0.3 |
||
|
Spessore positivo (millimetri) |
0.120-0.205 |
||
|
Spessore negativo (millimetri) |
0.090-0.150 |
||
|
Il diaframma |
Larghezza (millimetri) |
109 più (3-5) millimetro |
|
|
Spessore (m) |
20-40 |
||
|
Diametro esterno massimo (millimetri) |
Phi 250 |
||
|
Diametro interno del tubo di carta (millimetri) |
3" |
||
|
Modo di finitura |
Metodo d'incollatura manuale |
||
3) Dimensione della batteria
|
modello |
Larghezza della cellula di W (millimetri) |
L lunghezza delle cellule (millimetri) |
Spessore della cellula di H (millimetri) |
|
ZSC01A |
57 |
107,5 |
5 |
Figura dimensione di 5)
|
Dati di progetto |
a |
b |
c |
d |
e |
|
Piatto positivo |
|
|
|
|
|
|
Il pezzo del catodo |
|
|
|
|
|
ZSC01A
3,2 parametri tecnici di attrezzatura
|
Specifiche della macchina progetto |
ZSC01A |
|
|
Parametri tecnici
|
Velocità della laminazione (laminazione di s) |
1.2-1.5 |
|
Accuratezza di allineamento fra il piatto ed il diaframma |
Deviazione concentrare di meno di 0.5mm (longitudinale) |
|
|
Accuratezza dell'allineamento del diaframma |
La deviazione di allineamento di conclusione è meno di 0.5mm |
|
|
Accuratezza di allineamento del pezzo singolo |
+/- 0,2 millimetri; |
|
|
Accuratezza di allineamento di intero piatto |
+/- 0,5 millimetri |
|
|
Gamma regolabile di larghezza del dispositivo |
±10mm (regolabile) |
|
|
Tempo ausiliario (s) |
15 - 25 |
|
|
Orario di lavoro del pezzo di palo di caricamento una volta (h) |
0,5 |
|
|
Numero del laminato di |
Può essere messo |
|
|
Soppressione automatica |
Il trasportatore esce |
|
|
Modo laminato |
Servomotore di CA |
|
|
Adsorbimento di vuoto |
Pollone speciale di vuoto |
|
|
Potere totale (chilowatt) |
6,3 |
|
|
Potere di funzionamento normale (chilowatt) |
5 |
|
specifiche 4.Mechanical
una macchina di 4,1 laminazioni
Il dispositivo adotta il principio di bufferizzazione di pressione d'aria e di bufferizzazione della molla. Mentre il numero degli aumenti di strati della batteria, il dispositivo affonda gradualmente e la posizione della laminazione è mantenuta sempre nello stesso luogo. La superficie del piatto di palo è trattata specialmente ed il piatto ed il diaframma di palo non sono danneggiati.
4,2 il sistema d'impilamento del movimento della piattaforma
Il meccanismo adotta il servomotore per guidare la vite precisa della palla per muoversi rapidamente e la precisione di posizione è affidabile.
4,3 componenti materiali della scatola
Materiale della lega di alluminio di alta qualità, la superficie dopo trattamento speciale, resistenza all'usura regolare, nessun'usura e spreco. Allo stesso tempo, entrambi i lati della scatola materiale adottare il modo di salto aria e dell'aspirazione, per succhiare la polvere via, allo stesso tempo, per assicurarsi che il pezzo di palo non assorba il fenomeno di più dell'un pezzo solo quando è succhiato su dal pollone di vuoto.
4,4 assemblea del pollone di vuoto
Il pollone speciale di vuoto è usato per adsorbire il piatto di palo ai punti multipli per assicurare che il piatto di palo non sprofondi. Dalla scatola materiale l'aspirazione può essere piegata per impedire l'adsorbimento dei pali multipli.
4,5 sistema di sollevamento automatico del piatto di palo
Il pezzo di palo è sollevato su dalla madrevite precisa guidata dal motore facente un passo per assicurarsi che il pezzo di palo sia sempre alla stessa altezza.
4,6 sistema di posizionamento del piatto di palo
Il meccanismo di camma è usato per posizionare esattamente il piatto di palo. Dopo il cambiamento del modello, dovete soltanto regolare la posizione del blocchetto di limite
4,7 sistema di manipolazione della laminazione
Il meccanismo di camma è usato per determinare 4 insiemi delle componenti del pollone e la laminazione e posizionare afferrare sono effettuati simultaneamente.
4,8 sistema operativo
Può essere azionato con un touch screen. Tuttavia, l'arresto di emergenza, l'interruttore di accensione è commutatore duro.
pannello di controllo 4,9
La macchina è installata indipendente con il bordo elettrico, il commutatore interno di perdita, l'alimentazione elettrica della stabilità di CC ed altre componenti di circuito principale, controllo con lo SpA, il relè, dispositivi di controllo di controllo motorio. Il collegamento con l'esterno sarà fatto per mezzo del connettore ed il terminale station.PLC adotta il soffitto di OMRON.The del cavo elettrico è perforato. I cavi e le prese d'aria fra l'altra attrezzatura saranno fissati e convogliati al divisorio più basso.
medium 5.Energy
Fornisca prego i seguenti media di energia
10,1 alimentazione elettrica
1. Tensione AC220V± 10% nella variazione istantanea di monofase sotto 0.5s
2. Frequenza: 50Hz±1Hz
3) Capacità: 5kVA 220V
10,2 aria
1) Pressione 0.5mpa 5kGF/Cm2
2. Capacità 401/min
Vuoto 10,3
La vostra società fornisce la fonte di vuoto (o attrezzatura facendo uso del generatore di vuoto).
stati 6.Environmental
Il dispositivo può funzionare senza barriere nelle seguenti condizioni ambientali.
Temperatura di funzionamento: 5-35℃
Temperatura di stoccaggio: 0-40℃
L'umidità 30-80% ma non dovrebbe inumidire.
Non dovrebbe contenere il gas del sale, gas corrosivo del gas tossico.
La polvere dovrebbe non avere polvere conduttiva.
La frontiera magnetica non colpirà la frontiera magnetica del dispositivo
La vibrazione dovrebbe non avere scossa e ritenere la vibrazione.
