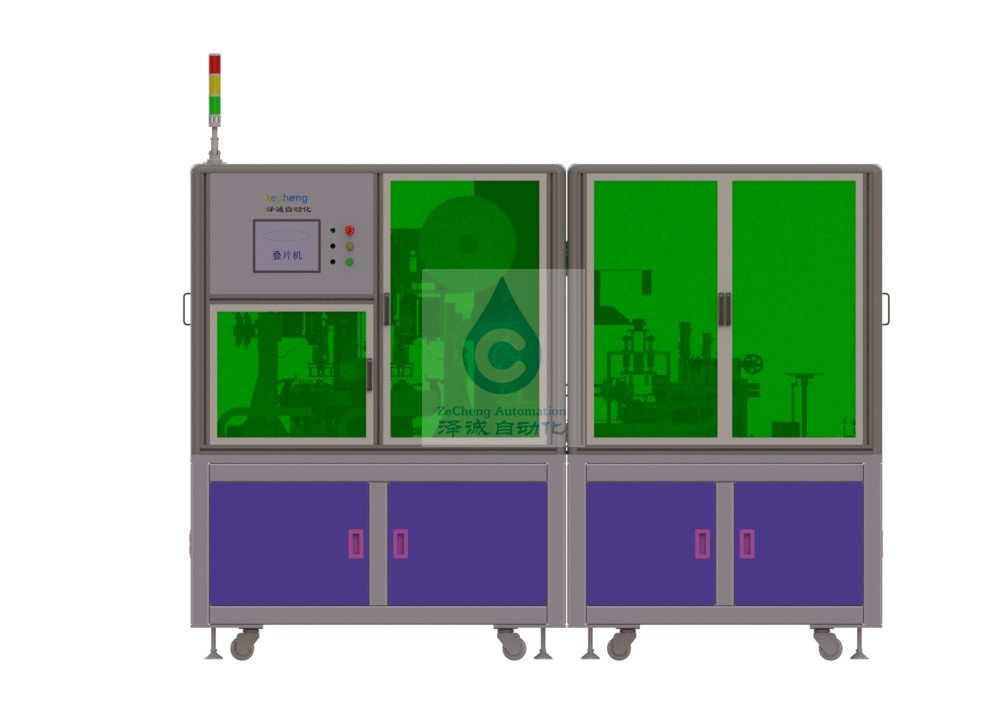

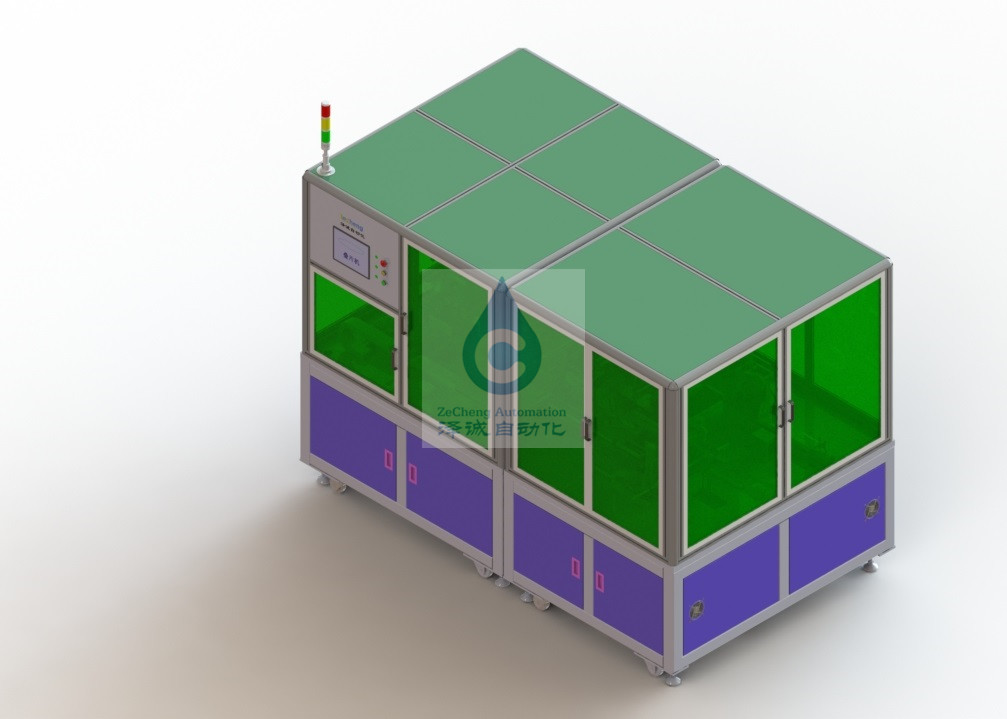

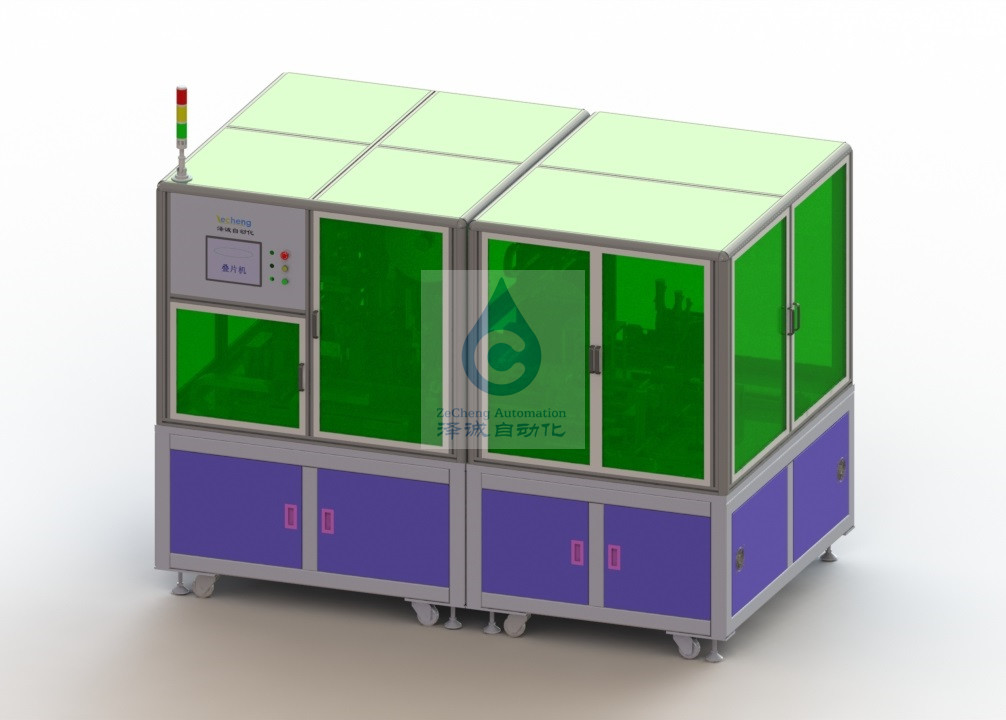

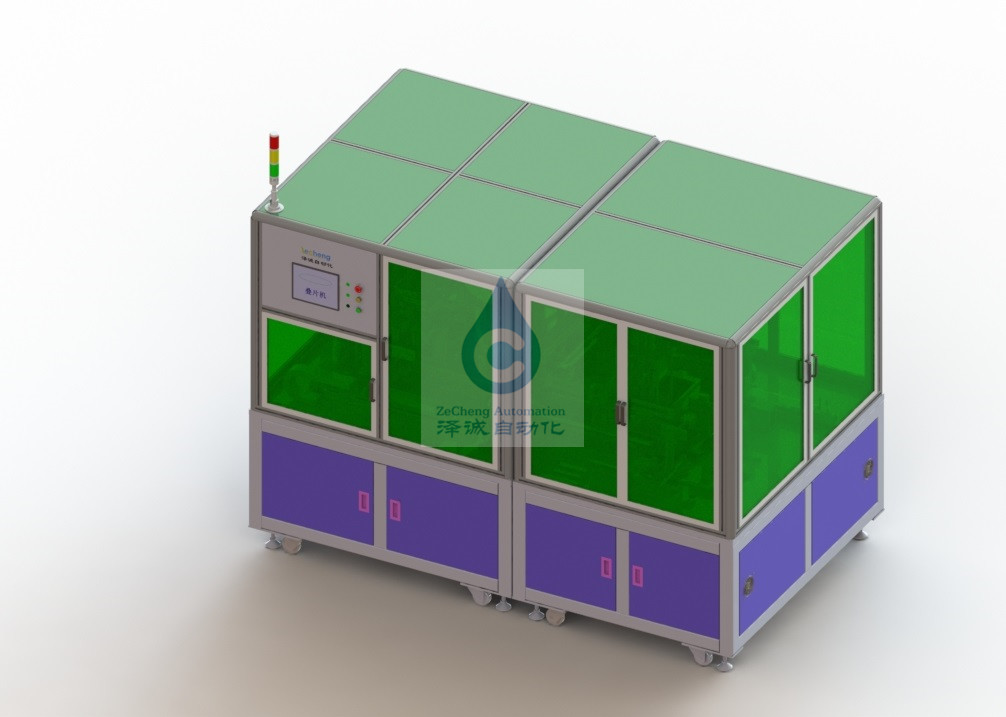

La batteria di potere ha automatizzato la macchina di laminazione automatica del laminatore
Processo di laminazione semplice automatico della laminazione della macchina della batteria di potere
1. Profilo dell'attrezzatura:
1,1 introduzione alle funzioni ed ai principi del dispositivo:
Questa attrezzatura realizza il processo automatico della laminazione della batteria di potere e le sue funzioni principali includono l'alimentazione della foglio del palo, la laminazione, la bobina della coda, adesivo e soppressione. Diaframma attivo svolgendo, tramite il rullo di transizione, il meccanismo verticale di tensione nella tavola di laminazione principale. La tavola principale della laminazione guida il diaframma per muoversi avanti e indietro, piegando in una forma di Z e disponendo il palo. Manipolatore positivo e negativo dal contenitore di film del palo positivo e negativo per riprendere fuori l'immagine del palo, tramite la piattaforma di posizionamento secondaria che posiziona, esattamente pila sulla piattaforma principale della laminazione. Dopo l'impilamento al numero stabilito dei pezzi, fermi laminare, bobina automatica della coda, nastro della borsa U del bordo, automaticamente giù alla piattaforma di scarico.
2. Funzioni dell'attrezzatura e parametri tecnici
|
Specifiche della macchina progetto |
ZCCE04A-01 | ||
| Impilando velocità (chip di s) | 1,2 secondi/pezzo | ||
| Accuratezza dell'allineamento fra il palo ed il diaframma | Deviazione concentrare ≤±0.5mm (longitudinale) | ||
| Diaframma ad accuratezza di allineamento del diaframma | La deviazione di allineamento di conclusione è più di meno di ±0.3mm | ||
| Singola accuratezza di allineamento del chip | +/- 0,3 millimetri | ||
| Accuratezza globale di allineamento dei pali | +/- 0,5 millimetri | ||
| Tempo ausiliario di completamento di un (s) unicellulare | Tempo d'avvolgimento ≤5s della singola coda del rivestimento (se avvolgere il tempo è accumulato sopra molti giri) e tempo di spostamento ≤70s | ||
| Orario di lavoro dell'elettrodo una volta installato (h) | 0,5 | ||
| Numero del laminato di | Può essere messo | ||
| Delocalizzazione del diaframma | Numero del diaframma regolabile | ||
| Modo di finitura | Nastro dell'involucro U del bordo | ||
3. Ambiente di uso dell'attrezzatura
(1) aria compressa: 0,4 ~ 0.8mpa (4-8kgf/cm2), portata: 280L/min;
(2) requisiti di vuoto dell'attrezzatura: grado di vuoto: -101kp ~ -50kp, portata: 8L/S;
(3) raccolta di polvere: il partito b avrà un aspiratore nell'attrezzatura ed accantona un'interfaccia di rimozione di polvere;
(4) temperatura ambiente: 20 ~ 35℃;
(5) umidità relativa: 5-55% ORA;
(6) pulizia ambientale: nessun gas corrosivo, liquido o gas esplosivo sul sito;
(7) alimentazione elettrica: AC220V, monofase; La fluttuazione di tensione è meno di ±10%; Alimentazione elettrica: 6KVA.
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
