Macchina di emulsione blu automatica semplice con il servomotore di Panasonic

Macchina di emulsione blu automatica semplice con il servomotore di Panasonic

1. Funzione principale di questo sistema: incolli la busta esterna della batteria qualificata

2. Questo sistema include: 1 insieme del sistema d'alimentazione della batteria, 1 insieme del sistema d'alimentazione del nastro, 1 insieme del sistema di rivestimento adesivo, 1 insieme di soppressione del meccanismo di volume d'affari.

3. Batteria che carica sistema:

Questo sistema include: 1 insieme del meccanismo di spinta di volume d'affari delle cellule elettriche, 1 nastro trasportatore, 1 insieme del meccanismo del disegno della batteria, 1 insieme della batteria che spinge meccanismo

3,1 che girano e meccanismo di spinta della cellula elettrica: pricipalmente include 1 cilindro di tornitura, 1 dispositivo di tornitura, 1 cilindro premente e 1 cilindro di spinta.

nastro trasportatore 3,2: pricipalmente include 1 motore passo a passo, 1 cinghia e 1 sensore sul posto;

meccanismo del disegno di 3,3 batterie: pricipalmente comprende 1 motore passo a passo, 1 servo modulo e 1 trafila.

meccanismo dello spingitoio di 3,4 batterie: pricipalmente include 1 motore facente un passo, 1 servo modulo, 1 piatto di spingitoio e 1 piatto di posizionamento.

4. Requisiti tecnici

4,1 il materiale del dispositivo di vibrazione saranno POM e non è permesso graffiare la superficie della batteria;

4,2 la qualità del piatto di posizionamento saranno POM e non è permesso graffiare o indossare la superficie della batteria;

4,3 la qualità del spinta-piatto e del tirare-piatto saranno POM e non è permessa graffiare o indossare la superficie della batteria;

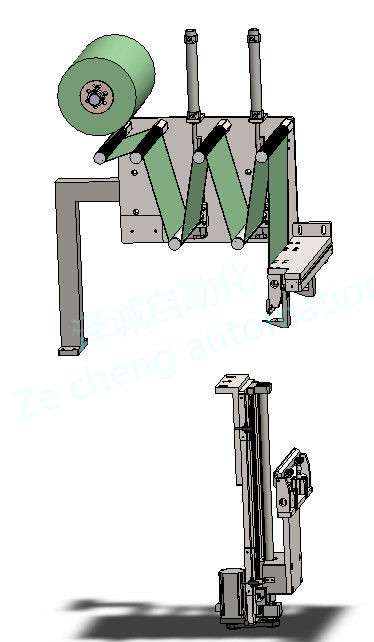

5. Leghi il sistema con un nastro d'alimentazione:

Il sistema comprende 1 insieme del meccanismo di svolgimento, 2 insiemi del meccanismo di tensionamento, 4 insiemi del meccanismo di sovra-rotolamento, 1 insieme di underclamping e di trazione del meccanismo e 1 insieme di overclamping e di taglio del meccanismo.

meccanismo di tensionamento 5,1: pricipalmente include 2 cilindri, 2 rotaie di scorrimento lineari e 1 rullo di tensione

meccanismo di pressione superiore di taglio 5,2: 2 cilindri superiori della ganascia, 1 insieme del blocchetto di pressione, 1 cilindro della taglierina, 1 taglierina;

meccanismo di pressione 5,3 e di trazione più basso: pricipalmente include 2 cilindri più bassi della ganascia, 1 insieme dei blocchetti di pressione, 1 servomotore, 1 madrevite, 2 rotaie di scorrimento e 1 cinghia sincrona

5,4 requisiti tecnici:

5,1 la superficie del sovra-rotolo saranno trattati con il dente di sega e la cinghia di gomma non aderirà al rotolo

l'adesivo 5,2 non è permesso sulla superficie del blocchetto di pressione

5,3 SKD11 è richiesto per il materiale della taglierina ed il tempo di impiego è 300.000 > periodi

5,4 precisione adesiva abbattuta ±0.1mm

5,5 la batteria che preme e blocchetto di posizionamento sono fatti di poliuretano, in modo da non è permesso graffiare la batteria;

5,6 il materiale della barra della guida sotto la batteria sono POM e non è permessa graffiare la batteria;

5,7 la deviazione di precisione di attaccare del film sono ≤0.5mm. Non ci sono grinze e nessuna bolla ovvia sul film che attacca la batteria sorge. Il diametro di singola bolla è < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">

5,8 la superficie sono completamente rivestiti e le coperture di alluminio non possono essere esposte;

5,9 il nastro sono 3-5mm superiori alla saldatura e la parte più superiore alla saldatura è richiesta per essere incollata sulla copertura superiore e nessuna perdita della saldatura è permessa

rendimento 5,10: ≥99%;

6. Lista di configurazione
