Alta linea di produzione efficiente della batteria al litio macchina automatica della toppa del PVC
1. Questo sistema sarà ricoperto alimentando il movimento strisciante delle cellule del manipolatore al sistema dopo che la presa della consegna, la batteria è in movimento il sistema della pasta del PVC e del cordone prima del posizionamento, condotto trasportando la linea posizionare, posizionante il pezzo del quadrato della copertura isolato PVC della pasta, dopo che il completamento di pasta dopo che il completamento della batteria per continuare il flusso di andata, flusso al cordone si conclude dalla scelta artificiale;
2. Il sistema include: 1 insieme del manipolatore d'alimentazione della batteria, 1 insieme del sistema della pasta del quadrato del PVC, 1 insieme della trasmissione della batteria e sistema di posizionamento;
3. Requisiti tecnici:
3,1 il fabbisogno di materiali della pinza di presa del manipolatore sono PE;
3,2 l'accuratezza ripetitiva di moto della direzione dell'ascissa del manipolatore sono ±0.1mm
3,3 l'accuratezza ripetitiva di moto del manipolatore nella direzione dell'asse y sono ±0.1mm
4. Lista di configurazione
| Il numero di serie | Il nome del | Il numero di | marca |
| Batteria che tratta manipolatore | Servomotore | 2 | panasonic |
| vite | 2 | HIWIN | |
| Guida lineare | 4 | HIWIN | |
| Il cilindro di pressione | 1 | SMC | |
| dita | 1 | Elaborazione non standard |
5. Film del quadrato del PVC che incolla sistema: pricipalmente comprende un meccanismo materiale della scatola, componente d'alimentazione del film quadrato del PVC, film quadrato del PVC che posiziona la componente, il film quadrato del PVC che incollano la componente e la componente di carta della raccolta di isolamento
meccanismo d'alimentazione della scatola 5,1: pricipalmente include una scatola d'alimentazione, una madrevite, un motore passo a passo ed una cinghia sincrona
5,2 componenti d'alimentazione dello strato del quadrato del PVC: pricipalmente includa 1 servomotore, 1 madrevite, 2 rotaie di scorrimento, 1 insieme del pollone, 1 insieme della colonna portante, 1 cilindro superiore e più basso;

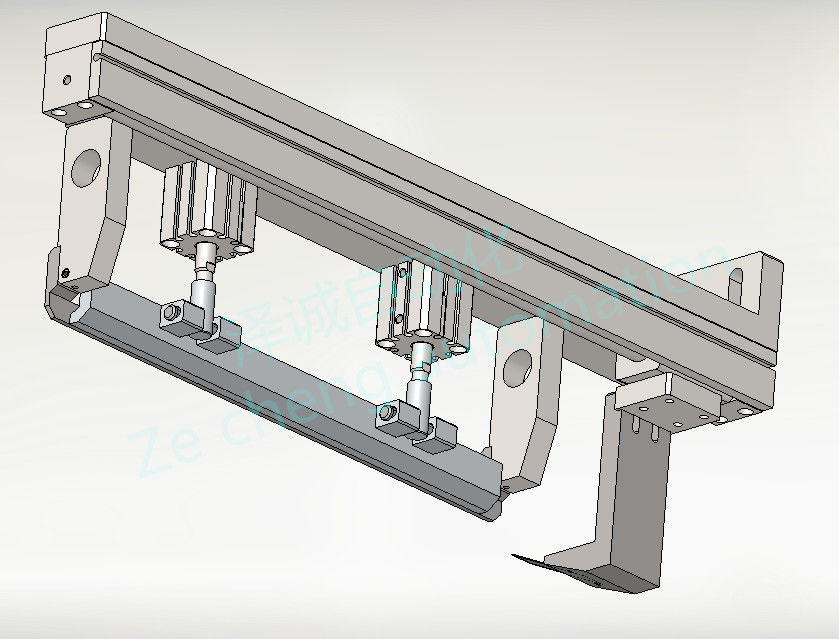

5,3 quadrato del PVC che posiziona le componenti: pricipalmente comprenda 4 bombole di normalizzazione, 2 cilindri del downforce, 2 barre mettenti a strati di posizionamento e 1 insieme del piatto di aspirazione di vuoto;
5,4 componenti del quadrato del PVC della toppa: questo sistema pricipalmente comprende un servomotore dell'ascissa, un servomotore dell'asse y, due madreviti, una cinghia sincrona, un pollone di vuoto e quattro guide lineari.
6. Requisiti tecnici:
6,1 indici di successo d'alimentazione ≥99%;
6,2 il pollone non sono permessi danneggiare il quadrato del PVC;
tasso qualificato 6,3 paste ≥99%;
6,4 la pasta del quadrato del PVC non deve cad da, nessuna deformazione, nessuna deviazione, nessun bolle;
7. Lista di configurazione
| Il numero di serie | Il nome del | Il numero di | marca |
| Componente della pasta del quadrato del PVC | Servomotore | 2 | panasonic |
| vite | 1 | HIWIN | |
| Guida lineare | 4 | HIWIN | |
| Tazze di aspirazione di vuoto | 2 | Elaborazione non standard | |
| Cinghia sincrona | 1 | MISUMI | |
| Quadrato del PVC che posiziona componente | Cilindro del vapore a | 2 | SMC |
| Premi il cilindro | 1 | SMC | |
| Posizionamento della margotta | 1 | Elaborazione non standard | |
| Piatto di aspirazione di vuoto | 3 | Elaborazione non standard | |
| Assemblea d'alimentazione del PVC | Giunto di supporto delle rotaie di scorrimento | 1 | Elaborazione non standard |
| colonne | 1 | Elaborazione non standard | |
| sopportare | 1 | Elaborazione non standard | |
| mandrino | 2 | Elaborazione non standard | |
| Piatto di collegamento | 1 | Elaborazione non standard | |
| Corso sdrucciolevole | argento | ||
| cilindro | SMC | ||
| vite | argento | ||
| sopportare | MISUMI | ||
| Servomotore | panasonic | ||
| coppia | standard | ||
| Istituzioni del recipiente | Fermacarte di Kraft | Elaborazione non standard | |
| Cima della componente | Elaborazione non standard | ||
| sopportare | MISUMI | ||
| vite | SMC | ||
| Cinghia sincrona | MISUMI | ||
| Ruota sincrona | standard | ||
| Motore passo a passo | standard | ||
| Scatola di carta della raccolta di isolamento | La scatola della raccolta | Elaborazione non standard |
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh
(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
