Cellula di Ion Battery Production Line Electric del litio del touch screen che attacca macchina
1. Batteria che attacca macchina
Il dispositivo è progettato per il processo di nastro adesivo dopo la laminazione della cellula elettrica, che è adatta a quattro o parecchie cellule elettriche da ricoprire di nastro adesivo allo stesso tempo dopo la spianatura della cellula elettrica.
2. I requisiti di progettazione
2.1. La batteria è impacchettata due volte.
2.2. Non ci sono bolle e grinze dopo lo spostamento del nastro.
2.3. Errore di posizione di nastro adesivo: ±1mm;
posto di bobina di 2,4 nastri: la sovrapposizione laterale globale del centro della bobina è ≥5mm.
2.5. Adatto a dimensione delle cellule: cellula: 170mm lungo, 100mm ampio, 10mm densamente; Nastro: 50m lunghi, 30mm ampi, diametro interno 76mm, diametro esterno 150mm, spessore 0.05mm.
2.5.1. Componenti principali di attrezzatura
| Il numero di serie | Composizione nel sistema |
Thesystem configurazione |
Marca o trattamento |
Il numero di |
| 1 | Componenti dello scaffale | 1 insieme di | ||
| Ossatura saldata | La lacca che cuoce | 1 | ||
| La base di appoggio | Fosfatizzazione dell'annerimento dei pezzi d'acciaio | 1 | ||
| 2 | Attacchi una componente di gomma | 1 insieme di | ||
| Il motore | R di controllo | 8 | ||
| cilindro | SMC | 2 | ||
| Guida lineare | argento | 1 | ||
| legame | Fosfatizzazione dell'annerimento dei pezzi d'acciaio | 1 | ||
| Cuscinetto lineare flangiato | 2 | |||
| 3 | Sistema di controllo | 1 insieme di | ||
| SpA | omron | 1 | ||
| Touch screen | Stato di Kunlun | 1 |
2.5.2. Parametri tecnici dell'attrezzatura
|
Specifiche progetto |
ZBCA05A-00 | |
| Parametri tecnici | Efficienza (PPM) | 5 |
| Sistema dell'aria compressa | Fonte di aria fornita dal partito a | |
| Potere totale (chilowatt) | 3 | |
| Potere di funzionamento normale (chilowatt) | 2 | |

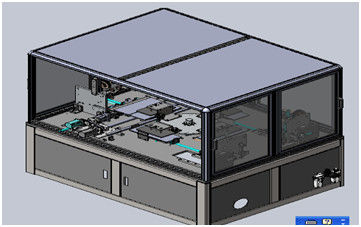

2.5.3. Profilo view2.5.4 del dispositivo. Descrizione delle parti principali dell'attrezzatura
descrizione trattata di 2.5.4.1: il lavoro secondo le indicazioni della figura qui sotto, dopo che artificiale appiattirà le batterie in 4 macchine a nastro del bastone della stazione sulla posizione vuota 1, ciascuno nell'batterie, batterie di spinta del cilindro situate da entrambi i lati, dopo che una volta impilato 6 batterie, ruota girano ° 90, le batterie in mezzo alla posizione del nastro del bastone, vivente da entrambi i lati delle batterie di pressione delle dita, sarà presentato all'ufficio di nastro su nastro sulle batterie, messo dall'angolo rotatorio della macchina rotante, nastro che afferra sulle batterie, dopo il coltello di taglio per tagliare il nastro, angolo di rotazione del motore, rullo di pressione sulle batterie concluderà il giunto adesivo sulle batterie. Giri la piattaforma girevole da 90° al nastro adesivo che avvolge la stazione al fondo e poi muova in avanti il meccanismo d'imballaggio destro e sinistro. Attacchi il nastro adesivo al fondo della cellula e muova i meccanismi superiori e più bassi per attaccare i nastri superiori e più bassi. La piattaforma girevole gira 90°.

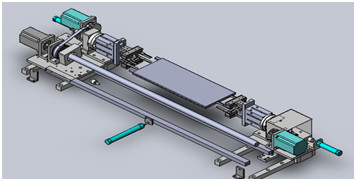

2.5.4.2. Batteria che posiziona premendo meccanismo: quando la piattaforma girevole gira 90°, il seguicamma della batteria che preme il meccanismo entra nella carta del piatto di tirata
Nella scanalatura, ogni volta che una batteria è messa dentro, il cilindro tira il piatto laterale per fare una determinata posizione, quando la batteria è messa dentro, il cilindro spinge il piatto del lato per caricarsi
Allineamento del centro.
2.5.4.3. Meccanismo di nastro adesivo nel mezzo: premi la cellula elettrica premendo il cilindro del dito, il nastro è attaccato alla cellula elettrica ed il motore è girato.
Avvolga la cinghia di gomma intorno alla cellula elettrica, la taglierina della cinghia di gomma ha tagliato la cinghia di gomma, il motore gira ancora l'angolo stabilito e la pressa piana superiore attacca la colla della coda sul cell.2.5.4.4 elettrico. Sistema di controllo: la macchina è fornita del bordo elettrico indipendente, commutatore di perdita, l'alimentazione elettrica della stabilità di CC e le altri componenti di circuito principale, SpA di controllo, relè, dispositivo di controllo di controllo motorio, ecc. E collegamento esterno, facendo uso dei connettori e della tavola terminale. LO SPA USA OMRON. Il soffitto del cavo elettrico parzialmente è perforato. I cavi e le prese d'aria fra l'altra attrezzatura sono fissati e convogliati sotto.
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. En
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
