Alimentatore Shell Feeding Machine Easy Access automatica della batteria ai materiali
1. Breve introduzione della macchina d'alimentazione della batteria
Il dispositivo è adatto ad alimentazione automatica delle coperture della batteria nuda. Prima di entrare nelle coperture, gli elettrodi positivi e negativi sono identificati e giudicati e le coperture e la batteria della batteria stanno spolverando rispettivamente, in modo da migliorare la pulizia delle coperture della batteria, realizzano l'automazione della batteria che entra nelle coperture, riducono l'assegnazione del personale e migliorano l'efficienza di produzione e la sicurezza della batteria.
2. I requisiti di progettazione
2.1. Livello di alimentazione Expected di alimentazione automatica del → nudo delle cellule della rimozione di polvere d'alimentazione del → di rotazione dell'elettrodo di riconoscimento del → di inverso positivo e negativo del → del manipolatore di rimozione di polvere del → delle cellule elettriche di rimozione di polvere di alluminio del → delle coperture nell'inserire automatico del → delle coperture nell'alimentazione automatica del → delle coperture.
2.2. Le piastrine di sigillatura del plexiglass saranno installate intorno all'attrezzatura per impedire la polvere e gli oggetti vari entrare e un'installazione di accensione sarà installata al materiale che prende la posizione
Accesso facile ai materiali; Ogni parte del meccanismo del movimento sarà fornita di rivestimento protettivo e sarà affigguta con i segnali di pericolo della sicurezza proteggere la sicurezza degli operatori.
2.3. Il gabinetto di controllo elettrico è disposto nella parte inferiore dell'attrezzatura e la porta di gabinetto è installata con un bottone di serratura.
2.4. Le componenti pneumatiche saranno installate ordinatamente e la presa d'aria/tubi di scarico dei colori differenti sarà usato per facilitare la manutenzione dell'attrezzatura; Percorso del tubo
La parte mobile della conduttura adotta la struttura a catena di rimorchio. 2,5. Componenti principali di attrezzatura
| Il numero di serie | Composizione nel sistema |
Sistema |
configurazione |
marca |
| 1 | Componenti dello scaffale | 1 insieme di | ||
| Ossatura saldata | La lacca che cuoce | 1 | ||
| 1 | ||||
| 2 | Sistema d'alimentazione | La base di appoggio | Fosfatizzazione dell'annerimento dei pezzi d'acciaio | 1 insieme di |
| 8 | ||||
| 2 | ||||
| 3 | Sistema di rilevamento positivo e negativo | Meccanismo di alimentazione | Fosfatizzazione dell'annerimento dei pezzi d'acciaio | 1 insieme di |
| 1 | ||||
| cilindro | SMC | 1 | ||
| 4 | Sistema di rotazione delle cellule | 1 insieme di | ||
| 1 | ||||
| Meccanismo positivo e negativo di rilevazione dell'elettrodo | SMC | 1 | ||
| 5 | Sistema di rimozione di polvere delle cellule | 1 insieme di | ||
| cilindro | SMC | 1 | ||
| 1 | ||||
| 6 | Sistema d'alimentazione delle coperture d'acciaio | 1 insieme di | ||
| Meccanismo di rotazione delle cellule | Fosfatizzazione dell'annerimento dei pezzi d'acciaio | 1 | ||
| 1 | ||||
| 7 | Sistema di rimozione di polvere delle coperture d'acciaio | cilindro | 1 insieme di | |
| 1 | ||||
| 8 | Sistema d'alimentazione delle coperture automatiche | 1 insieme di | ||
| Meccanismo di rimozione di polvere delle cellule | 1 | |||
| R di controllo | 1 | |||
| 9 | Sistema di soppressione automatico | L'aspirapolvere | 1 insieme di | |
| 1 | ||||
| Il motore | R di controllo | 1 | ||
| 10 | Sistema di controllo | 1 insieme di | ||
| SpA | omron | 1 | ||
| Touch screen | Stato di Kunlun | 1 |
2.6. Parametri tecnici dell'attrezzatura
| specificationsproject | ZBCA06A-00 | |
| Parametri tecnici | Efficienza (PPM) | 6 (secondo tempo di pressatura fredda e di pressatura a caldo) |
| Sistema dell'aria compressa | Fonte di aria fornita dal partito a | |
| Potere totale (chilowatt) | 7 | |
| Potere di funzionamento normale (chilowatt) | 5 | |

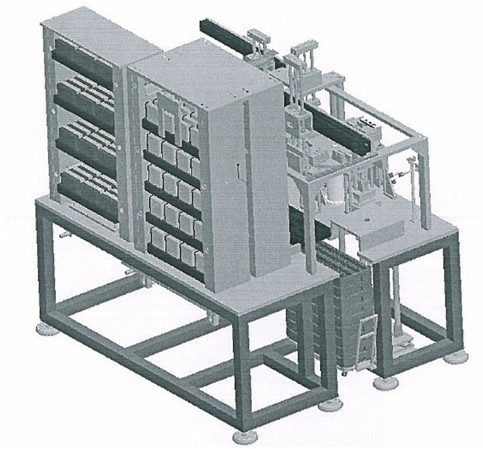

2.7. Deviceoutlineview
2.8. Descrizione delle componenti principali dell'attrezzatura:
2.8.1. Meccanismo di alimentazione della cellula nuda: è composta di manipolatore, di sensore di rilevazione e di dispositivo di posizionamento d'alimentazione.
2.8.2. Meccanismo positivo e negativo di rilevazione dell'elettrodo: è composto di dispositivo di posizionamento, di sensore di rilevazione, ecc.
2.8.3. Meccanismo di rotazione della cellula elettrica: è composta di dispositivo girante, di dispositivo di posizionamento, ecc.
2.8.4. Meccanismo di rimozione di polvere della batteria: è composto di dispositivo di rimozione del dispositivo e di polvere di posizionamento della batteria.
meccanismo di alimentazione 2.8.5 delle coperture di alluminio: sono composte di dispositivo di posizionamento e di manipolatore d'alimentazione.
2.8.6. Meccanismo di alluminio di rimozione di polvere delle coperture: è composto di dispositivo di alluminio di rimozione del dispositivo e di polvere di posizionamento delle coperture.
2.8.7. Meccanismo di alimentazione automatico delle coperture: è composto di dispositivo di posizionamento, di dispositivo delle coperture automatiche e di sensore d'alimentazione di rilevazione.
2.8.8. Meccanismo di soppressione automatico: è composto di manipolatore di soppressione e di sensore di rilevazione.
2.8.9. Sistema di controllo: la macchina è fornita del bordo elettrico indipendente, commutatore di perdita, l'alimentazione elettrica della stabilità di CC e le altri componenti di circuito principale, SpA di controllo, relè, dispositivo di controllo di controllo motorio, ecc. E collegamento esterno, facendo uso dei connettori e della tavola terminale. LO SPA USA OMRON. Il soffitto del cavo elettrico parzialmente è perforato. I cavi e le prese d'aria fra l'altra attrezzatura sono fissati e convogliati sotto.
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. En
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
