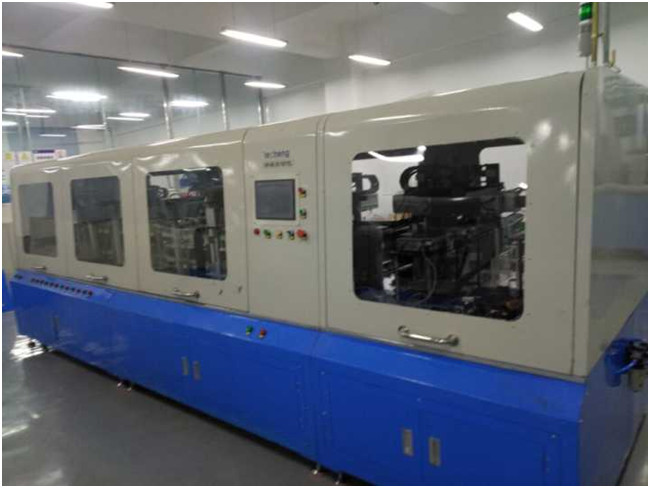

Litio stabile Ion Battery Assembly Line Pole di operazione che pesa separatore
| Lunghezza (millimetri) | larghezza (millimetri) | spessore (millimetri) | peso (g) |
| 130-200 | 150-200 | 0.05-0.6 | 0-250 |
1876/5000
1.2. La produzione globale si batte dell'aereo automatico di rilevazione è: compressa 3s/; 20 PPM
1,3 l'aereo automatico speciale di rilevazione hanno le caratteristiche di alta efficienza di produzione, di manutenzione semplice e conveniente stabile dell'operazione, dell'affidabilità, e possono soddisfare le richieste del partito a di produzione continua di 24 ore, con le sue ore/giorno continue complete ≥90% o ≥21.6 di efficienze di produzione;
1,4 che l'attrezzatura può adattarsi alla produzione dei prodotti di varie specifiche ed il tempo richiesto per sostituire il modello del prodotto durante la produzione dell'attrezzatura non dovrebbe superare 15 minuti;
1,5 i materiali ricevuti dei piatti positivi e negativi della batteria sono del tipo della rivista. Quando i piatti della batteria sono individuati per essere esauriti, la scatola materiale di riserva è commutata automaticamente per continuare a funzionare.
2. Proposta tecnica
In questo schema, il palo della batteria è trasportato dalla cinghia. C'è una griglia uguale sulla linea del nastro trasportatore ed ogni palo è trasportato dalla cinghia in una griglia fissa. Il metodo caricantesi di strato del palo della batteria è rivista e manipolatore a due posizioni. I prodotti qualificati sono classificati automaticamente secondo i metodi di pesatura differenti e sono caricati nelle riviste qualificate differenti del prodotto. I prodotti incompetenti direttamente sono scaricati nel contenitore di materiale riciclato con la linea del nastro trasportatore.
Ci sono 6 posti di lavoro indipendenti nella direzione di logistica della linea del trasportatore, che sono usati per realizzare le seguenti funzioni:
stazione di carico automatica 2,1 dello strato del palo della batteria
È usato per realizzare l'alimentazione automatica dello strato del palo della batteria, che è composto di alimentazione dei 2.1.1
meccanismo di alimentazione della rivista di carico
Il sistema d'alimentazione adotta il metodo di rivista che si alimenta e c'è un'alimentazione di due riviste. Durante il lavoro, la rivista ha riempito di pezzi di palo manualmente è caricata nella scanalatura di posizionamento del meccanismo di alimentazione, il sensore di rilevazione individua la rivista sul posto, il manipolatore comincia a prendere il materiale, il sensore di rilevazione individua la rivista vuota sul posto ed il sistema invia un segnale di allarme informare l'operatore per sostituire la rivista.
2.1.3. Manipolatore d'alimentazione lineare a due posizioni
Afferrare adotta il metodo di aspirazione di vuoto; Il cilindro spinge il manipolatore dell'adsorbimento di vuoto per muoversi in una linea retta sulla ferrovia di guida. Implementi due posizioni per afferrare il pezzo di palo. Per evitare la situazione della laminazione continua durante il disegno di vuoto, un fan di deionizzazione è messo alla posizione d'alimentazione per eliminare la laminazione continua durante il disegno scaricando il vento ionico.
2.2. Stazione di pesatura automatica dell'elettrodo della batteria
Questa stazione è usata per realizzare la pesatura automatica dei pezzi di palo della batteria. dovuto la velocità di pesatura lenta dei pezzi di palo, per assicurare l'equilibrio dei battiti di produzione dell'attrezzatura, questa macchina speciale di rilevazione è fornita di due stazioni di pesatura ed allo stesso tempo, i due pezzi di palo sono pesati.
Questa stazione è composta di manipolatore d'alimentazione rettilineo a due posizioni e di strumento per pesare automatico. Quando l'elettrodo è consegnato sul posto, il meccanismo di aspirazione di vuoto cade per succhiare sull'elettrodo e l'elettrodo è messo nel vassoio di pesatura del dispositivo di pesatura automatico, che peserà l'elettrodo ed il giudice della batteria se l'elettrodo è qualificato secondo la norma di peso stabilita.
L'accuratezza di misurazione dello strumento per pesare è: 0.01g e l'accuratezza di pesatura reale è 0.1g.
stazione di stoccaggio di 2,3 classificazioni delle fette del palo
I pali sono classificati in 6 blocchi, 4 blocchi di prodotti qualificati, 1 blocco di di peso eccessivo, 1 blocco di ultra-luce: gamma di accuratezza di 1g per blocco. I clienti possono essere messi secondo i loro bisogni.
stoccaggio 2.3.1 delle fette del palo
Lo stoccaggio del pezzo di palo adotta il tipo meccanismo della rivista di stoccaggio, che ha due posizioni.
Quando il pezzo di palo è consegnato alla stazione, il manipolatore lineare a due posizioni discende e succhia il pezzo di palo nello stoccaggio
la linea del nastro trasportatore 2,4 la linea del nastro trasportatore è usata per realizzare la trasmissione fare un passo del palo della batteria
strato, che è composto di motore, di riduttore, di innesto elettromagnetico e di convertitore di frequenza. Quando lo strato del palo della batteria è trasportato alla descrizione 3.
di attrezzatura principale utilizzata
3.1. Meccanismo di alimentazione: 2 insiemi, consistendo di una rivista di palo-caricamento e un sensore di rilevazione, ecc., con le componenti pneumatiche dalla società del Giappone SMC, dai sensori di rilevazione dalla società di OMRON o di SUNXI e dal resto progettato e prodotto dalla società dello zecheng.
manipolatore d'alimentazione lineare a due posizioni 3,2: 8 insiemi, composti di dispositivo di moto lineare, su e giù il meccanismo di moto, il dispositivo di aspirazione di vuoto, il fan di deionizzazione, il sensore di rilevazione, ecc., le componenti pneumatiche facendo uso dei prodotti giapponesi di SMC, i sensori di rilevazione facendo uso dei prodotti di OMRON o di SUNXI, il resto da progettazione della società dello zecheng e la produzione.
3.6. Strumento per pesare automatico: 2 insiemi con accuratezza di pesatura elettronica di 0.01g ed accuratezza di rilevazione di 0.1g.
dispositivo di ricezione materiale 3,7: 8 insiemi, che immagazzinano il peso corrispondente dei pali rispettivamente, sono composti di rivista di stoccaggio materiale, di materiale pneumatico che spingono il sensore di rilevazione e del meccanismo, ecc. Le componenti pneumatiche sono i prodotti della società del Giappone SMC, il sensore di rilevazione è i prodotti della società di OMRON o di SUNXI ed il resto è progettato e prodotto da zeshengcompany.
linea del nastro trasportatore 3,8: 1 messo, consistendo del motore, del riduttore, del convertitore di frequenza, del nastro trasportatore, del meccanismo di tensione, del profilo di alluminio, ecc., il motore, riduttore adotta i prodotti della società orientale del Giappone, il nastro trasportatore adotta i prodotti della società del habasit della Svizzera, il resto è progettato e fabbricato dalla società dello zecheng.
sistema di controllo elettrico 3,9: sistema di controllo elettrico: 1 messo, compreso lo SpA, il touch screen, il gabinetto di controllo elettrico e le componenti elettriche a bassa tensione, ecc., SpA, ecc., adottare i prodotti del omron del Giappone, il touch screen adotta il tongtai del kunlun.
4. Affidabilità del sistema
4,1 quando progetta lo schema, l'affidabilità del sistema pricipalmente è considerata: allarme di sistema e anti-interferenza, protezione di sicurezza e protezione della catena del sistema, ecc.;
4,2 il più distante possibile, componenti affidabili scelte: SMC per le componenti pneumatiche, il yamanshe per il motore, OMRON per il sensore, OMRON o il Mitsubishi per lo SpA;
4,3 progettazione, assemblea rigorosa e procedure di ricerca degli errori per assicurare il sistema sono perfetti ed affidabili;
5. Altri requisiti
alimentazione elettrica 5,1: 380V trifase, 60Hz, quarta terra di fase;
aria compressa 5,2: 0.5mpa, ± 10% di fluttuazione di pressione d'aria.
5,3 dimensioni globali dell'attrezzatura: 3000*1000*1800 (lunghezza * larghezza * altezza)
Impegno di cooperazione
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.
2. Impegno di riservatezza
La nostra società promette che senza il permesso scritto di alcun partito, dei disegni relativi dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.
3. Impegno di servizio di assistenza al cliente
(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Nessun più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;
(2) dopo che l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. En
(3) durante il periodo di garanzia ha stipulato nel contratto e l'accordo tecnico firmato dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
