Macchina di emulsione della catena di montaggio della batteria di AC220V con il servomotore di Panasonic

Macchina di emulsione blu automatica semplice con il servomotore di Panasonic

1. Funzione principale di questo sistema: incolli la busta esterna della batteria qualificata

2. Questo sistema include: 1 insieme del sistema d'alimentazione della batteria, 1 insieme del sistema d'alimentazione del nastro, 1 insieme del sistema di rivestimento adesivo, 1 insieme di soppressione del meccanismo di volume d'affari.

3. Sistema caricantesi della batteria:

Questo sistema include: 1 insieme del meccanismo di spinta di volume d'affari delle cellule elettriche, 1 nastro trasportatore, 1 insieme del meccanismo del disegno della batteria, 1 insieme della batteria che spinge meccanismo

3,1 che girano e meccanismo di spinta della cellula elettrica: pricipalmente include 1 cilindro di giro, 1 dispositivo di giro, 1 cilindro premente e 1 cilindro di spinta.

nastro trasportatore 3,2: pricipalmente include 1 motore passo a passo, 1 cinghia e 1 sensore sul posto;

meccanismo del disegno di 3,3 batterie: pricipalmente comprende 1 motore passo a passo, 1 servo modulo e 1 trafila.

meccanismo dello spingitoio di 3,4 batterie: pricipalmente include 1 motore facente un passo, 1 servo modulo, 1 piatto di spingitoio e 1 piatto di posizionamento.

4. Requisiti tecnici

4,1 il materiale del dispositivo di vibrazione saranno POM e non è permesso graffiare la superficie della batteria;

4,2 la qualità del piatto di posizionamento saranno POM e non è permesso graffiare o indossare la superficie della batteria;

4,3 la qualità del spinta-piatto e del tirare-piatto saranno POM e non è permessa graffiare o indossare la superficie della batteria;

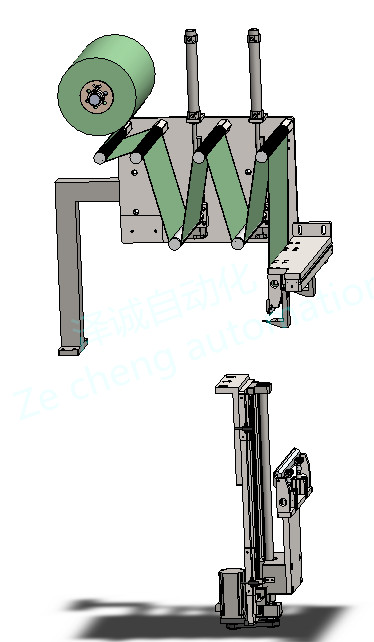

5. Sistema d'alimentazione del nastro:

Il sistema comprende 1 insieme del meccanismo di svolgimento, 2 insiemi del meccanismo di tensionamento, 4 insiemi del meccanismo di sovra-rotolamento, 1 insieme di underclamping e di trazione del meccanismo e 1 insieme di overclamping e di taglio del meccanismo.

meccanismo di tensionamento 5,1: pricipalmente include 2 cilindri, 2 rotaie di scorrimento lineari e 1 rullo di tensione

meccanismo tagliente di pressione superiore 5,2: 2 cilindri superiori della ganascia, 1 insieme del blocchetto di pressione, 1 cilindro della taglierina, 1 taglierina;

5,3 abbassano la pressione e la trazione del meccanismo: pricipalmente include 2 cilindri più bassi della ganascia, 1 insieme dei blocchetti di pressione, 1 servomotore, 1 madrevite, 2 rotaie di scorrimento e 1 cinghia sincrona

5,4 requisiti tecnici:

5,1 la superficie del sovra-rotolo saranno trattati con il dente di sega e la cinghia di gomma non aderirà al rotolo

l'adesivo 5,2 non è permesso sulla superficie del blocchetto di pressione

5,3 SKD11 è richiesto per il materiale della taglierina ed il tempo di impiego è 300.000 > periodi

5,4 precisione adesiva abbattuta ±0.1mm

5,5 la batteria che preme e blocchetto di posizionamento sono fatti di poliuretano, in modo da non è permesso graffiare la batteria;

5,6 il materiale della barra della guida sotto la batteria sono POM e non è permessa graffiare la batteria;

5,7 la deviazione di precisione di attaccare del film sono ≤0.5mm. Non ci sono grinze e nessun bolle ovvie sul film che attacca la superficie della batteria. Il diametro di singola bolla è < 1mm="" and="" that="" of="" a="" single="" bubble="" is="">

5,8 la superficie completamente sono ricoperti e le coperture di alluminio non possono essere esposte;

5,9 il nastro sono 3-5mm superiori alla saldatura e la parte superiore alla saldatura è richiesta per essere incollata sulla copertura superiore e nessuna perdita della saldatura è permessa

rendimento 5,10: ≥99%;

6. Lista di configurazione
