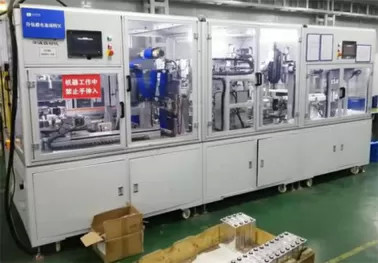

Orecchio di Ion Battery Assembly Line Pole del litio di capacità elevata che forma macchina
L'attrezzatura può essere utilizzata per la formazione dell'orecchio polare della batteria dell'imballaggio flessibile, pricipalmente compreso i seguenti processi:
Preriscaldamento di svolgimento - spolverando - - gomma (tomaia ed abbassare due strati) - pressatura a caldo - taglio di gomma - pressatura a caldo secondaria - guidando - taglio - (taglio del piatto) - bobina - (prodotti del piatto nella scatola della raccolta).
Caratteristiche di prodotto:
1,1 la macchina sono guidati dal motore facente un passo e sono controllati dall'interfaccia uomo-macchina. È facile da operare e soltanto ha bisogno di una persona.
1,2 alta efficienza, una produzione quotidiana di massimo di 10-15 (2mm) milione pezzi;
1,3 applicabili a una vasta gamma di prodotti, lunghezza differente regolabile, adeguamento di larghezza devono soltanto sostituire il piatto del rullo e di alimentazione di guida.
1,4 il dispositivo sono completamente - funzionale, applicabile placcare il tipo l'orecchio del palo, l'orecchio a disco del palo, film dell'ANIMALE DOMESTICO può essere avvolto, chiuso con la carta di isolamento.
2. Specifiche dei materiali ricevuti
| W | H | Diametro interno del materiale ricevuto della bobina | Fuori del diametro del materiale ricevuto della bobina | |
| Unità: millimetro | ||||
| Orecchie polari (nastro di alluminio, nastro del nichel) | 1.5-30 | 0.05-0.2 | 100 | Massimo: 400 |
| Colla stessa dell'orecchio | 3-10 | 0.03-0.12 | 3" (76) | Massimo: 300 |
3. Parametri tecnici
|
Specifiche della macchina progetto |
parametro | nota | |
| 1 | Intera fila della larghezza dell'orecchio del palo | 100-130 millimetri |
Secondo la larghezza del nichel del laser del cliente
|
| 2 | Larghezza della cinghia | 3-6mm | |
| 3 | Quantità adesiva del bastone | Gli articoli 10 - 30 | Secondo la larghezza dell'orecchio polare |
| 4 | capacità | 10-150000 (2 millimetri) |
Secondo la larghezza ed il tempo di pressatura a caldo (20 ore)
|
| 5 | Piatto che taglia precisione | Meno di 0,5 millimetri | |
| 6 | Taglio e precisione | Meno di 0,3 millimetri | |
| 7 | Accuratezza di coincidenza del nastro | Meno di 0,1 millimetri | |
| 8 | Ricezione del modo | Tagli o bobina | |
| 9 | Temperatura di pressatura a caldo | 20-200 il ℃ è regolabile | |
| 10 | Accuratezza del controllo della temperatura | +/- 1 ℃ | |
| 11 | Dimensione dell'attrezzatura (millimetri) | 3500*1200*1700 | |
| 12 | Potere dell'attrezzatura | 4KW | |
| 13 | Larghezza del film dell'ANIMALE DOMESTICO | 100-130mm | facoltativo |
| 14 | Carta di chiusura | 4-10mm | facoltativo |
4. Funzioni strutturali
L'attrezzatura comprende i seguenti sistemi:
sistema di svolgimento 4,1: il motore a corrente alternata gira e la bobina guida il piatto d'alimentazione per girare al contrario per mantenere la tensione della bobina. sistema del rullo di 4,2 transizioni: adotti il cuscinetto a basso attrito di precisione, rullo ossidato duro di transizione della lega di alluminio, il rullo di transizione prima della prima pressatura a caldo adotta il materiale d'ottone, sostituiscono il rullo di transizione secondo le specifiche differenti della cinghia di alluminio e della cinghia del nichel.
calore primario 4,3 che preme sistema: il regolatore di temperatura di precisione del omron è usato per controllare la temperatura della piastra di riscaldamento ed il cilindro guida le placche a pressione superiori e più basse per riscaldare la colla polare dell'orecchio.
sistema d'alimentazione adesivo dell'ansa di 4,4 pali: guidato da un motore facente un passo di precisione, l'alimentazione adesiva dell'ansa del palo è determinata dalla vite della palla.
sistema premente termico secondario 4,5: il regolatore di temperatura di precisione del omron è usato per controllare la temperatura della piastra di riscaldamento ed il cilindro guida le placche a pressione superiori e più basse per riscaldare la colla polare dell'orecchio.
sistema di azionamento 4,6: guidato dal motore facente un passo di precisione, il rullo di gomma gira per determinare la lunghezza dell'orecchio del palo dopo termosaldatura.
sistema tagliente 4,7: il cilindro tagliente di lunghezza stabilita guida il coltello di taglio per tagliare l'orecchio del palo ed il coltello di taglio ha una lunga vita. Molatura ripetibile.
sistema tagliente 4,8: una lama rotatoria è utilizzata per tagliare la colla dell'orecchio del palo ed il rullo guida l'orecchio del palo in avanti.
sistema di carico 4,8: il motore a corrente alternata gira e la bobina di alimentazione della lega di alluminio guida il piatto d'alimentazione per girare al contrario per mantenere la tensione della bobina.
un sistema di 4,9 strutture: pittura bollente costante ed affidabile, di superficie di saldatura quadrata della struttura, colore su misura secondo i bisogni del cliente. Il substrato è fatto del piatto d'acciaio spesso di 25mm e la sua superficie è placcata.
sistema di controllo 4,10: controllo dello SpA del omron, alto livello di automazione.
sistema operativo 4,112: adotti il touch screen di tongtai del kunlun, l'interfaccia è chiaro, intuitivo e bello ed i dati possono essere fissati.
configurazione di sistema 4,123:
| Il numero di serie | Il nome del | luogo d'origine |
| 1 | Il regolatore | omron |
| 2 | Estensione dell'ingresso/uscita | omron |
| 3 | Modulo di comunicazione | omron |
| 4 | Touch screen | Passaggio di Kunlun ty |
| 5 | Il termostato | omron |
| 6 | Modulo di trasformazione F dei | Rhett cyber |
| 7 | Componenti pneumatiche | 及 CKD di CHELIC |
| 8 | Guida lineare | HIWIN |
| 9 | Vite della palla | HIWIN |
| 10 | Sensore fotoelettrico | SUNX |
| 11 | Motore passo a passo | R di controllo |
| 12 | Il motore trifase |
5. Ambiente di uso del prodotto
Aria compressa: 0,4 ~ 0.6mpa (4-6kgf/cm2), la portata di ogni pezzo di aria compressa è 10L/min, il grado di utilizzazione è 50%
Temperatura ambiente: 20 ~ 35℃
Umidità relativa: 5 ~ 55% ORA
Alimentazione: AC220V, monofase; La fluttuazione di tensione è meno di ±10%; Alimentazione elettrica: 3KVA

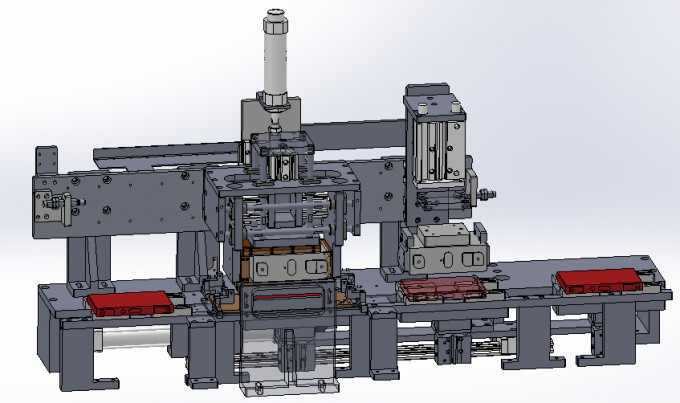

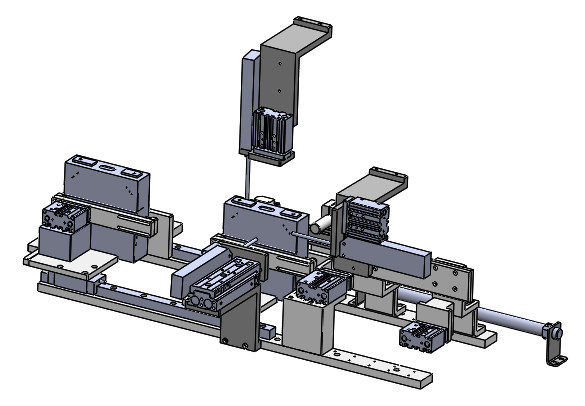

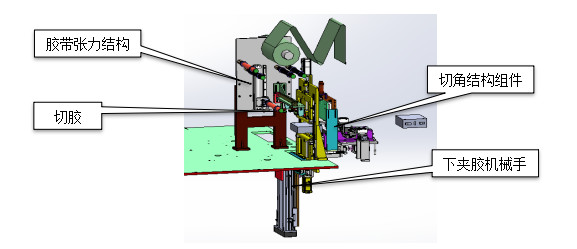

6. Rappresentazione schematica di attrezzatura
1. Nuova promessa dell'attrezzatura
La nostra società garantisce che tutte le componenti di attrezzatura saranno nello stato completamente nuovo, nessuno ha usato le componenti.
2. Impegno confidenziale.
La nostra società promette che senza il permesso scritto, tutte le informazioni tecniche e le informazioni di affari del cliente non saranno perdita ad alcuni terzi.
3. Impegno di servizio di assistenza al cliente
La nostra società fornisce una garanzia di anno per cominciare a partire dalla data del test di accettazione del sito, il costo di mantenimento è esentato durante il periodo di garanzia, le parti d'uso dell'attrezzatura e le parti nocive con uso o forza improprio di majeure si esclude dalla garanzia. Se l'attrezzatura si presentasse la riparazione di bisogno e di disfunzione dal venditore dopo scaduto della garanzia, il costo negoziato da entrambi i lati.
