Linea di produzione tecnica automatizzata della tasca di accordo del laminatore del piatto della batteria

Linea di produzione tecnica automatizzata della tasca di accordo del laminatore del piatto della batteria

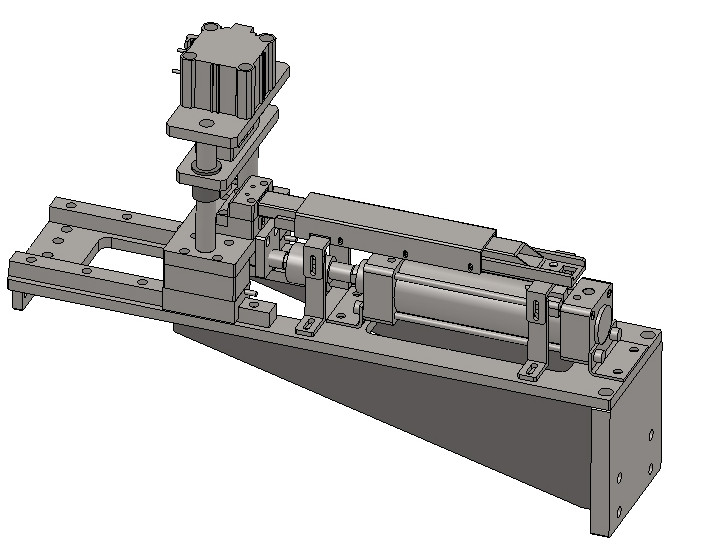

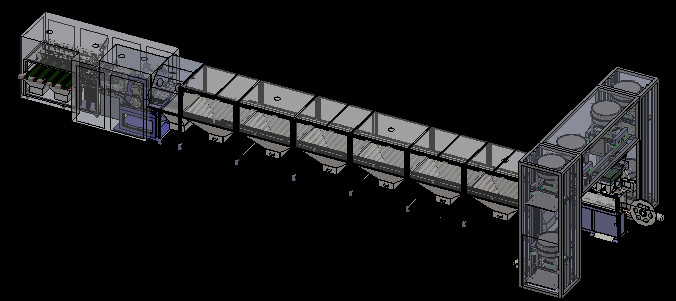

1.7. Disegno di assemblea dell'attrezzatura

attrezzature 2.The e facilità principali della linea di produzione per lo spazio in bianco del cuscinetto della batteria della borsa

2.1.Auto-feeder

requisiti 2.1.1.Design

2.1.1.1. Gli impiegati saranno riempiti di materiale di sigillatura dell'automobile (un carico di peso materiale circa 250 chilogrammi) alla piattaforma ed alla serratura automatiche dell'ascensore dell'alimentatore, avviano la macchina d'alimentazione automatica, sigillante l'automobile fino al livello, gli azionamenti del motore l'automobile per muovere lo sbocco orizzontalmente fisso del saltatore, interfaccia fissa del saltatore automaticamente aumentano ed automobile che scarica aggancio della bocca, sigillamento che lo scarico dell'automobile si apre automaticamente, materiale automatico nel fisso dentro il saltatore, l'intero processo della guarnizione, nessuna perdita materiale.

2.1.1.2. Caratteristiche: l'alimentazione automatica, la consegna automatica, riduce l'operazione manuale, elabora il sigillamento, riduce l'inquinamento della polvere.

parti 2.1.2.Main di attrezzatura

2.1.3. Parametro tecnico

diagramma 2.1.4.Equipment

parti dell'attrezzatura 2.1.5.Main

2.1.5.1. Sistema della pagina: incanali l'acciaio, struttura saldata l'io-acciaio, stabile ed affidabile; Il motore di sollevamento dell'alimentazione adotta il motore variabile di frequenza, la velocità è regolabile e la ferrovia di guida da entrambi i lati adotta la struttura dell'io-acciaio, che è stabile ed affidabile nel processo di sollevamento. L'intera struttura è sigillata con la piastrina trasparente del PE, con la porta sigillata da entrambi i lati, che è conveniente per manutenzione.

2.1.5.2. Trasporto di sigillamento: la struttura del trasporto di sigillamento è fatta di 8040 saldature quadrate, quattro ruote portanti del cardano al fondo ed il saltatore è fatto dell'acciaio inossidabile dello specchio. Porto di scarico del trasporto di sigillamento con il commutatore di scarico della valvola a rubinetto, guarnizione della copertura superiore. L'automobile materiale negativa di sigillamento è fornita di un miscelatore di soppressione.

macchina imballatrice 2.2.Powder

2.2.1. Requisiti di progettazione

2.2.1.1. Questa macchina è adatta a produzione di piccola striscia del piatto basso, medio ed alto della batteria di rapporto. È semplice e conveniente regolare e sostituire la ruota della lavorazione con utensili. Impiego di attrezzature stabile ed affidabile; Completi l'operazione affidabile e facile di lubrificazione; La raccolta materiale ricca è completa, affidabile e conveniente. Il processo del rivestimento della polvere è effettuato nell'ambito dell'ambiente sigillato per ridurre l'inquinamento della polvere. Le porte e Windows sono sigillati con i pannelli di vetro organico per l'osservazione, l'apertura ed il closing facili. La funzione antipolvere è completa, conveniente, affidabile e bella.

2.2.1.2. Processo tecnologico: abbassi la struttura d'acciaio della cinghia, la formazione d'acciaio più bassa, il materiale da otturazione primario della polvere (ruspa spianatrice), la polverizzazione, il materiale da otturazione secondario della polvere (ruspa spianatrice), la struttura d'acciaio superiore della cinghia, la combinazione di cinghia d'acciaio superiore e più bassa, guidante, il bordo di tirata, piegante, estrusione, tagliente.

2.2.2. Componenti principali di attrezzatura

• diagramma 2.2.4.Equipment

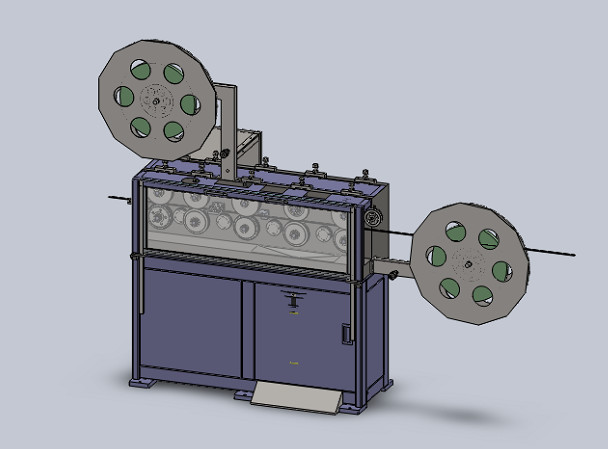

• 2.2.5. Diagramma dell'attrezzatura

Sistema dello scaffale di 2.2.5.1:

2.2.5.1 .1 dichiarazioni della struttura: Struttura quadrata della saldatura di uso 80120, pittura di superficie di cottura, il colore principale del blu della luce di aspetto GSB05-1426-20018 PB07 dell'attrezzatura (ferro). Il pannello della tavola è fatto di 20 piatti d'acciaio spessi. La scanalatura materiale della raccolta è saldata con il piatto dell'acciaio inossidabile. Il sistema di azionamento è determinato dal motore tramite l'ingranaggio alla trasmissione principale, movente ogni ruota della lavorazione con utensili.

2.2.5.1 .2 rappresentazioni schematiche:

2.2.5.2 ha riparato il recipiente

dichiarazione di 2.2.5.2 .1Structure: Adotta il sistema flessibile del collegamento, con l'anello sigillante sul fronte dell'estremità ed il materiale di sigillamento nella sezione di soppressione dell'automobile di sigillamento. Il meccanismo di alimentazione uniforme del materiale della polvere è determinato dal motore regolabile della velocità di frequenza variabile e la velocità di rotazione può essere regolata sul touch screen. Il materiale dopo l'alimentazione con velocità uniforme vibra tramite lo schermo di vibrazione di 10 scopi ad alta frequenza. Il materiale granulare è schermato al collettore materiale ed il materiale qualificato cade sul nastro trasportatore ed è trasportato al saltatore della polvere tramite il nastro trasportatore. Sotto il nastro trasportatore una spazzola di pulizia. Il saltatore della polvere adotta la struttura dell'acciaio inossidabile dello specchio e la parete interna è liscia e pulita assicurare lo scarico regolare. C'è una valvola girante al fondo, che può regolare la quantità di riempimento di polvere. I flussi di materiale dell'anodo direttamente nel saltatore della polvere dopo il passaggio attraverso il meccanismo di alimentazione uniforme.

2.2.5.1 .2 rappresentazioni schematiche:

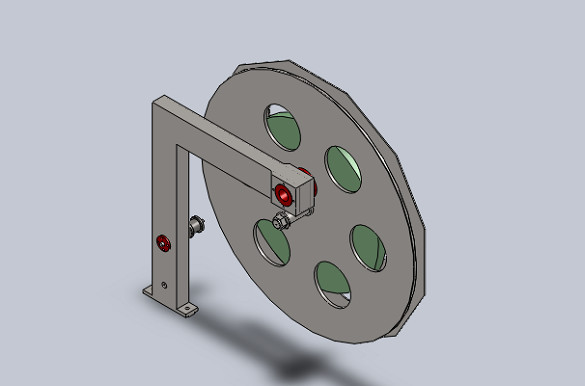

Sistema d'acciaio di svolgimento della striscia di 2.2.5.3:

2.2.5.3 .1 descrizioni della struttura: adotta il modo di rotolamento della ruota di frizione con un diametro interno di 200mm e un diametro esterno di 600mm.

diagramma di 2.2.5.3 .2schematic:

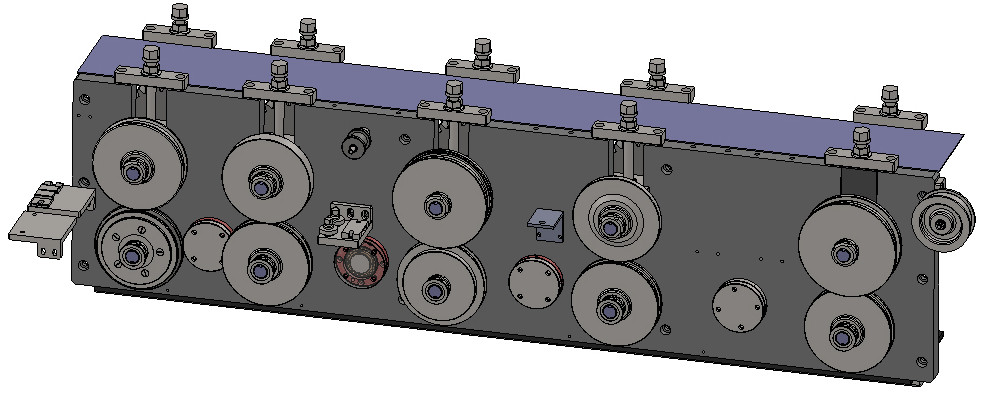

2.2.5.4 che forma il sistema della polvere:

2.2.5.4 .1 dichiarazioni della struttura: La cinghia d'acciaio più bassa passa attraverso la struttura d'acciaio più bassa della cinghia, formando il saltatore materiale (il piatto della ruspa spianatrice), premente il saltatore della polvere (il piatto della ruspa spianatrice), la struttura d'acciaio superiore della cinghia (i passaggi d'acciaio superiori da parte a parte), la struttura d'acciaio superiore della cinghia (i passaggi d'acciaio superiori da parte a parte), la combinazione della cinghia della cinghia del telaio d'acciaio superiore della cinghia, il piatto di guida, la placca a pressione del bordo, il piatto di piegamento, il piatto d'espulsione, la piccola formazione della barra, completante la produzione debole della striscia. Ogni ruota della lavorazione con utensili è guidata dalla fissazione e dall'ingranaggio dell'asse. La distanza della ruota della lavorazione con utensili è regolata dal meccanismo di regolazione di lavorazione con utensili ruota. L'asse funzionante ed il corpo della scatola sono riparati con il cuscinetto scorrevole, che è stabile ed affidabile. Il corpo della trasmissione adotta le colate e contiene l'olio lubrificante. Non c'è pressatura e saltatore di riempimento secondario nel sistema di formazione negativo dell'imballaggio della polvere. La destra del saltatore dell'imballaggio ha il piatto della ruspa spianatrice che può essere regolato facilmente.

2.2.5.4 .2 rappresentazioni schematiche:

sistema di taglio di 2.2.5.5

dichiarazione di 2.2.5.5 .1structure: Quando la piccola striscia del piatto raggiunge la lunghezza richiesta e contatta il commutatore di viaggio, il cilindro di alimentazione guida la taglierina per avvicinare. La velocità è la stessa di quella del piatto ed il cilindro della taglierina comprime per tagliare la piccola striscia del piatto. Dopo avere tagliato, il cilindro di alimentazione guida la taglierina di nuovo all'origine. Piccola lunghezza del piatto regolabile.

diagramma di 2.2.5.5 .2schematic:

Sistema di controllo delle polveri di 2.2.5.6

2.2.5.6 .1 descrizioni della struttura: la copertura antipolvere è adottata, l'interfaccia della polvere è tenuta ed il recipiente propenso è adottato per raccogliere la polvere sotto il composto della polvere. La copertura antipolvere adotta la fissazione di plastica trasparente della struttura della lega di alluminio dello strato del PE.

Analisi di causa della generazione della polvere

polvere 1,1 generata dalla sostanza prima del rivestimento della polvere: polvere generata dalla sostanza durante trasporto, l'alimentazione, l'alimentazione e la polvere artificiale della selezione.

polvere 1,2 generata dai materiali nel corso di produzione del rivestimento della polvere: la polvere generata nel processo di produzione dell'imballaggio, placca il piccoli taglio della barra, striatura, taglio di compressione, pesanti, trasporto in bianco del piatto, ecc.

contromisure

1,1 che puntano sulla polvere generata prima che il materiale sia polvere ricoperta, perdita materiale e polvere si eliminano per mezzo del trasporto del trasporto di sigillamento, sigillamento alimentazione della polvere dello schermo che si alimenta, di alimentazione e di sigillatura.

1,2, puntando sulla polvere prodotta dal materiale nel corso di produzione del rivestimento della polvere, copertura antipolvere sono adottati per succhiare la depressione su di galleggiamento della raccolta di polvere e della polvere per raccogliere la polvere di caduta e per raggiungere la prevenzione e la rimozione della polvere.

2.2.5.6 .2 rappresentazioni schematiche:

Pannello di controllo di 2.2.5.7

Il gabinetto elettrico è esterno installato la macchina, con il commutatore di perdita, l'alimentazione elettrica della stabilità di CC ed altre componenti del ciclo di potere dentro. Il dispositivo di controllo dello SpA, del relè e di controllo motorio è utilizzato per controllo. Il collegamento con l'esterno è fatto per mezzo dei connettori e dei blocchetti terminali. Lo SpA USA il omron. I cavi ed i tubi di aria dell'altra attrezzatura sono sistemati e canalizzazione nella parte inferiore e la lampada protetta contro le esplosioni è dentro l'attrezzatura.

Sistema operativo di 2.2.5.8

Operazione del touch screen. Potere sopra, arresto di emergenza, manuale, bottone automatico, protezione della rottura.

2.3. Tavola di caricamento (piccolo stoccaggio della striscia)

2.3.1 rullo del trasportatore: adotti il rullo forza non del trasportatore con un diametro di 20-25mm e un intervallo di 50mm. La struttura adotta la struttura della saldatura.

agenzie di raccolta 2.3.2Powder: ogni 1,5 metri agenzie di una collezione della polvere, con il cassetto sotto il deposito della raccolta della polvere, posizioni chiuse artificiali dell'insieme possono essere eliminati, agenzia di raccolta adotta la struttura della struttura dell'acciaio inossidabile 304 (come sopra).

copertura 2.3.3Seal: la copertura di guarnizione trasparente del PC è utilizzata sopra la tavola di lavoro, con 3 fori circolari di aspirazione sulla cima.

meccanismo di vibrazione 2.3.4Small: la piattaforma di caricamento sopra una scanalatura di posizionamento del reversibile V, ala piccola nella scanalatura di V, articolo della macchina imballatrice della polvere giù da piccolo non oscillerà la curvatura, quando il piccolo taglio, scanalatura di V può lanciare, piccola vibrazione al caricamento sulla fase.

macchina del taglio 2.4.Spline

2.4.1. Requisiti di progettazione

2.4.1.1. La macchina è fatta di piccola striscia del piatto della batteria che ha bisogno della larghezza e poi è tosata nel piatto ruvido che ha bisogno della lunghezza. È adatto a produzione del piatto basso, medio ed alto della batteria di rapporto. Incollatura, imprimente, legame del taglio, corrispondenza di operazione; Scanali la larghezza, lo spessore di compressione, la lunghezza del taglio, la velocità di marcia regolabile, l'adeguamento dello schermo, lunghezza del taglio dell'esposizione; Tosi automaticamente lo spazio in bianco del piatto fuori, trasmissione automatica. Raddoppi la compressione sferica semicircolare, la tosatura differenziale lineare, per assicurare l'aspetto dello spazio in bianco del piatto bello, taglio affidabile. L'attrezzatura funziona costantemente ed attendibilmente ed è qualificata nel taglio senza sbavatura; Completi l'operazione affidabile e facile di lubrificazione; I materiali riciclati, la polvere, la raccolta dei rifiuti e riciclare è completamente affidabili e convenienti. La funzione antipolvere è completa, conveniente, affidabile e bella.

2.4.1.2. Processo tecnologico: (tagliato, tavola di caricamento (9M), barrando, tagliando, barrare, ordinante (selezioni lo spazio in bianco incompleto del piatto), trasferimento.

2.4.2. Componenti principali di attrezzatura

2.4.3. Parametri tecnici principali dell'attrezzatura

I piatti sono impiombati insieme dopo essere stato tagliato sulla macchina addizionatrice della polvere. Dopo il passaggio tramite la ruota anteriore di pressione, i piatti entrano nella ruota di goffratura. Il motore guida la ruota di goffratura per girare ed il piatto è impresso. Ci sono le paia del meccanismo di alimentazione vicino al meccanismo della taglierina fra il meccanismo della taglierina e la ruota di goffratura.

2.4.5.1. Sistema dello scaffale:

2.4.5.1.1. dichiarazione della struttura: Lo stampo è adottato, la struttura è costante ed affidabile e la stabilità è buona. Elabori di tutte e 2 le parti superfici del collegamento. Rivestimento di superficie senza contatto. Il colore principale della superficie è (ferro) colore blu leggero 8 PB07 di gsb05-1426-2001. Il substrato è trattato placcando sulla superficie del piatto d'acciaio.

2.4.5.1.2. rappresentazione schematica:

sistema di 2.4.5.2 .drive:

2.4.5.2.1. Descrizione della struttura: il grande motore a corrente alternata di coppia di torsione determina il meccanismo di ingranaggio attraverso la catena del dente per catena, guida il rullo per sollecitare l'estrattore e l'ingranaggio adotta il grande modulo, l'ingranaggio ispessito e la forte rigidità.

2.4.5.2.2. rappresentazione schematica:

2.4.5.3. Sistema di ortografia dell'articolo

2.4.5.3.1. Descrizione della struttura: abbini manualmente insieme le piccole strisce secondo i bisogni e dispongali in mezzo al compensato. Premi il volantino per stringere le piccole strisce.

2.4.5.3.2. Rappresentazione schematica:

2.4.5.4. Sistema di goffratura:

2.4.5.4.1. Descrizione della struttura: un manualmente un certo numero di piccoli piatti come richiesto e sistemili nell'ordine tramite i deflettori regolabili e spingali sotto la ruota di goffratura. Il rullo superiore adotta il meccanismo a pressione della molla. La goffratura è doppia goffratura sferica semicircolare. Altezza superiore del rullo regolabile, con la scala e con l'esposizione del quadrante. Sia i rulli di pressione superiore che più bassa sono ruote motrici principali, mentre si muovono, maglia dell'ingranaggio. Il piatto è compresso da due rulli per impedire il piatto la deformazione prima di entrare nella taglierina.

2.4.5.4.2. Rappresentazione schematica:

sistema di 2.4.5.5 .cutting

2.4.5.5.1. Descrizione della struttura: il piatto dopo la goffratura è inviato al deflettore prima del taglio tramite il rullo di guida ed il deflettore è spinto per determinare insieme il meccanismo di piegatura. Quando il meccanismo di trascinamento corrente colpisce il commutatore di viaggio, il sistema di pressione di olio comincia, il cilindro dell'olio è tagliato e lo spazio in bianco è tagliato.

2.4.5.5.2. rappresentazione schematica

2.4.5.7. Sistema di controllo delle polveri:

2.4.5.7.1. Descrizione della struttura: la piastrina trasparente del PE è utilizzata per sigillare e l'intera guarnizione di goffratura del taglio è sigillata. C'è una struttura di aspirazione sopra il taglio di goffratura, di modo che la scatola è in uno stato di pressione negativa, lasciante soltanto la posizione della scanalatura affinchè i lavoratori funzioni.

2.4.5.7.2. rappresentazione schematica:

sistema di 2.4.5.8 .transport:

2.4.5.8.1. Descrizione della struttura: dopo avere tagliato lo spazio in bianco, dopo il meccanismo della selezione, il meccanismo di trasmissione trasferirà lo spazio in bianco all'elettronico pesa prima, il meccanismo di alimentazione con la piastra di pressione elastica, una volta spingere 2 pezzi di spazio in bianco.

2.4.5.8.2. rappresentazione schematica:

2.4.5.9. sistemi operativi controllati

Il gabinetto elettrico è esterno installato la macchina, con il commutatore di perdita, l'alimentazione elettrica della stabilità di CC ed altre componenti del ciclo di potere dentro. Il dispositivo di controllo dello SpA, del relè e di controllo motorio è utilizzato per controllo. Il collegamento con l'esterno è fatto per mezzo dei connettori e dei blocchetti terminali. Lo SpA USA il omron o panasonic. L'altra attrezzatura fra il cavo, il tubo di aria nella parte inferiore di collegamenti e la conduttura. Operazione del touch screen. Potere sopra, arresto di emergenza, manuale, bottone automatico.

medium 2.6.Energy

fonte 2.6.1power

1>Voltage AC380V +/- cambiamento istantaneo trifase di 10% < 0=""> < 10="">

2>Frequency 50 hertz + 1 hertz

2.6.2air

1>Pressure a zero. mpa 5

2>The scorrono di 20 l/min

condizioni di ricezione 3.Equipment

documenti 3.1.Submit, strumenti ed elenco dei pezzi di riserva a caso:

3.2. Documenti di accettazione: documenti di pre-accettazione dell'attrezzatura, documenti di accettazione finale dell'attrezzatura.

3.2.1. Modello di accettazione: secondo l'accordo tecnico sulla dimensione dei materiali ricevuti. 3.2.2. Risultato di accettazione: accettazione secondo accordo tecnico. 3.2.3. Norme preliminari di accettazione:

3.2.3.1. l'Pre-accettazione sarà condotta sul sito del partito b; 3.2.3.2. L'attrezzatura è completa ed in buone condizioni, conformemente alle disposizioni pertinenti del contratto e dell'accordo tecnico; 3.2.3.3. L'pre-accettazione pricipalmente comprende l'accettazione di tutti i funzioni, indicatori tecnici ed aspetto dell'attrezzatura ed ulteriore adeguamento degli oggetti non conformi secondo le esigenze del partito A. al completamento dell'adeguamento, le merci sarà consegnato con consenso del partito a.

3.2.3.4. note di accettazione della forma di Pre-accettazione;

3. 2,4. La norma di accettazione finale

3.2.4.1. Usato per accettazione di incarico del materiale in conformità con i requisiti di questo accordo;

3.2.4.2. La produzione continua dell'attrezzatura una settimana dopo l'accettazione ufficiale, l'accettazione esegue continuamente 2 ore;

3.2.4.3. Accettazione dell'ingegneria specificata e del personale tecnico da partecipare dentro e firmato dal rapporto di accettazione di entrambi i partiti.

4, diritti ed obblighi di entrambi i partiti:

5. Diritti di proprietà intellettuale (ipr)

5.1. Questo accordo tecnico collega il prodotto che modella e gli schizzi forniti fanno festa la a ed altre informazioni contenute nella proprietà intellettuale di proprietà vicino fanno festa la a, senza il consenso del partito a, il partito b non può rivelare ad alcuna società e singolo, altrimenti il partito b è responsabile di tutte le perdite che sorgono là da. Faccia festa un solo acconsente che il partito b userà tutti i materiali e le informazioni fornite fanno festa la a per lo scopo qui sotto.

5.2. Il partito che la b lo acconsente non sarà schizzi ed altre informazioni fornite fanno festa la a o le informazioni ai fini di questo accordo tecnico all'infuori di quelle, altrimenti fanno festa la a hanno il diritto per perseguire la responsabilità corrispondente del partito b.

5.4. Tutta l'attrezzatura rimarrà la proprietà del partito b, fa festa le promesse non permettere che l'altra attrezzatura generica di terzi della classe, intraprenda tutte le perdite causate così per fare festa altrimenti la b.
6. risoluzione di disputa
C'è ne disputano sorgere da o in relazione a questo accordo sarà sistemato da entrambi i partiti con il negoziato o la mediazione. Se il negoziato o la mediazione non riesce a raggiungere alcun risultato accettabile ad entrambi i partiti entro due mesi, la disputa sarà sistemata da arbitrato, che sarà condotto conformemente ai regolamenti di arbitrato della Repubblica popolare cinese.

7. Difetto e responsabilità
Entrambi i partiti devono eseguire rigorosamente i loro rispettivi obblighi, nel caso di un partito viola i termini e condizioni generali di base dell'accordo, l'altro partito ha il diritto per terminare l'accordo e avrà il diritto sostenere faccia a faccia, importo di reclamo conformemente alle disposizioni pertinenti della legge di contratto economica.

8. Altri

8,1 questo accordo tecnico ed i suoi accessori saranno la base di fabbricazione e dell'accettazione dell'attrezzatura e saranno ugualmente validi con il contratto di ordine.

8.2. Questo accordo è fatto due volte, con il partito di conservazione ed il partito b che tiene uno. Entrerà in vigore a partire dalla data della firma e della guarnizione dei rappresentanti autorizzati di entrambi i partiti.

8.3. Gli argomenti non coperti qui saranno sistemati da entrambi i partiti con il negoziato.

Impegno di cooperazione

1. Nuova promessa dell'attrezzatura

La nostra società garantisce che le merci fornite ai clienti sono attrezzatura nuovissima, completa ed inutilizzata.

2. Impegno di riservatezza

La nostra società promette che senza il permesso scritto di alcun partito, dei disegni riferiti dell'altro partito, delle informazioni tecniche, dei segreti di informazioni di affari e dell'altro settore e dei segreti tecnici non deve essere colato ai terzi in tutti i modi.

3. Impegno di servizio di assistenza al cliente

(1) due mesi a partire dalla data della spedizione dell'attrezzatura, il partito B è responsabile degli errori non umani in una garanzia tempestiva e libera all'interno del personale di servizio di assistenza al cliente di anno uno (quando l'attrezzatura è difettosa, risponderà entro 2 ore dopo la ricezione della notifica. Secondo la situazione, il personale deve esistere in 48 ore. Non non più successivamente di 60 ore, assicurare la continuità di produzione dal compratore;

(2) dopo l'attrezzatura ha passato il periodo di garanzia, se c'è un problema, i due partiti comunicano e si occupano di. Se necessario, il personale post-vendita sarà inviato per ripararlo e soltanto il costo sarà fatto pagare. Zh

(3) durante il periodo di garanzia stipulato nel contratto e nell'accordo tecnico firmati dai due partiti, la società fornirà una garanzia per i problemi di qualità che non sono causati da danno umano durante l'uso normale dei nostri prodotti.
